Forum: Platinen Export von Sprint Layout 6 (zur Verwendung in Kicad)


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
von Peter H. (max_peter_m)


Lesenswert?

Hallo,

ich habe eine lay6-Datei heruntergeladen. Die Datei gehört zu einem
Platinenlayout einer Variante des bekannten Komponententesters aus
diesem Forum. Ich muss daran etwas verändern, habe aber die
Layoutsoftware Sprint 6 nicht und möchte für einen simplen Export der
Layoutdatei die Software auch nicht extra kaufen.

Hat jemand Sprint 6 und könnte mir die Datei zur anschließenden
Verwendung in Kicad exportieren?
Das wäre super.

Peter

von Herbert Z. (herbertz)


Lesenswert?

Peter H. schrieb:
> Verwendung in Kicad exportieren?

Es gibt nur das "Gerber" Format in das man exportieren Kann. Diese
Sprache verstehen alle Layout Programme.
Die Frage ist lediglich ob Kicad diese Gerber Datei ordentlich
importieren kann. Gerber ist da manchmal zickig.

: Bearbeitet durch User
von Manfred K. (4for)

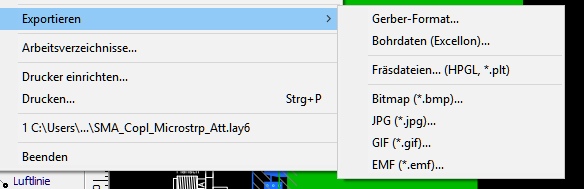

Angehängte Dateien:

Lesenswert?

oder .emf und .jpg
wird dich auch nicht glücklich machen...

von Peter H. (max_peter_m)


Lesenswert?

Stimmt, Gerber macht mich nicht glücklich. Die Gerber-Dateien hab ich.
Finde da keine gute Möglichkeit, sie so in Kicad zu importieren / zu
laden, dass ich editieren kann.

von Klaus F. (klaus27f)


Lesenswert?

Peter H. schrieb:
> Die Gerber-Dateien hab ich. Finde da keine gute Möglichkeit, sie so in
> Kicad zu importieren / zu laden, dass ich editieren kann.

Der Standard für editieren an GERBER ist CAM350
https://cadcompact.de/was-ist-cam350/

von Cyblord -. (cyblord)


Lesenswert?

Peter H. schrieb:
> Stimmt, Gerber macht mich nicht glücklich. Die Gerber-Dateien hab ich.
> Finde da keine gute Möglichkeit, sie so in Kicad zu importieren / zu
> laden, dass ich editieren kann.

Es gibt drei Möglichkeiten:

1.) KiCad hat eine Import Funktion für Sprint Projekte.
2.) Sprint hat eine Export Funktion für KiCad Projekte.
3.) Es gibt einen externen Konverter von Sprint nach KiCad (oder man
schreibt selbst einen).

von Herbert Z. (herbertz)


Lesenswert?

Ich habe zu wenig Erfahrung mit dem Zeug. Mein Denkansatz: Kann ein
guter Gerber Viewer die Daten von Sprint nach Kicad konvertieren?
 Mir scheint, "Gerber" ist was hochkompliziertes...

von H. H. (hhinz)


Lesenswert?

Herbert Z. schrieb:
> Ich habe zu wenig Erfahrung mit dem Zeug.

Ist bekannt.

> Mein Denkansatz: Kann ein
> guter Gerber Viewer die Daten von Sprint nach Kicad konvertieren?

Mit Hellsehersoftware geht das natürlich.


>  Mir scheint, "Gerber" ist was hochkompliziertes...

Eben nicht. Genau deshalb ist der Rückwärtsgang ja kaum möglich.

von Cyblord -. (cyblord)


Lesenswert?

Herbert Z. schrieb:
> Kann ein
> guter Gerber Viewer die Daten von Sprint nach Kicad konvertieren?

Ein Viewer kann selten was konvertieren. Und Gerber willst du sowieso
nirgendwohin konvertieren. Weil Gerber immer Gerber ist, egal ob für
Sprint oder für KiCad.
Wenn dann willst du das ganze Sprint Projekt konvertieren. Und dabei
hilft ein Gerber Viewer mal ganz sicher gar nichts.

Wenn dann nimm einen Gerber EDITOR. Damit kannst du wenigstens die
Gerber Daten, wenn du die denn mal aus der lay Datei bekommst,
bearbeiten. Nur direkt Gerber bearbeiten ist hässlich und geht gut für
nur wirklich kleine Änderungen.

Aber wenn es soo wichtig ist, dann bleibe für dieses Projekt doch
einfach bei Sprint, bzw. kaufe Sprint.
Das kostet 50 EUR. Weniger als ne Tankfüllung. Und dafür machst du das
ganze Forum verrückt.

: Bearbeitet durch User
von Ingolf O. (headshotzombie)


Lesenswert?

Ich würde das für Dich übernehmen, wenn Du mir die LAY6 mit den
entsprechenden Änderungsvorgaben als Mailanhang sendest! Allerdings
bleibt die Exportfrage nach Kicad vorerst offen, aber man kann die LAY6
auch zur Fertigung nehmen.

: Bearbeitet durch User
von Herbert Z. (herbertz)


Lesenswert?

H. H. schrieb:
> Herbert Z. schrieb:
>> Ich habe zu wenig Erfahrung mit dem Zeug.
>
> Ist bekannt.

Dir ist schon klar ,dass du nicht mal 1% von dem weißt was es auf diesem
Planeten zu wissen gäbe. Mir ist das Klar.
Man kann dir zb. 50 Fragen stellen und danach werden dich die Leute für
einen Idioten, oder ein Genie halten in Abhängigkeit von dem, was du
gefragt wirst.
Ich bin ganz sicher, dass man dich sehr leicht so befragen kann, dass du
steinalt dabei aussiehst.;-)  Das funktioniert bei allen auf diesem
Planet.

von Cyblord -. (cyblord)


Lesenswert?

Herbert Z. schrieb:
> Ich bin ganz sicher, dass man dich sehr leicht so befragen kann, dass du
> steinalt dabei aussiehst.;-)  Das funktioniert bei allen auf diesem
> Planet.

Nur wurdest du ja gar nicht befragt, richtig? DU hast ja gefragt. DU
möchtest ja etwas tun und weiß nicht wie und fragst nach. Das ist schon
was anderes.

von H. H. (hhinz)


Lesenswert?

Und schon wieder keine Ahnung, aber eine feste Meinung.

von Herbert Z. (herbertz)


Lesenswert?

Cyblord -. schrieb:
> Nur wurdest du ja gar nicht befragt, richtig? DU hast ja gefragt. DU
> möchtest ja etwas tun und weiß nicht wie und fragst nach. Das ist schon
> was anderes.

Ich habe gar nicht gefragt ,ich habe nur geantwortet. Wenn der Hinz, der
Spezi vom Kunz hier in meinem Viertel mit den Leuten so reden würde wie
er schreibt, dann käme er aus den zugeschwollenen Augen gar nicht mehr
raus.
Die wahren "starken" Männer gibt es in Foren weil ihnen da nichts
passieren kann. Der Spezi vom Kunz ist dafür ein gutes Beispiel.
So ein Forum kann nett sein aber auch ein Lazarett mit allen möglichen
ungesunden Kandidaten. Ich lasse ihn sein Ventil, ehe es ihn zerreißt.

: Bearbeitet durch User
von Cyblord -. (cyblord)


Lesenswert?

Herbert Z. schrieb:

> Ich habe gar nicht gefragt ,ich habe nur geantwortet.

ja aber von dir aus. Ohne Befragung durch irgendwen. Du konntest also
entscheiden ob du zum Thema genug weißt um zu Antworten oder ob du
lieber schweigst. Und hast dich wohl falsch entschieden.

> Wenn der Hinz, der
> Spezi vom Kunz hier in meinem Viertel mit den Leuten so reden würde wie
> er schreibt, dann käme er aus den zugeschwollenen Augen gar nicht mehr
> raus.

Hast du öfter Gewaltphantasien? Möchtest du gerne dein fehlendes Wissen
durch Gewalt kompensieren? Hälst du das für den richtigen Weg? Macht
dich das weiser?

von Herbert Z. (herbertz)


Lesenswert?

Cyblord -. schrieb:
> Aber wenn es soo wichtig ist, dann bleibe für dieses Projekt doch
> einfach bei Sprint, bzw. kaufe Sprint.
> Das kostet 50 EUR. Weniger als ne Tankfüllung. Und dafür machst du das
> ganze Forum verrückt.

Das ist das Beste was er machen kann. Sprint ist gut und man kann damit
einiges ,auch technische Skizzen erstellen. Möchte ich nicht mehr
missen. Außerdem ist Sprint schnell zu erlernen.

von Herbert Z. (herbertz)


Lesenswert?

Cyblord -. schrieb:
> ja aber von dir aus. Ohne Befragung durch irgendwen. Du konntest also
> entscheiden ob du zum Thema genug weißt um zu Antworten oder ob du
> lieber schweigst. Und hast dich wohl falsch entschieden.

Immerhin habe ich ihm gesagt, dass das was er vorhat mit Sprint nicht
geht.
Ich habe auch nicht felsenfest behautet mit einem Gerber Viewer geht
das.
Von einem Gerber Editor war nicht die Rede ,der ist mir gar nicht
eingefallen.  Du hast auch einen Spitznamen im Forum...wie erarbeitet
man sich den?
Einen schönen Abend wünsche ich!

von Herbert Z. (herbertz)


Lesenswert?

Cyblord -. schrieb:
> Hast du öfter Gewaltphantasien? Möchtest du gerne dein fehlendes Wissen
> durch Gewalt kompensieren? Hälst du das für den richtigen Weg? Macht
> dich das weiser?

Ich bin ein friedlicher Mensch, aber wenn jemand mit dem "betteln" nicht
aufhört ...
Ich weiß von alldem was es zu wissen gäbe nur einen Bruchteil und damit
befinde ich mich in guter Gesellschaft.

von Cyblord -. (cyblord)


Lesenswert?

Herbert Z. schrieb:

> Ich bin ein friedlicher Mensch, aber wenn jemand mit dem "betteln" nicht
> aufhört ...

D.h. sobald jemand klar ansagt was Phase ist, würdest du dem gerne die
Fresse polieren? Natürlich nur virtuell weil du ebenfalls in der
Realität genau nichts tun würdest.

> Ich weiß von alldem was es zu wissen gäbe nur einen Bruchteil und damit
> befinde ich mich in guter Gesellschaft.

Nun ist das hier aber ein Fachforum und da käme es dann schon drauf an
welches fachliche Wissen man hier zu den Themen hat. Und da stehst du
recht nackig da möchte man sagen.
Mag ja sein dass du mehr von empirischen Kulturwissenschaften oder
Gender-Studies verstehst, aber das ist hier leider nicht gefragt.

: Bearbeitet durch User
von Herbert Z. (herbertz)


Lesenswert?

Cyblord -. schrieb:
> Nun ist das hier aber ein Fachforum und da käme es dann schon drauf an
> welches fachliche Wissen man hier zu den Themen hat. Und da stehst du
> recht nackig da möchte man sagen.

Ich behaupte mal das gleiche von dir. Ist ja ganz leicht, brauche ich
nur tippen. Außerdem weiß ich noch nicht wie und warum du zu einem
"Spitznamen" hier im Forum gekommen bist...
Mit diesen letzten Bemerkungen steige ich auch aus, weil am Ende wird
ein Moderator den digitalen Besen holen.

von Cyblord -. (cyblord)


Lesenswert?

Herbert Z. schrieb:

> Ich behaupte mal das gleiche von dir.

Es scheint zu stimmen dass manche Leute im Alter kindisch werden.

> Mit diesen letzten Bemerkungen steige ich auch aus

Das wird gut sein. Versuche es doch das nächste mal mit etwas mehr
Wissen und weniger kindischem Getue und Gewaltphantasien. Das würde dir
und dem Thread sicher gut tun. Und Pro Tipp: Wenn keine Ahnung, dann
Klappe zu und Finger still halten.
