Forum: Analoge Elektronik und Schaltungstechnik Spannungsregler defekt, TNY, LM?


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
von Jörg (fummelking)



Lesenswert?

Hallo zusammen,

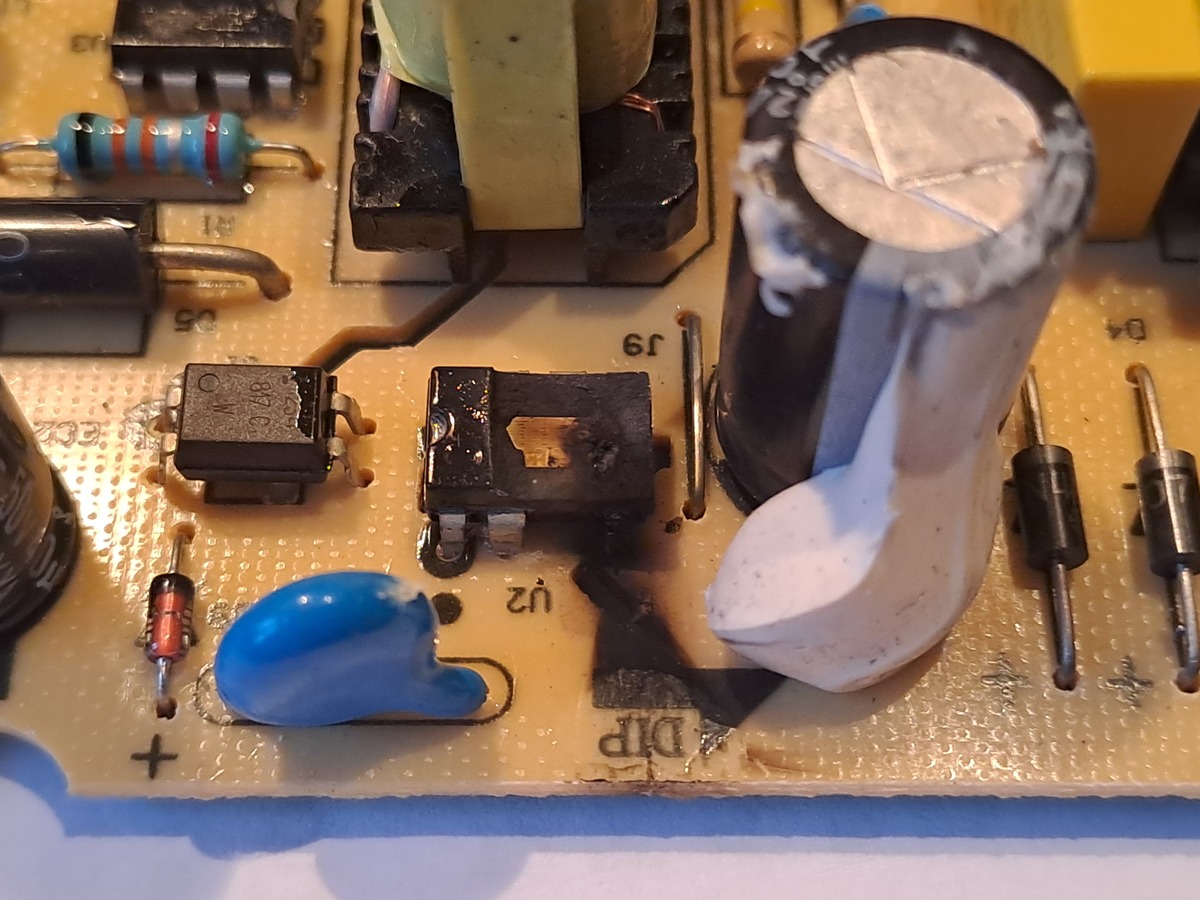

Bei einem Kochfeld ist durch ein weggebrannten Nullleiter im
Sicherungskasten der Spannungsregler aufgeraucht und hat seinen Deckel
verloren. Ist es möglich anhand des Schaltungsdesigns rauszubekommen
welcher Spannungsregler hier einzubauen ist?

Beste Grüße

: Verschoben durch Moderator
von Jörg (41089)


Lesenswert?

Ich bin mir da recht sicher, das es ein TNY ist. Genauer ein TNY280PN,
das allerdings ohne Garantie. Diese Elektronik, oder ähnlich ist in
vielen Kochfeldern zu finden.

von Thomas (kosmos)


Lesenswert?

das kann gut sein, es ist auf jeden Fall einer der den Schalttransistor
integriert hat. Da es hier keinen weiteren auf der Primärseite gibt.

Kannst ja mal die Schaltung vergleichen ob die dem im Datenblatt
entspricht.
https://www.farnell.com/datasheets/2237895.pdf?

von Matthias S. (Firma: matzetronics) (mschoeldgen)


Lesenswert?

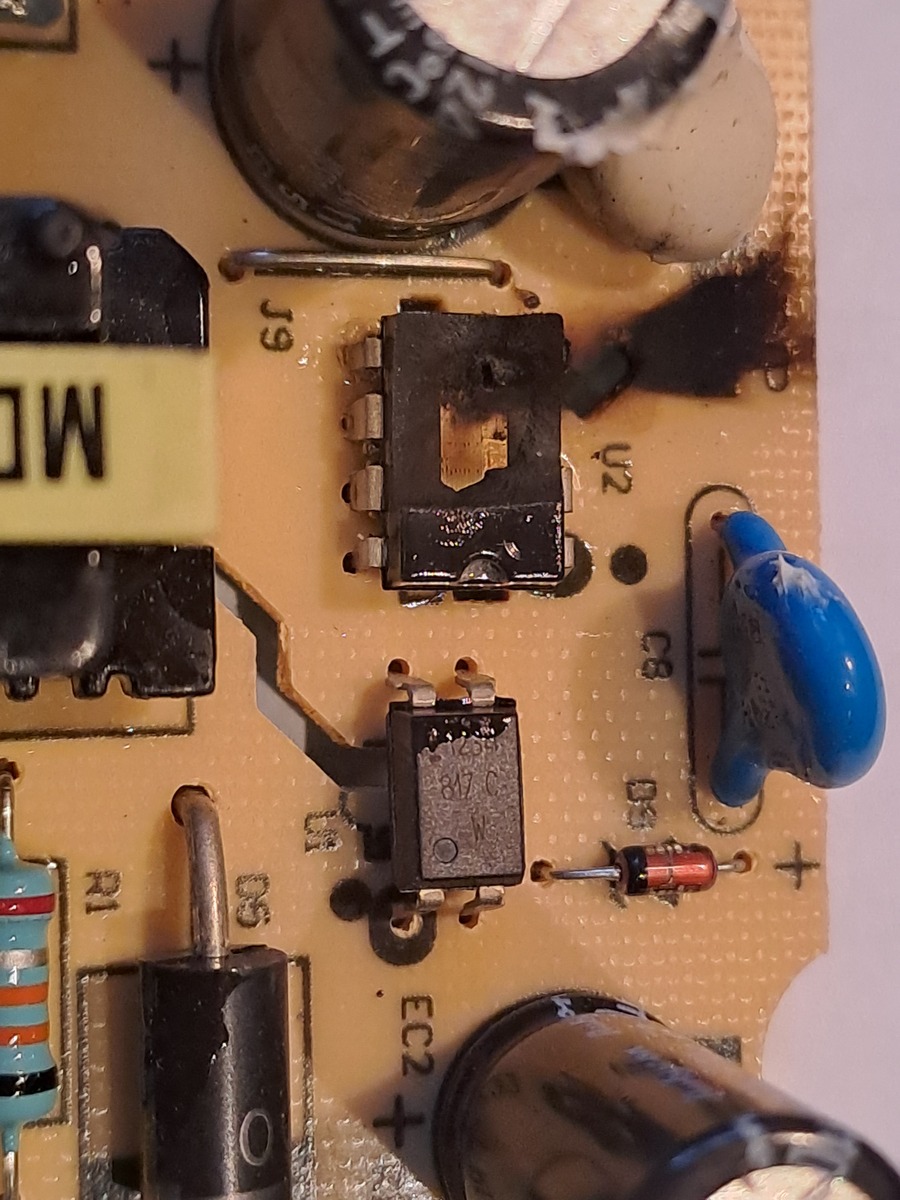

Unbedingt auch den Optokoppler prüfen, denn der kann mitgerissen worden
sein. Ist der hin, knallts mit einem neuen Chip gleich wieder. Scheint
ein billiger PC817 zu sein.

: Bearbeitet durch User
von H. H. (hhinz)


Lesenswert?

Matthias S. schrieb:
> Unbedingt auch den Optokoppler prüfen, denn der kann mitgerissen
> worden
> sein. Ist der hin, knallts mit einem neuen Chip gleich wieder. Scheint
> ein billiger PC817 zu sein.

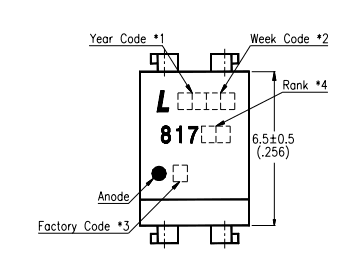

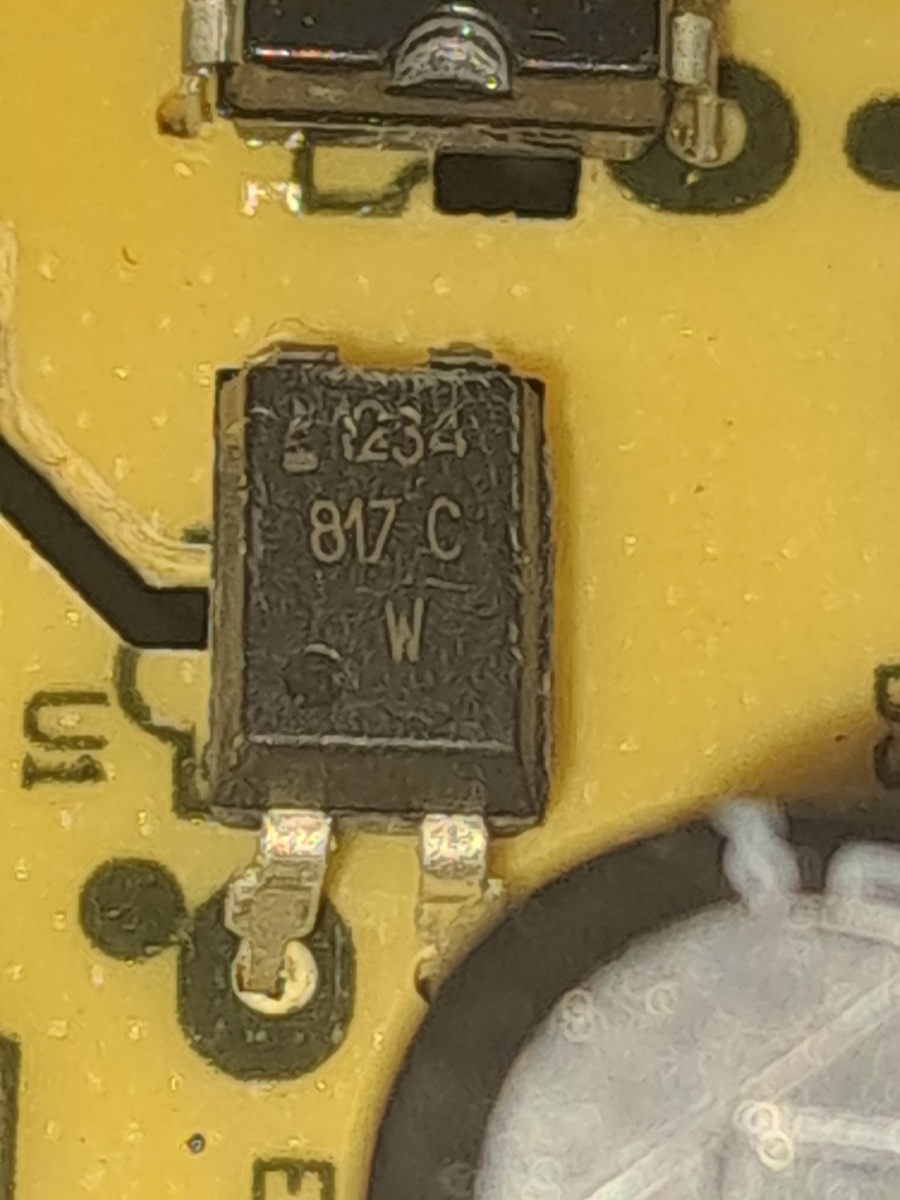

Ist von LiteON, Rank C beachten!

von Jörg (fummelking)


Angehängte Dateien:

Lesenswert?

H. H. schrieb:
> Ist von LiteON, Rank C beachten!

Was meinst damit?

von Jörg (fummelking)


Angehängte Dateien:

Lesenswert?

Thomas schrieb:
> Kannst ja mal die Schaltung vergleichen ob die dem im Datenblatt
> entspricht.
> https://www.farnell.com/datasheets/2237895.pdf?

Es sieht für mich so aus als würde es nicht passen.

von H. H. (hhinz)


Angehängte Dateien:

Lesenswert?

Jörg schrieb:
> H. H. schrieb:
>> Ist von LiteON, Rank C beachten!
>
> Was meinst damit?

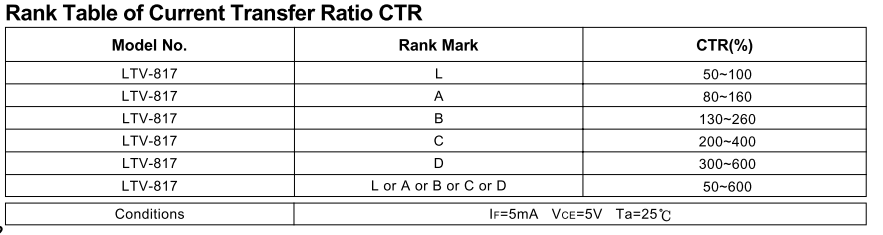

Stromübertragungsverhältnis.

von Wolf17 (wolf17)


Lesenswert?

Jörg schrieb:
> Bei einem Kochfeld

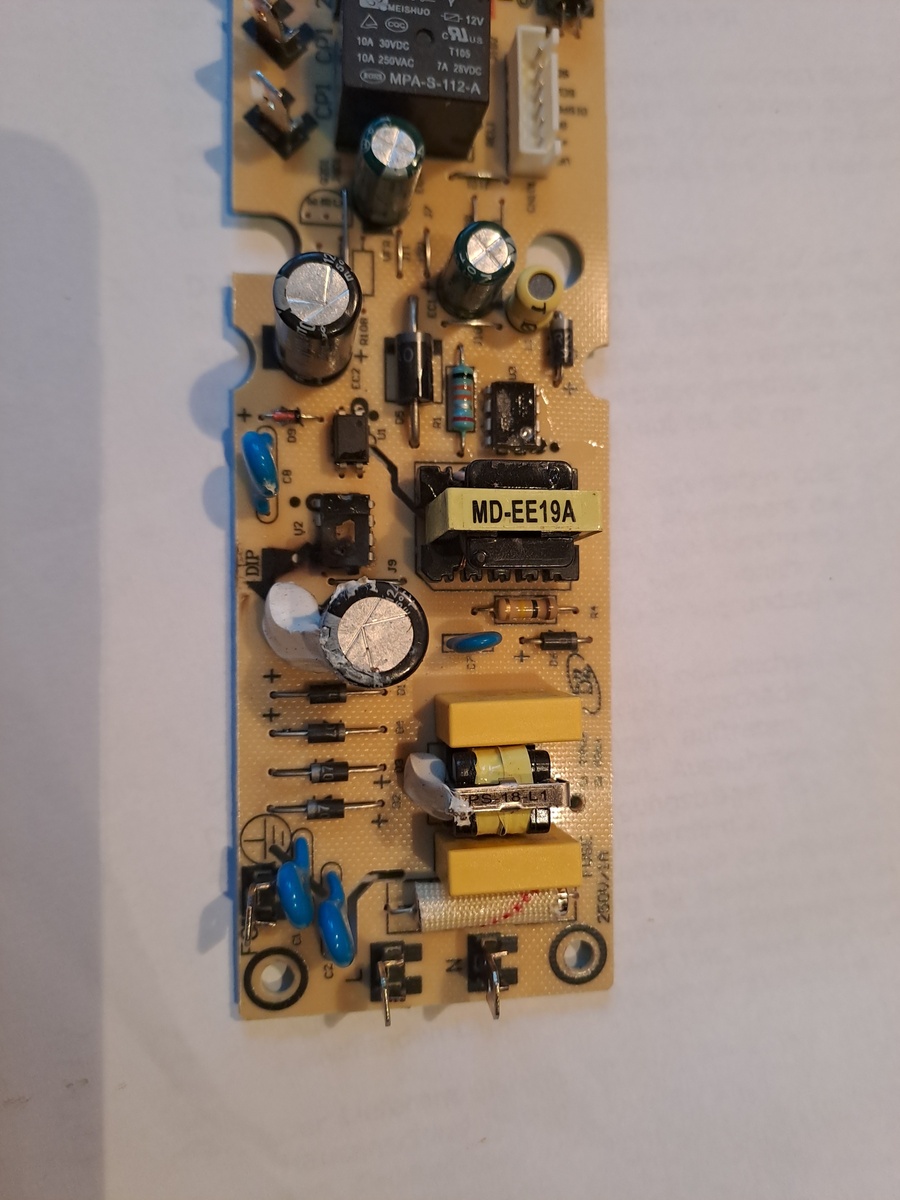

Mit Bild vom Kochfeldtypenschild steigt die Chance, dass hhinz
rausbekommt welcher Regler verbaut war.

von Jörg (41089)


Lesenswert?

> Es sieht für mich so aus als würde es nicht passen.

Und was genau ist das?

von Matthias S. (Firma: matzetronics) (mschoeldgen)


Lesenswert?

Jörg schrieb:
> Und was genau ist das?

Möchte ich auch wissen. Am EN/UV Pin ist wie in der Standard Application
der Optokopper und an BP/M der Kondensator. Alles passend. Hier hat der
Hersteller sogar mal ein bisschen Lötzinn spendiert, um wenigstens ein
wenig Wärmeabfuhr zu haben. Nicht dolle, aber besser als andere.

: Bearbeitet durch User
von Jörg (fummelking)


Lesenswert?

Matthias S. schrieb:
> Möchte ich auch wissen.

Sorry, ihr habt recht.

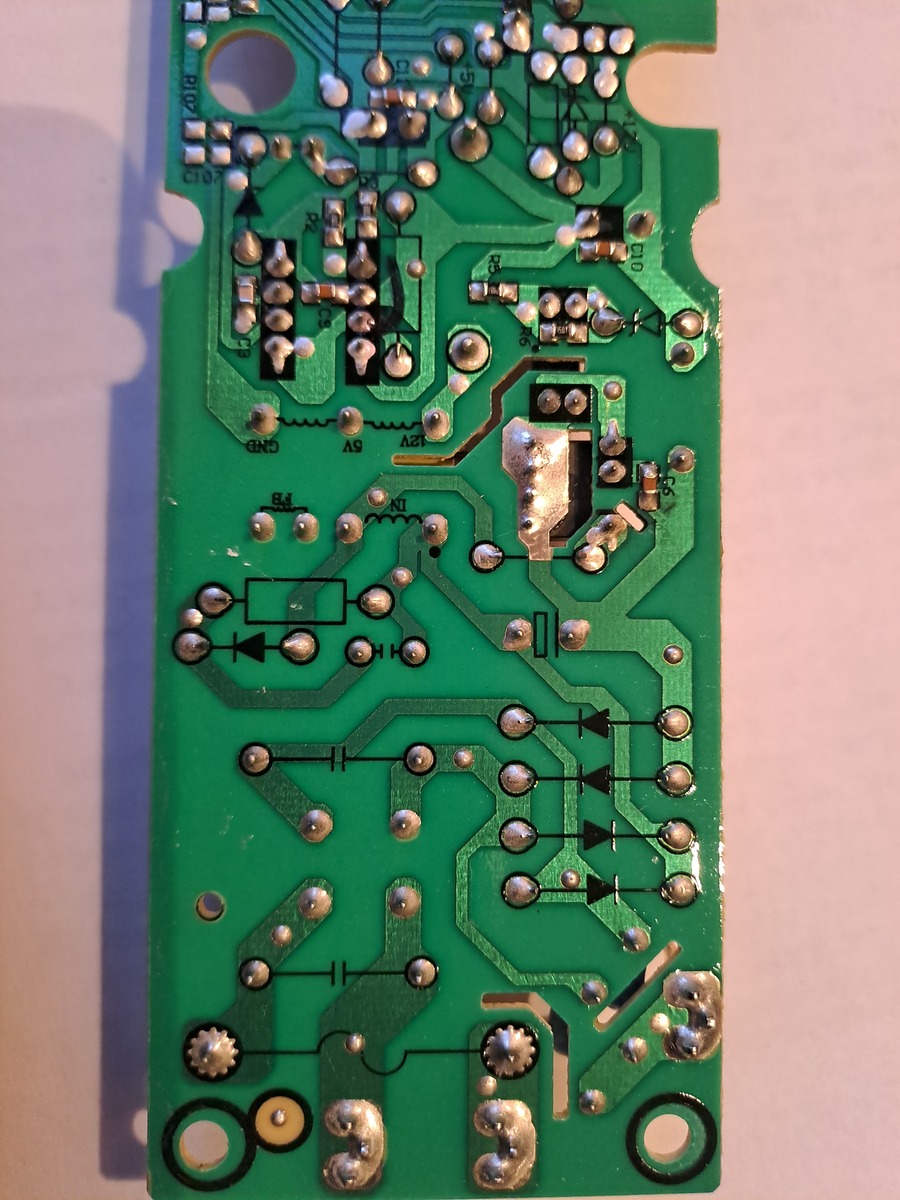

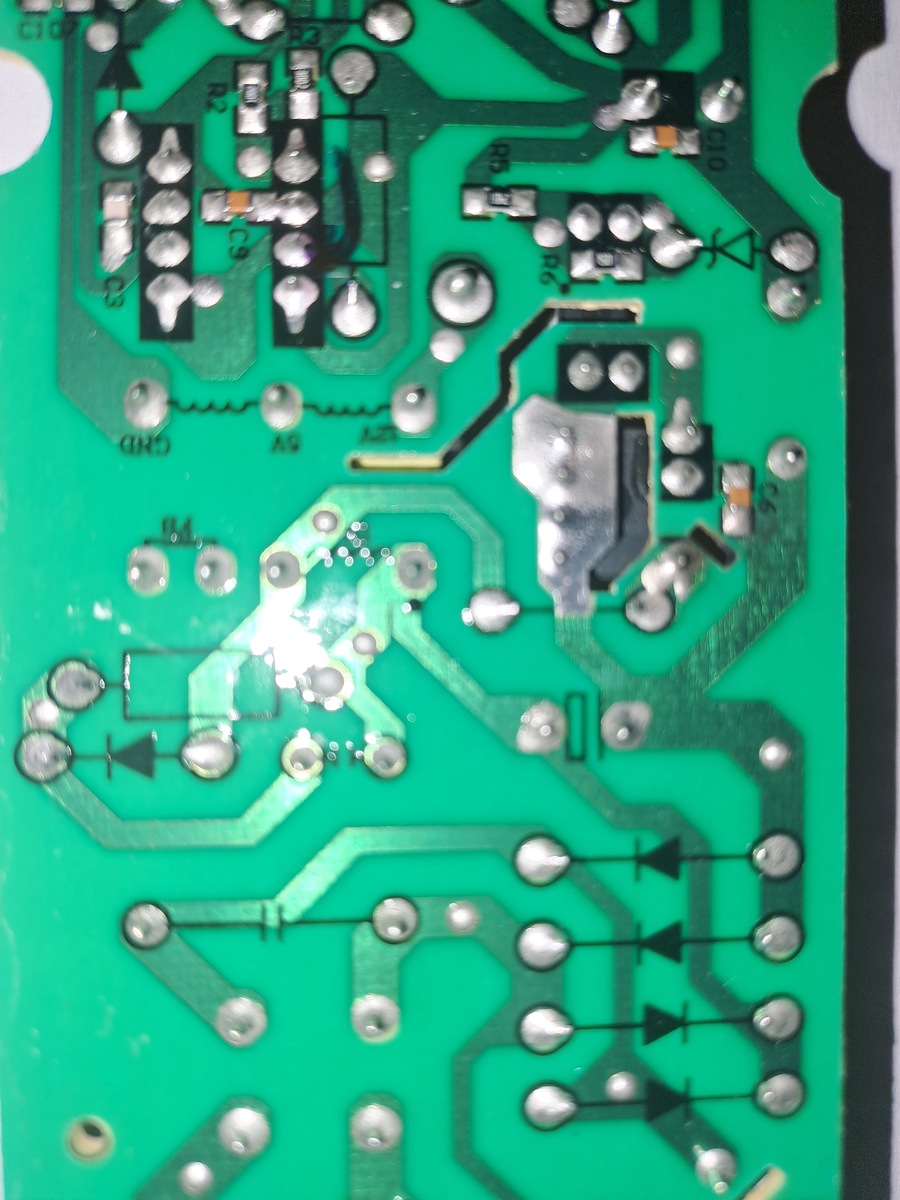

Das Layout passt genau zum Stromlaufplan.
Ich habe den tny und den Optokoppler schon bestellt.
