Ich habe mal eine, sicherlich extrem einfach zu beantwortende, Frage.

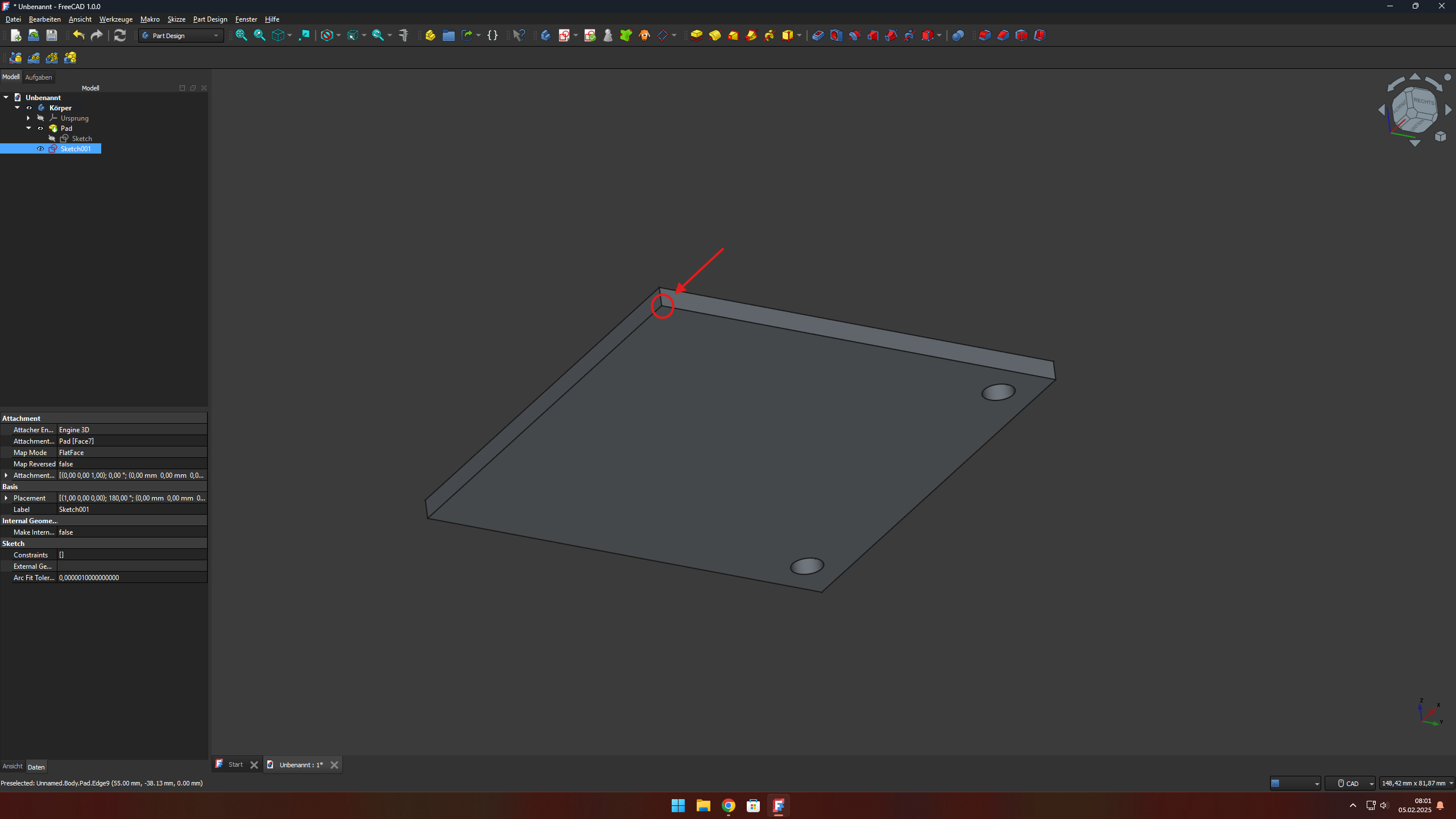

Ich habe ein Rechteck erstellt und aufgepolstert. Nun erstelle ich auf
einer der Flächen eine neue Skizze und möchte natürlich von der
erstellten Fläche die Kante oder den Punkt nutzen. Leider kann ich weder
Kante noch Punkt einfangen.

Wie stelle ich dies an?

FreeCAD 1.0.0
Windows 11 24H2

[KiCAD -> FreeCAD korrigiert - Mod.]

: Bearbeitet durch Moderator
von N. M. (mani)


Lesenswert?

Rene K. schrieb:
> KiCAD 1.0.0
> Windows 11 24H2

Das gezeigte Bild ist FreeCAD, nicht KiCAD! Ich würde meinen Titel/Text
anpassen.

von Andreas S. (Firma: Schweigstill IT) (schweigstill) Benutzerseite


Lesenswert?

N. M. schrieb:
> Das gezeigte Bild ist FreeCAD, nicht KiCAD! Ich würde meinen Titel/Text
> anpassen.

Was interessieren heutzutage denn noch Fakten? Das erinnert mich auch an
die typischen Gespräche, die IT-Supportmitarbeiter ertragen müssen.

Support: "Welches Betriebssystem verwenden Sie denn?"
Anwender: "Word."
Support: "Nein, ich meine die Windows-Version?"
AndendeR: "Word, manchmal auch Excel."

von N. M. (mani)


Lesenswert?

Immerhin wurde nicht gefragt wo man den Schaltplan zeichnen kann oder ob
man jeden Widerstand wirklich einzeln aus Zylinder zusammensetzen muss 😂
SCNR

von Rene K. (xdraconix)


Lesenswert?

Okay, ich habe mich verschrieben. Kann passieren.

Jemand was zum Thema beizutragen?

P.s. Danke an die Moderation für die Korrektur.

: Bearbeitet durch User
von J. S. (jojos)


Lesenswert?

Mit FreeCAD kenne ich mich nicht aus, nur mit Fusion. Da gibt es die
Funktion 'Projezieren', damit kann man Punkte aus anderen Ebenen in die
Skizze übertragen und die sind dann anwählbar.

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Angehängte Dateien:

Lesenswert?

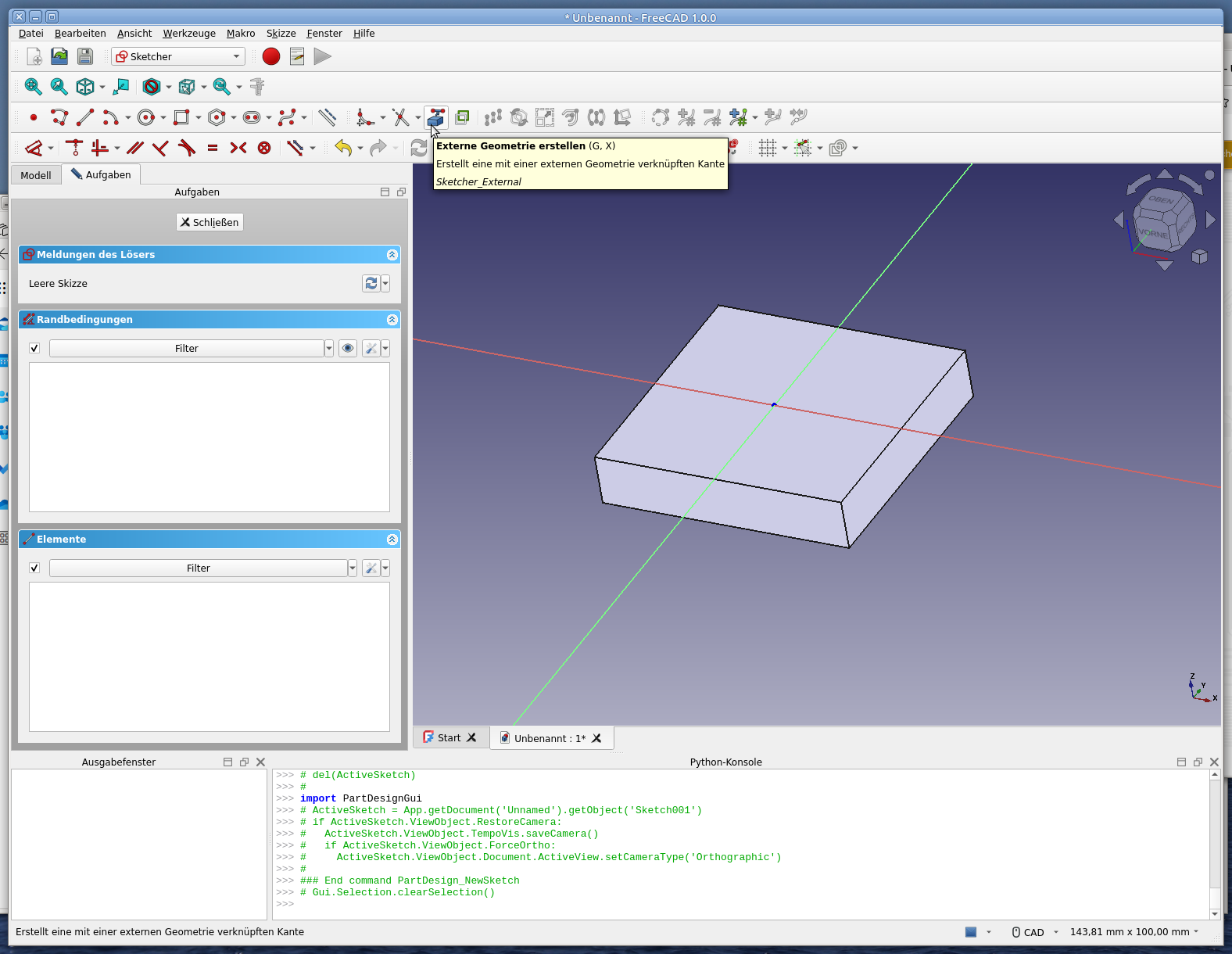

Du brauchst den Punkt "Externe Geometrie einbinden".

von Alwin K. (alwink)


Angehängte Dateien:

Lesenswert?

Moin,

"Werkzeug, Externe Geometrie erstellen"

wäre mein Vorschlag.
Gruß
Alwin

von Peter N. (mikronix)


Angehängte Dateien:

Lesenswert?

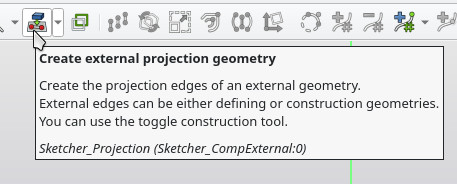

In den neueren Versionen (hier 1.1) siehts dann so aus

von Rene K. (xdraconix)


Lesenswert?

Wunderbar, danke euch - das klappt.

J. S. schrieb:
> Mit FreeCAD kenne ich mich nicht aus, nur mit Fusion. Da gibt es die
> Funktion 'Projezieren'

Fusion stammt ja von Inventor ab - dort gehe ich einfach mit dem
Mauszeiger über einen Punkt - wenn ich diesen will und klicke dann
übernimmt er automagisch den Punkt mit in die aktuelle Skizze. Aber
nunja... man kann nicht alles haben :-D


Ich habe da noch ein Problem / Frage:

Kann ich denn nicht "Variablen" nutzen? Also in dem Bemessungsfeld z.b.
"Länge = 10mm" eingeben und in einem anderen dann einfache mit "Länge"
den Wert abfragen? o.O Z.b. bei Radien von mehreren Kreisen - so das man
diese im Nachgang einmal anpassen kann und nicht alle von Hand
nacharbeiten muss?!

von Alwin K. (alwink)


Angehängte Dateien:

Lesenswert?

Ja, auch das funktioniert mit Freecad.
RTFM!
Ich habe mich ohne jegliche CAD-Vorkenntnis die vielen Tutorial
angesehen.
Und siehe an, mittlerweile kann ich Freecad schon gut.

von Peter G. (metalfranke)


Lesenswert?

Oder ein Spreadsheet anlegen (in der gleichnamigen Workbench) und alle
Parameter zentral dort verwalten.

Gruß Peter

von Alwin K. (alwink)


Lesenswert?

Peter G. schrieb:
> Oder ein Spreadsheet anlegen (in der gleichnamigen Workbench) und alle
> Parameter zentral dort verwalten.
>
> Gruß Peter


Danke für den Tipp.

von Rene K. (xdraconix)


Angehängte Dateien:

Lesenswert?

Alwin K. schrieb:
> Ja, auch das funktioniert mit Freecad.

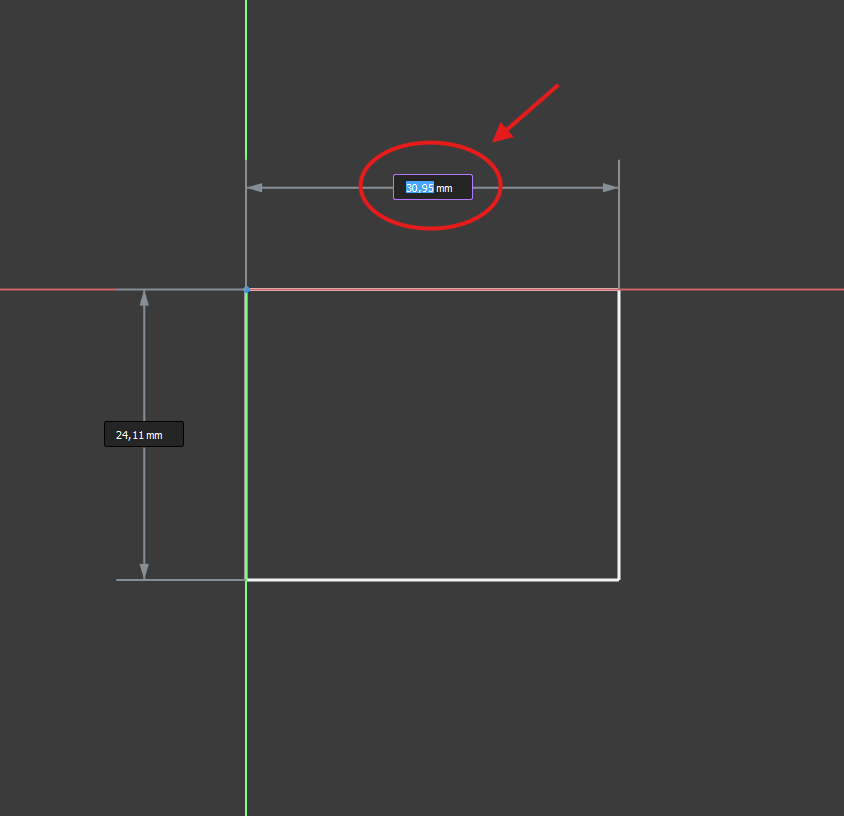

Ahh... okay, gerade gesucht wie ich da hin komme. Wenn ich ein Rechteck
ziehe dann kommt da ja, wie üblich, schon das Feld wo ich die Werte
eingeben kann. Ja da dann irgendwas Phantasie / oder frei lassen. Und
dann erst entweder doppelklick drauf oder separat eine Bemaßung machen.

Ich bin es halt gewohnt direkt (Bild) dort meine Variablen festzulegen
oder abzurufen. Da sind es dann halt wieder zwei / drei Schritte mehr.

von Peter N. (mikronix)


Lesenswert?

Wenn du Version 1.0 benutzt würde mich mal interessieren ob im Sketcher
das bemaßen eines Kreises genauso fehlerbehaftet ist wie bei mir, zB:

Part, PartDesign oder Sketcher WB (egal) aufrufen und einen Kreis
(Mittelpunkt/Radius)
etwas außerhalb des Nullpunkts erstellen, das Bemaßungswerkzeug
(verdrehtes A) aufrufen
und nur das Kreiszentrum selektieren, bei jeder Mausbewegung gibt es
hier diese Fehler:

<Sketch> SketchObject.cpp(11504): invalid subname ;g1v1;SKT.Vertex1
<Sketch> SketchObject.cpp(11504): invalid subname ;g1v1;SKT.

Bug im Sketcher, oder ist das nur bei mir so?
Eine Suche danach ergibt leider nur altes oder keine Antwort.

von Rene K. (xdraconix)


Lesenswert?

Gerade mal probiert... Bei mir wirft er da keinen Fehler. Ich nutze
Version 1.0.0

von Peter N. (mikronix)


Lesenswert?

Das ist seltsam, aber vielen Dank für die Rückmeldung.
