Forum: Markt [S] Infos zu Hameg HM8070 Checkpoint Tester


von Florian (flo-b)


Angehängte Dateien:

Lesenswert?

Hallo,

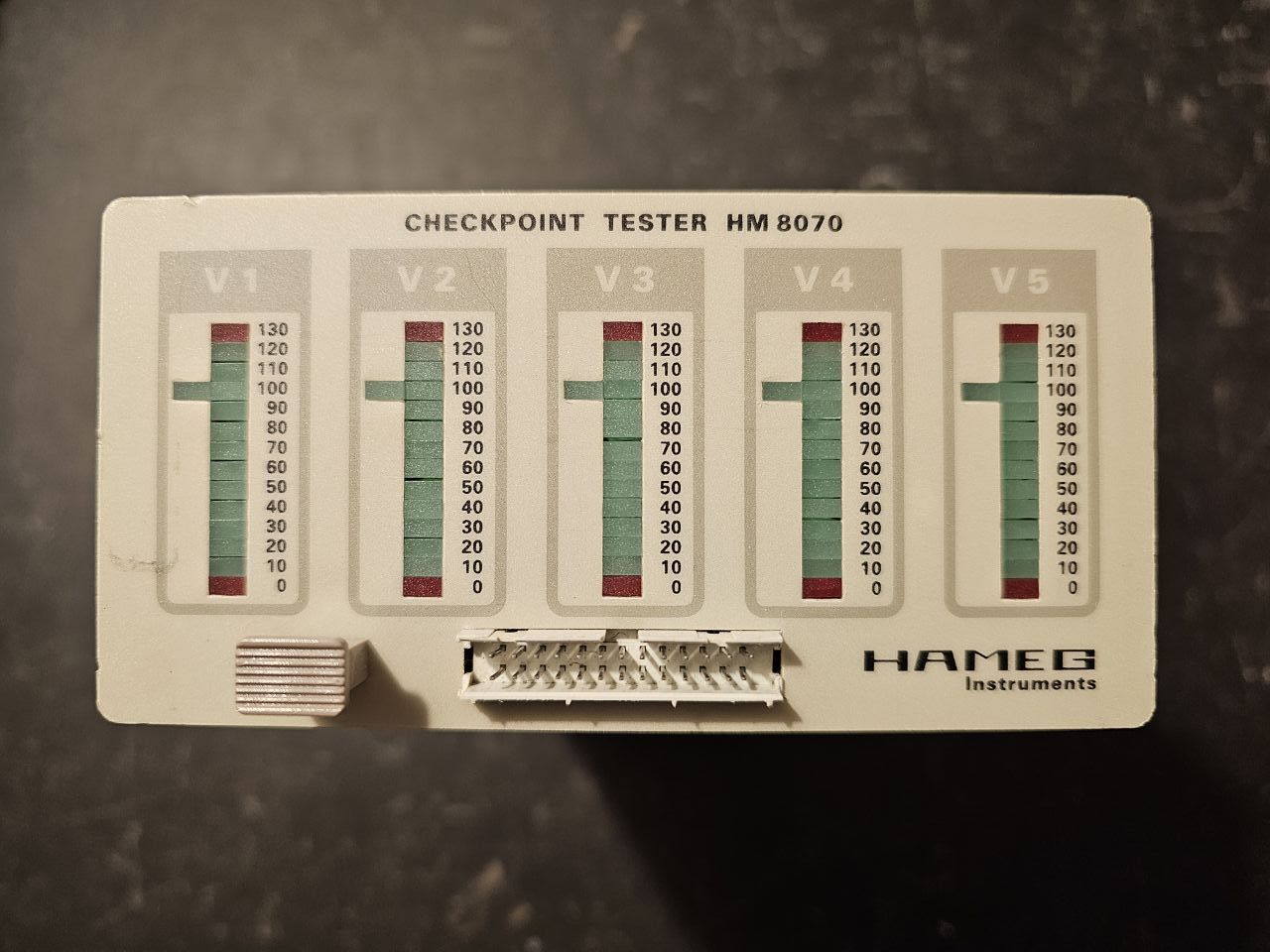

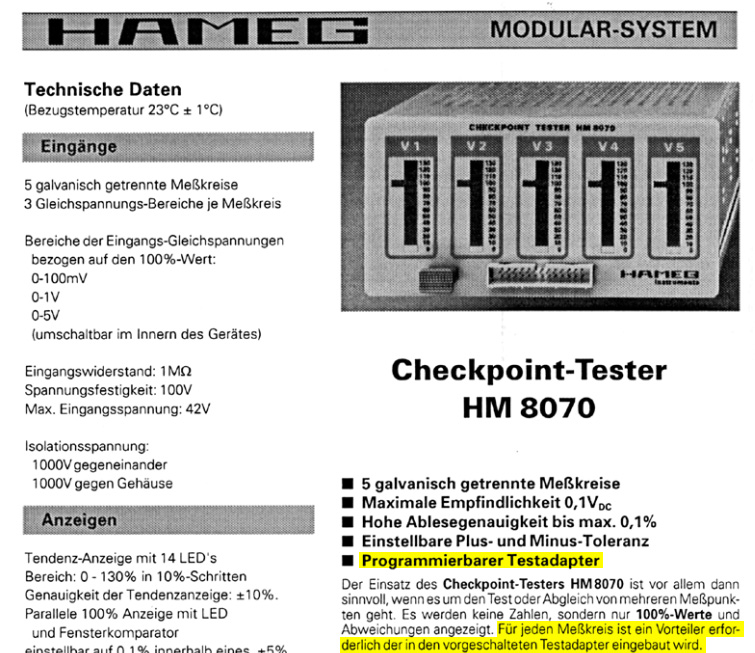

ich finde leider nur ein 11-Seitiges Manual, welches Fragen offen lässt.

Was ist dieser "Testadapter"?

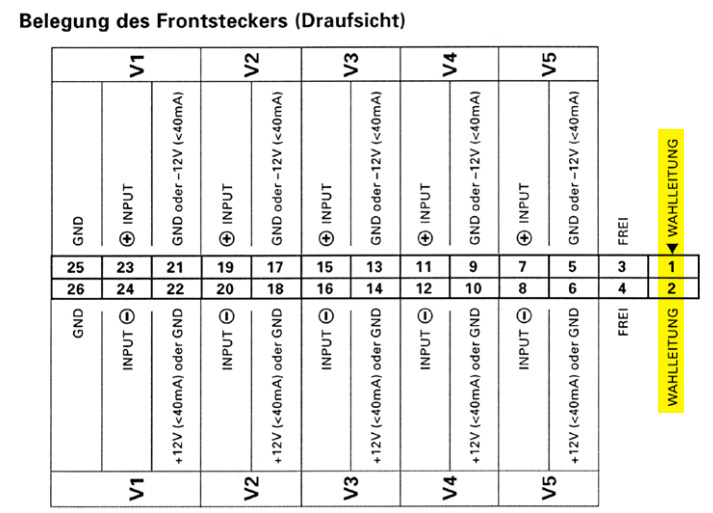

Wozu sind die "Wahlleitung"en?

Vielleicht hat ja noch jemand dieses exotische Modul?

Danke.

von Nick (azetulan)


Lesenswert?

Naja du misst 5 verschiedene Spannungen, je 0...100mV, 0...1V oder
0...5V. Im Grundzustand, wenn du z.B. 0...5V wählst, dann zeigt bei 5V
am Eingang die Anzeige 100% an. Wenn du andere Spannungen brauchst
schaltest du einen Vorteiler vor. Ist zum Serienmäßigen kalibrieren von
leiterplatten und co.

LG Nick

von Marc W. (kniwwel76)



Lesenswert?

Ich hab einen Adapter gebaut.
Hier alle Derails.
Marc

von Jörg R. (solar77)


Lesenswert?

Marc W. schrieb:
> Ich hab einen Adapter gebaut.
> Hier alle Derails.

Hallo Marc,

Deinen Adapter solltest Du im Unterforum Projekte & Code präsentieren:

https://www.mikrocontroller.net/forum/codesammlung

Du hast Dir ja sehr viel Mühe gegeben und eine aufwendige Dokumentation
erstellt.

https://www.mikrocontroller.net/attachment/665839/WM8070-A01_-_Schaltungsbeschreibung_-_2021_DE.pdf

: Bearbeitet durch User
von Florian (flo-b)


Lesenswert?

Wow, tolle Arbeit Marc, vielen Dank! So etwas hätte ich nie erwartet :-)
Diese Anleitung wird sehr hilfreich sein, wenn ich mich mal mit dem
HM8070 beschäftigen kann.
Viele Grüße!

von Christian M. (likeme)


Lesenswert?

Ist so eine Art visueller Funktionstester für die Produktion? Ein Tester
ohne Computer!

von Vanye R. (vanye_rijan)


Lesenswert?

> Ist so eine Art visueller Funktionstester für die Produktion?

Ich denke auch das ist so eine Art Arme-Leute-Kiste aus der Produktion
der 90er fuer kleine Firmen mit 20Mitarbeitern.

Heute hast du da entweder einen Nadelbettadapter der am ICT jedes
einzelne Netz testet, oder wenigstens einen Flyingprober wo ein Robotarm
mit mehreren Pruefnadeln diverse Netze abtestet.

Sind da LM3914 oder UAA170/180 drin? :-D

Vanye

von Marc W. (kniwwel76)



Lesenswert?

Danke Florian!
Anbei noch meine Abgleichanleitung für das HM8070.
Falls du ein HAMEG-Fan bist, ich hab ne Hameg-Facbook-Gruppe wo es noch
mehr Verückte(s) gibt!
https://www.facebook.com/groups/hameg
