KiCad 9 Hochstromleiterbahn
von Richard (wasserbad)

Lesenswert?
• ▲
▼
Hallo zusammen.
Ich hätte mal nee Frage zu KiCad9
Ich benötige eine bzw. zwei Hochstrom Leiterbahnen.
Um die thermische Belastung auf einer Leiterblatte zu minimieren, möchte
ich auf der Oberseite und auf der Unterseite der Leiterblatte zwei
identische Leiterbahnen vorsehen.
Leiter geht das nicht, wenn ich auf der Oberseite der Leiterblatte eine
Leiterbahn route, geht das,
wenn ich jedoch auf der Unterseite eine weitere Leiterbahn route,
verschwindet die obere.
Weiß jemand wie man das Problem löst.
Ich bedanke mich schon mal im Voraus.

Beitrag melden Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Markierten Text zitieren Antwort Antwort mit Zitat
Re: KiCad 9 Hochstromleiterbahn
von Hannes (taurus16)

Lesenswert?
• ▲
▼
Sperr die erste Leiterbahn (L) oder nutz ne Fläche oder setz ein
Stückchen früher an mit der zweiten Leiterbahn.

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: KiCad 9 Hochstromleiterbahn
von Bernd B. (bbrand)

Angehängte Dateien:
Lesenswert?
• ▲
▼

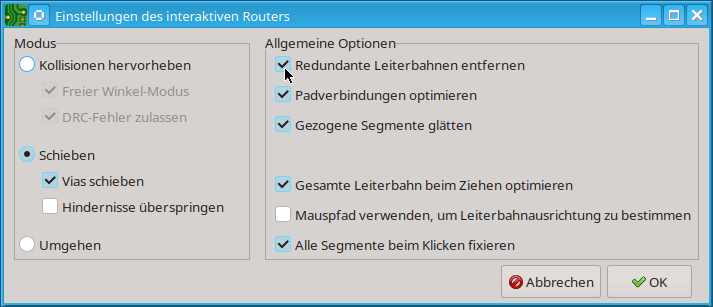

Oder einfach in den Routereinstellungen (temporär) die Option
"Redundante Leiterbahnen entfernen" abschalten.

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: KiCad 9 Hochstromleiterbahn
von Richard (wasserbad)

Lesenswert?
• ▲
▼
Es hat funktioniert,
ich bedanke mich bei ihnen herzlichst.
