Forum: Haus & Smart Home Print Buchsen identifizieren


von Chris R. (rodi)



Lesenswert?

Liebe u-net Gemeinde,

ich möchte gerne auf euer Schwarmwissen zurückgreifen - es geht um drei
Printbuchsen / Printstecker, die in der Relaiskarte meiner Viessmann
Ölheizung BJ 2021 verbaut sind.

Weiß jemand wie diese Stecker bezeichnet werden und kann Hersteller und
ggf. Bezugsquelle nennen? Anbei ein paar Details zu den Steckern:

LogicConnector1: führt Steuersignale (24V DC) auf die Relaisplatine,
Pin-Abstand 2,54mm, in zahlreichen Varianten 9Pin, 5Pin, ... im Gerät
eingesetzt.

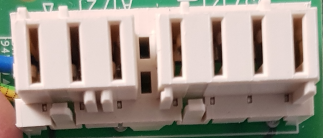

Power Connector 1: seitlich ist ein Kabel eingegossen, über das N und PE
von der Nachbarplatine geholt und intern gebrückt werden. Belegung
v.l.n.r: N PE L    N PE L L, Pin-Abstand 5mm, 2 Pins pro Phase

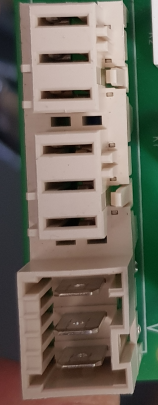

Power Connector 2: Hier kommt die Einspeisung über den Stecker (3 male
Kontakte) ebenfalls in der Reihenfolge N PE L, auch hier sind N und PE
im Stecker gebrückt

Bei den Power Connectors wäre ich auch schon froh, wenn jemand ein
Modell kennt, bei dem ich die Stecker weiterverwenden kann. Die Brücken
kann ich auch auf dem PCB machen.

Vielen Dank!

von Mathias N. (Firma: Kobold Inc) (alfrede)


Lesenswert?

Sieht für mich nach einem JST Stecker aus, hier mal eine Seite mit den
gängigsten
https://www.mattmillman.com/info/crimpconnectors/common-jst-connector-types/

Wenn nicht auf der JST Seite mal schauen was da passen könnte
https://www.jst-mfg.com/product/index.php?type=5#s

Oder Du suchst hier mal nach den Steckern
https://www.loebbeshop.de/viessmann/ersatzteile/stecker-und-kabel/
Mfg

: Bearbeitet durch User
von Chris R. (rodi)


Lesenswert?

Guten Morgen Mathias,
vielen Dank für deine Unterstützung!

Der Logic-Stecker scheint kein JST Stecker zu sein, daher werde ich als
Ersatz erstmal eine Steckerleiste 2,54mm vorsehen.

Die Leistungsstecker habe ich als Ersatzteil bereits gefunden, jedoch
nicht die Buchsen. Die Buchsen könnten vom Hersteller Lumberg sein.
Kennt jemand eine Bezugsquelle für Einzelteile oder eine Alternative die
passen könnte? Auf den Verpolschutz könnte ich dabei verzichten.

Welche Stecker setzt ihr für 230V auf der Platine ein?

Vielen Dank für eure Unterstützung.
