suche Schaltplan Bosch Schnelllader AL 2215 CV

[Max M. (max_m807)]

Hallo.

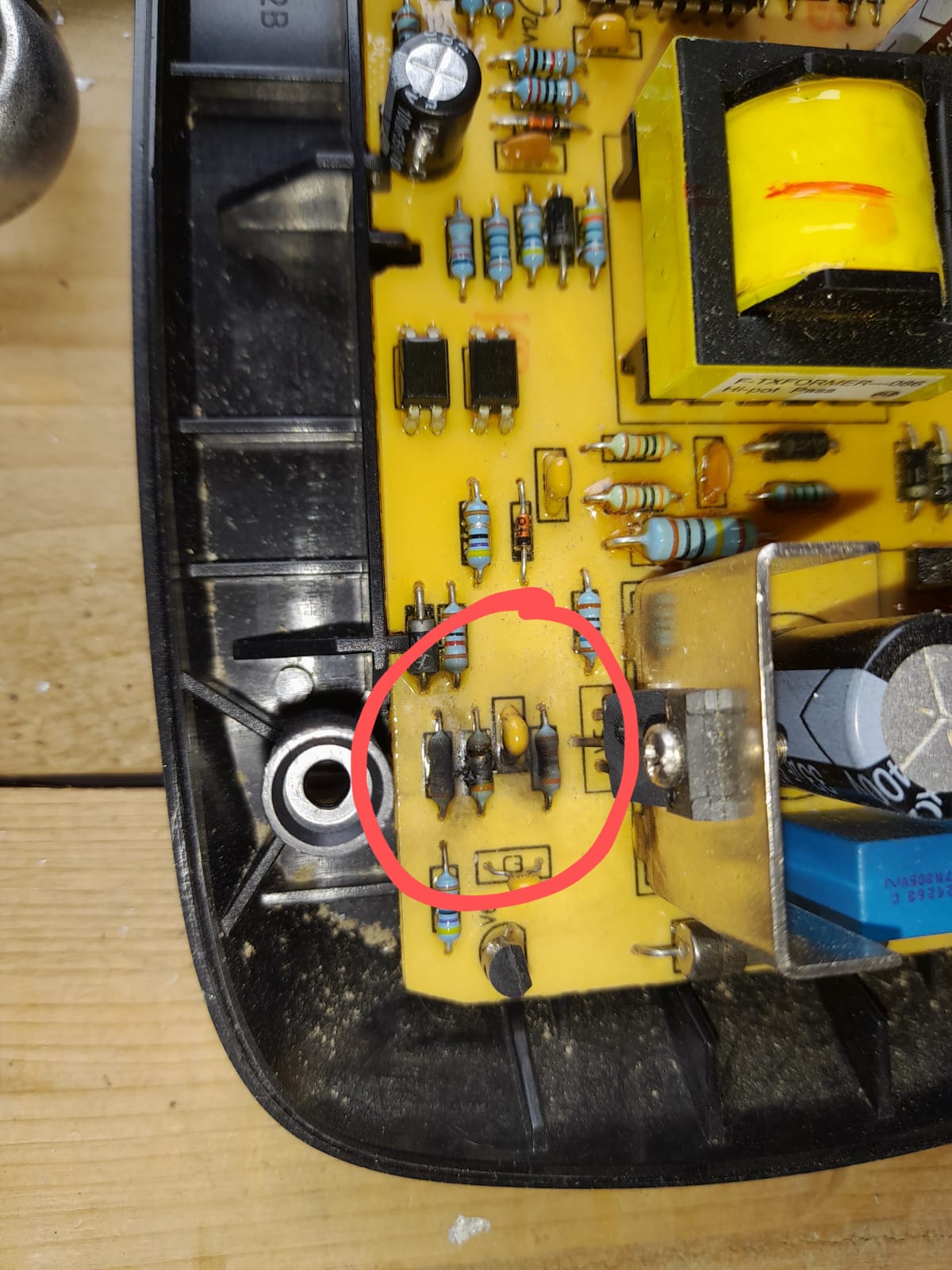

Da sind 1 oder 2 Widerstände durchgebrannt (es sind Metallspäne
reingefallen), kann also den Farbcode nicht mehr entziffern. Das
Ladegerät ist für 18V/1,5 Ah Akkus ausgelegt.

Hat jemand einen Schaltplan oder ein baugleichen Lader und kann ihn mal
öffnen und ein Bild reinstellen?

MfG.

[H. H. (hhinz)]

https://forums.futura-sciences.com/attachments/depannage/448674d1636137347-reparation-chargeur-bosch-al-2215-cv-febb33d7-829d-473e-aa76-1e1b1bb5f873.jpg

Aber da ist mehr als nur die drei Widerstände kaputt.

[Udo S. (urschmitt)]

Alternativ:
https://www.kleinanzeigen.de/s-bosch-al-2215-cv/k0

[Bernd K. (bmk)]

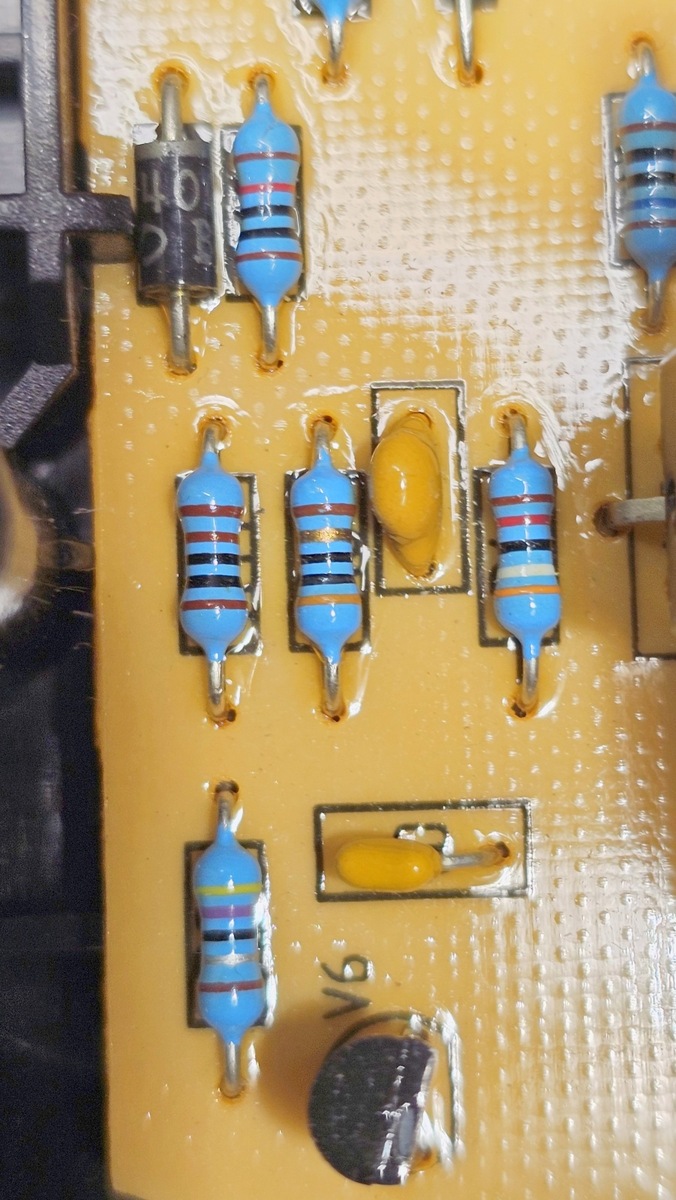

Wenn es um die 3 Widerstände geht (von links nach rechts:
1k 1%
30R 1%
39k 1%

[Ben B. (Firma: Funkenflug Industries) (stromkraft)]

> Da sind 1 oder 2 Widerstände durchgebrannt
Der halbe Transistor auf dem Kühlkörper ist weg.
Das wird 'ne größere Reparatur...

[Max M. (max_m807)]

Der ist schon länger "defekt", funktioniert hat das Ladegerät aber
trotzdem.

[Ben B. (Firma: Funkenflug Industries) (stromkraft)]

Ist denn heute schon Freitag?!
