Forum: Platinen Altium Wire mit schwarzen Kästchen?


von Michael Z. (michael99)


Angehängte Dateien:

Lesenswert?

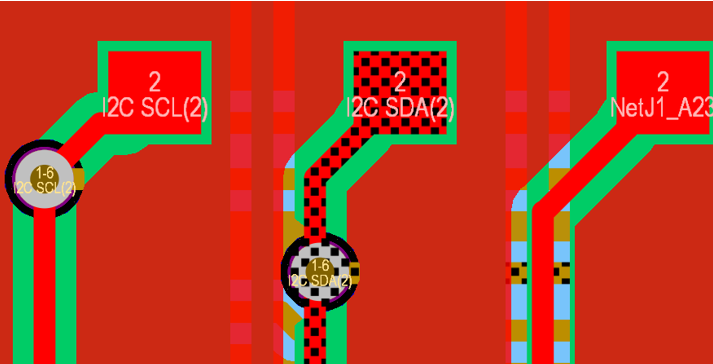

Wenn ich ein Airwire in Altium layoute, hat dieser Leiterbahnzug
schwarze Kästchen warum siehe Screenshot?
Alle anderen Leiterbahnen sind einfarbig.

Danke für die Hilfe

von Rainer M. (excogitator)


Lesenswert?

Hallo Michael,

für mich sieht das so aus, als ob jemand das Signal schwarz eingefärbt
hat.
Das macht man normalerweise im Schaltplan mit Net Colors (View->Set Net
Colors). Da einfach mal ein "Clear All Net Colors" machen - danach
Design Update (Schaltplan->Layout) nicht vergessen.

Gruß
Rainer

von .● Des|ntegrator ●. (Firma: FULL PALATINSK) (desinfector) Benutzerseite


Lesenswert?

das ist der Masse-Anschluss

:-]

von Michael Z. (michael99)


Lesenswert?

Danke für den Tipp, hat genauso funktioniert

von Rainer W. (rawi)


Lesenswert?

.● Des|ntegrator ●. schrieb:
> das ist der Masse-Anschluss

Wer kommt schon auf die bescheuerte Idee, den Masse-Anschluss mit "SDA"
zu bezeichnen ...
Aber danke für deinen wertvollen Beitrag

: Bearbeitet durch User
