LTspice - Einbinden eine SUB - Modells

Klaus R. (klara) OP 30.05.2025 20:43 #7884375

Lesenswert?

•

Hallo, ich habe mir von Nexperia ein Modell für den NPN Transistor PBSS4041NX heruntergeladen.

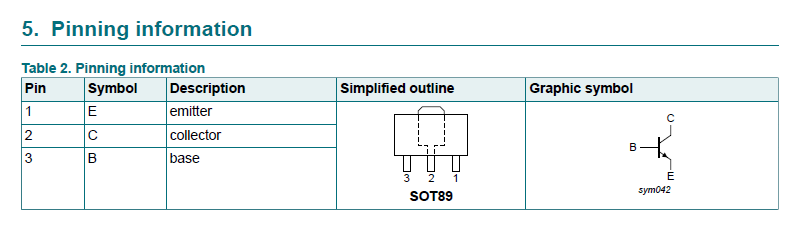

Im Modell wird in der Tat die Pinbelegung des Transistors angeneben.

Welche Belegung habe ich hier: .SUBCKT PBSS4041NX 1 2 3 ???

* Package pinning does not match Spice model pinning.

* Package: SOT 89

* Package Pin 1: Emitter

* Package Pin 2: Collector

* Package Pin 3: Base

* Extraction date (week/year): 33/2024

* Spicemodel includes temperature dependency

**********************************************************

* Please note: Diode D1, Transistor Q2 and Resistor RQ

* are dedicated to improve modeling of quasi

* saturation area and reverse mode operation

* and do not reflect physical devices.

.SUBCKT PBSS4041NX 1 2 3

Q1 1 2 3 MAIN 0.7869

Q2 11 2 3 MAIN 0.2131

D1 2 1 DIODE

.MODEL MAIN NPN

+ IS = 2.579E-12

+ NF = 0.9662

+ ISE = 2.117E-11

+ NE = 3.606

+ BF = 638

+ IKF = 7.427

+ VAF = 25.43

+ NR = 0.9663

+ ISC = 2.759E-13

+ NC = 1.617

+ BR = 185

+ IKR = 3.89

+ VAR = 20

+ RB = 38

+ IRB = 0.0003955

+ RBM = 2.7

+ RE = 0.009774

+ RC = 0.0021

+ XTB = 0.2285

+ EG = 1.11

+ XTI = 0.1038

+ CJE = 8.504E-10

+ VJE = 0.7196

+ MJE = 0.3599

+ TF = 9.711E-10

+ XTF = 20

+ VTF = 0.688

+ ITF = 4.076

+ PTF = 0

+ CJC = 1.107E-10

+ VJC = 0.3934

+ MJC = 0.3975

+ XCJC = 1

+ TR = 4.2E-09

+ CJS = 0

+ VJS = 0.75

+ MJS = 0.333

+ FC = 0.9

.MODEL DIODE D

+ IS = 2.896E-14

+ N = 0.958

+ BV = 1000

+ IBV = 0.001

+ RS = 493

+ CJO = 0

+ VJ = 1

+ M = 0.5

+ FC = 0

+ TT = 0

+ EG = 1.11

+ XTI = 3

.ENDS

mfg klaus

Angehängte Dateien:

PBSS4041NX.SUB (1,55 KB)


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

H. H. Gast 30.05.2025 20:58 #7884384

Lesenswert?

•

▲
▼

Spice, und so auch LTspice erwartet die Reihenfolge CBE.

Du musst also

.SUBCKT PBSS4041NX 1 2 3

ggf in

.SUBCKT PBSS4041NX 2 3 1

ändern.

Aber ich denke das Modell ist passend, man wollte nur auf die andere Reihenfolge am Gehäuse hinweisen.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Klaus R. (klara) OP 30.05.2025 21:55 #7884399

Lesenswert?

•

▲
▼

Hallo,

.SUBCKT PBSS4041NX 2 3 1

Im Symbol hatte ich diese Anordnung schon so umgesetzt gehabt weil ich eine Kopie vom LTspice angefertigt hatte.

Passt leider nicht. mfg Klaus

Antwort Zitieren Bearbeiten Löschen Beitrag melden

H. H. Gast 30.05.2025 22:12 #7884408

Lesenswert?

•

▲
▼

Poste das ASC mit dem du getestet hast.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

H. H. Gast 31.05.2025 05:25 #7884462

Lesenswert?

•

▲
▼

Ich hab das Modell gerade mal getestet, und es läuft einwandfrei.

Angehängte Dateien:

Draft1.asc (1,69 KB)

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Klaus R. (klara) OP 31.05.2025 08:35 #7884491

Lesenswert?

•

▲
▼

Hallo, vielen Dank, es läuft!

Ich hatte das Modell geändert in .SUBCKT PBSS4041NX 2 3 1.
Mit .SUBCKT PBSS4041NX 1 2 3 läuft es.

Entscheidend ist die Reihenfolge C B E. Im Symbol gibt man dann die Netlist Order an.

1 = C 2 = B 3 = E

mfg Klaus

Antwort Zitieren Bearbeiten Löschen Beitrag melden

H. H. Gast 31.05.2025 08:43 #7884497

Lesenswert?

•

▲
▼

Klaus R. schrieb:

Im Symbol gibt man dann die Netlist Order an.

Du hast für einen einfachen NPN-Transistor ein extra Symbol gemacht?

Antwort Zitieren Bearbeiten Löschen Beitrag melden
