Suche LED 7 Segment 3 1/2 Uhrendisplay

[Daniel (jdb)]

Hallo, wie schon im Betreff steht bin ich auf der erfolglosen Suche nach
einem LED 7 Segment 3 1/2 Uhrendisplay mit 34 Pin (gemeinsam Plus).
Diese gab es wohl in den 80er häufiger, kennt einer einen Bezugspunkt
von sowas ?

[Christoph Z. (rayelec)]

Die meisten LED-Displays für Uhren/Radiowecker waren Duplex-Typen und
sogar davon gab es beide Polaritäteten. Common Anode war eher selten!
Dafür lässt es sich mit Einzelanzeigen leicht nachbauen.

[Peter D. (peda)]

Die Uhrenanzeigen hatte typisch 2 Segmentgruppen, die mit 50Hz
gemultiplext wurden. Daher flackerten sie immer etwas, wie die alten
Röhren-TV.

[Daniel (jdb)]

Christoph Z. schrieb:
> Common Anode war eher selten!
> Dafür lässt es sich mit Einzelanzeigen leicht nachbauen.

Ok,aber ich will nicht nachbauen sondern ein altes Display irgendwo her
erwerben. Also wo könnte man so etwas herbekommen ?

[Karl B. (gustav)]

Peter D. schrieb:
> Daher flackerten sie immer etwas, wie die alten
> Röhren-TV.

Meine "Russenuhr" hat 128 Hz als Multiplexfrequenz. Flimmert nicht.
Aber der TO möchte doch LCD-Arrays.

Daniel schrieb:
> Also wo könnte man so etwas herbekommen ?

Gezielt nach dem Fabrikat der Uhr im Netz suchen, dann nach Kauf
ausschlachten.

ciao
gustav

[H. H. (hhinz)]

Peter D. schrieb:
> Die Uhrenanzeigen hatte typisch 2 Segmentgruppen, die mit 50Hz
> gemultiplext wurden.

Das hat nicht jeder Uhrenchip so gemacht, mir fällt da sogar nur einer
ein.

[Michael K. (tschoeatsch)]

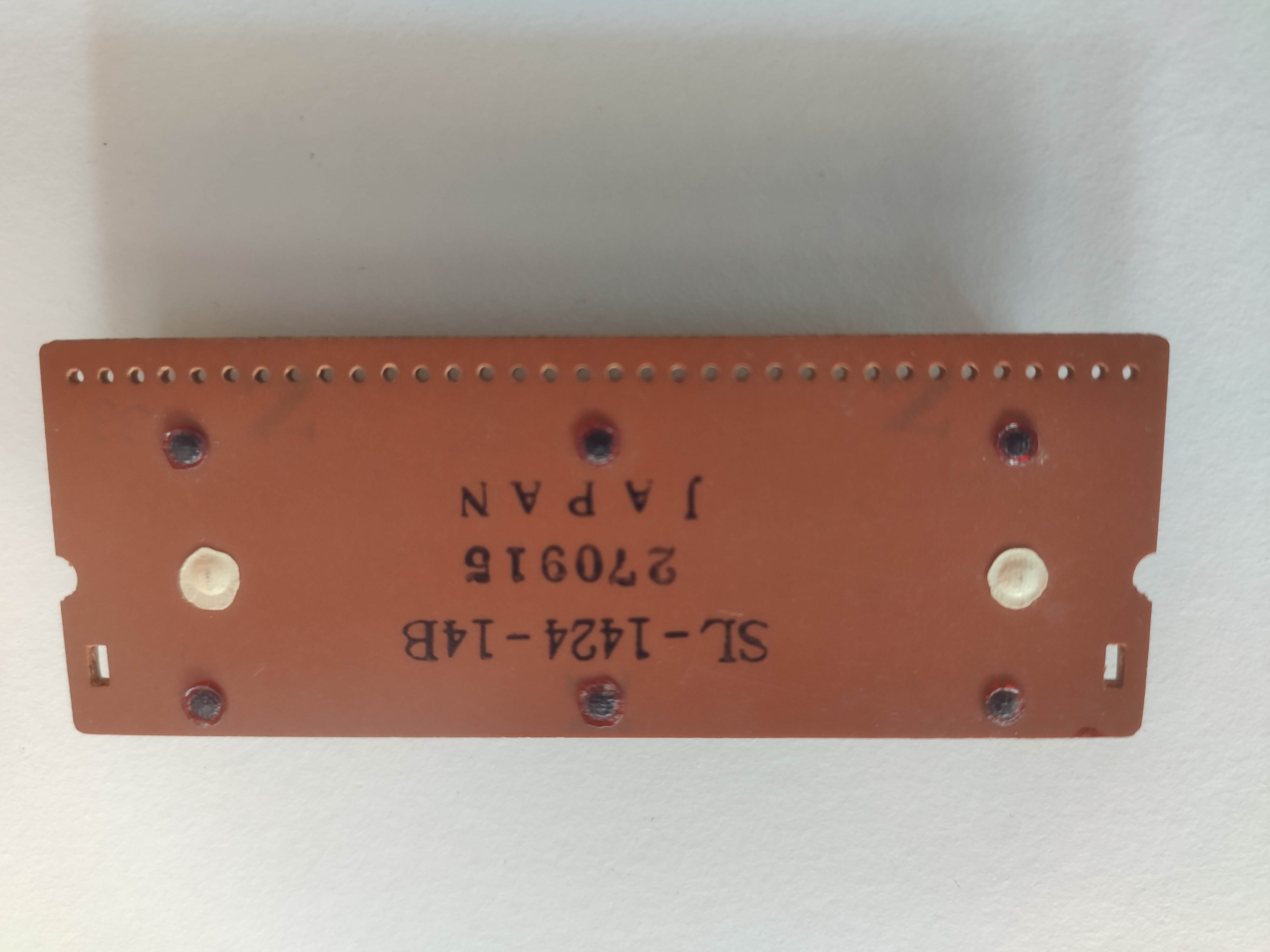

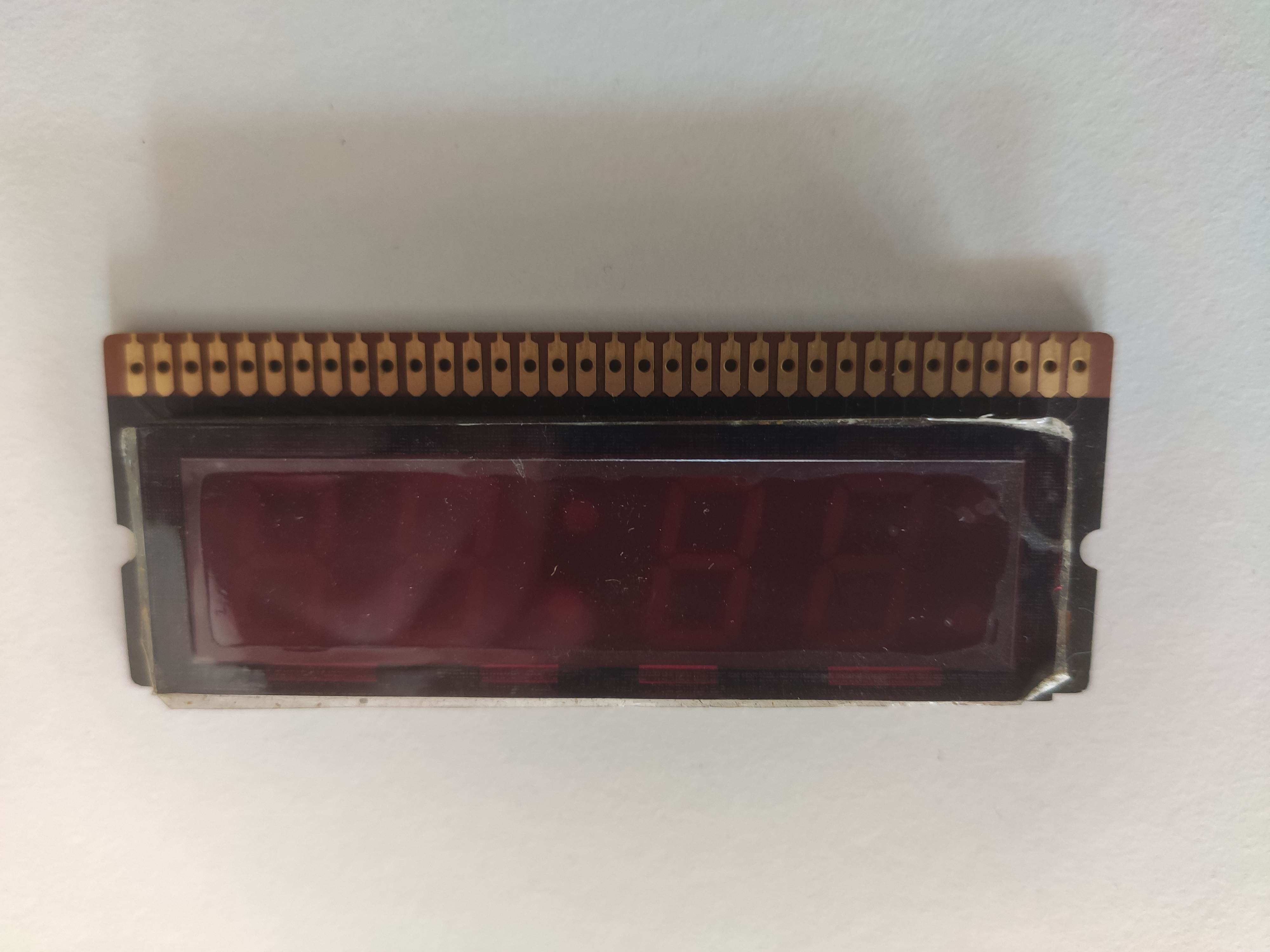

So was?

[Axel S. (a-za-z0-9)]

H. H. schrieb:
> Peter D. schrieb:
>> Die Uhrenanzeigen hatte typisch 2 Segmentgruppen, die mit 50Hz
>> gemultiplext wurden.
>
> Das hat nicht jeder Uhrenchip so gemacht, mir fällt da sogar nur einer
> ein.

Bei einer Anzeige mit 34 Pins für 4 Digits wird gar nichts gemultiplext.
Für die Darstellung von 18:88 reichen eigentlich 2+7+2+7+7=25 Pins für
die Kathoden und ein 26. Pin für die gemeinsame Anode.

[Otto K. (opto_pussy)]

Daniel schrieb:
> LED 7 Segment 3 1/2 Uhrendisplay

3 1/2 stellige Displays gehen nur bis 1999. Uhren-Displays dagegen sind
4 stellig, denn man will ja auch die 20:00 Uhr Marke überschreiten
können.

[Axel S. (a-za-z0-9)]

Otto K. schrieb:
> Daniel schrieb:
>> LED 7 Segment 3 1/2 Uhrendisplay
>
> 3 1/2 stellige Displays gehen nur bis 1999. Uhren-Displays dagegen sind
> 4 stellig

Nicht unbedingt. Außerhalb Europas gibt man 20:00 Uhr auch als 8:00 PM
an. Und solche Uhren wurden auch importiert. Aber ja, sie haben dann
meist noch 2 LED extra für AM und für PM. Trotzdem kommt man damit nicht
auf 34 Anschlüsse.

[Mario M. (thelonging)]

Axel S. schrieb:
> Außerhalb Europas gibt man 20:00 Uhr auch als 8:00 PM an.

Trotzdem gehen diese Uhren bis 12:00 Uhr. Die 3 1/2 Stellen gehen auf
die Übertreibungen der Messgeräte-Hersteller zurück. Die bezeichnen
einen Wertebereich bis 3999 auch als 3 3/4 Stellen.

[Axel S. (a-za-z0-9)]

Mario M. schrieb:
> Axel S. schrieb:
>> Außerhalb Europas gibt man 20:00 Uhr auch als 8:00 PM an.
>
> Trotzdem gehen diese Uhren bis 12:00 Uhr.

Was man ja prima auf einem Display mit der Konfiguration 18:88
darstellen kann.

> Die 3 1/2 Stellen gehen auf
> die Übertreibungen der Messgeräte-Hersteller zurück.
> Die bezeichnen einen Wertebereich bis 3999 auch als 3 3/4 Stellen.

Nicht direkt. Man hat halt damit angefangen den Wertebreich bis 1999 als
"3 1/2 Stellen" zu bezeichnen. Als man später ADC bauen konnte, die auch
einen Wertebereich bis 3999 abdeckten, brauchte man einen neuen
(Marketing) Begriff dafür. Eigentlich wäre 1/2 Stelle ja gut bis 4 (0..4
ist eine halbe Stelle). Aber das war ja schon vergeben. Also "3 3/4
Stellen". Und später das gleiche Spiel nochmal als man ADC bis 5999
Counts konnte. Die Werden dann schon mal "3 5/6 Stellen" bezeichnet.

[Daniel (jdb)]

Michael K. schrieb:
> So was?

Ja so sehen die aus.

[Michael K. (tschoeatsch)]

Ich hab dir eine PN geschickt.

[Martin S. (mmaddin)]

Peter D. schrieb:
> Die Uhrenanzeigen hatte typisch 2 Segmentgruppen

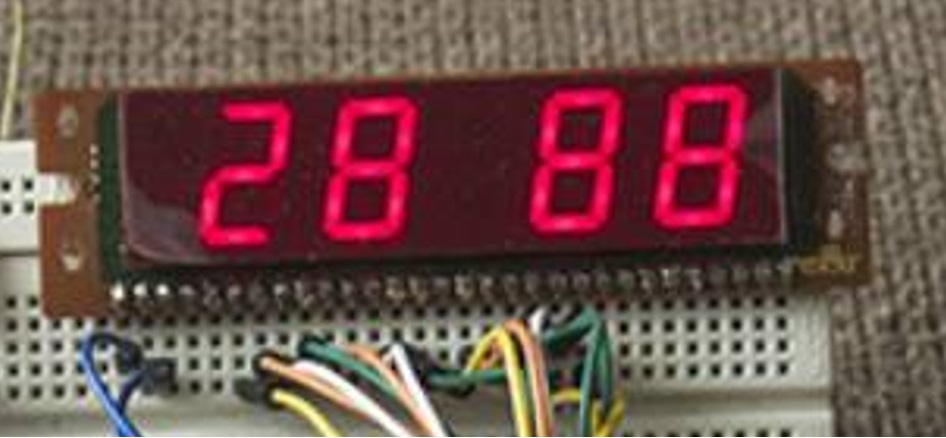

Beispiel Datenblatt SL1042  SL-1042  Sanyo 1042U

Beitrag "(V) Displays, Messerleisten, SUB-D Steckergehäuse"

[Harald W. (wilhelms)]

Axel S. schrieb:

> Was man ja prima auf einem Display mit der Konfiguration 18:88
> darstellen kann.

Und das ist dann 19 Uhr 28?

[H. H. (hhinz)]

Harald W. schrieb:
> Axel S. schrieb:
>
>> Was man ja prima auf einem Display mit der Konfiguration 18:88
>> darstellen kann.
>
> Und das ist dann 19 Uhr 28?

Prunksitzung.

[Martin S. (mmaddin)]

...

[Michael B. (laberkopp)]

Daniel schrieb:
> kennt einer einen Bezugspunkt von sowas ?

Alte Uhren(radios). Zuhauf auf Flohmärkten, Kleinanzeigen und im
Elektroschrott zu finden. Nur welches Modell genau das von dir
gewünschte Display enthält, müsste man vorher ergründen. Meine beiden
können 24h.

[Karl B. (gustav)]

Michael B. schrieb:
> Meine beiden
> können 24h.

...für wenige Millisekunden.
Die Resetschaltung musste extra umgemodelt werden.
Einfach nach "Logik" zwei Dioden rein, berücksichtigt nicht die Laufzeit
in den ICs.
Aber die "andere" Uhr ist in der Hinsicht besser.

ciao
gustav

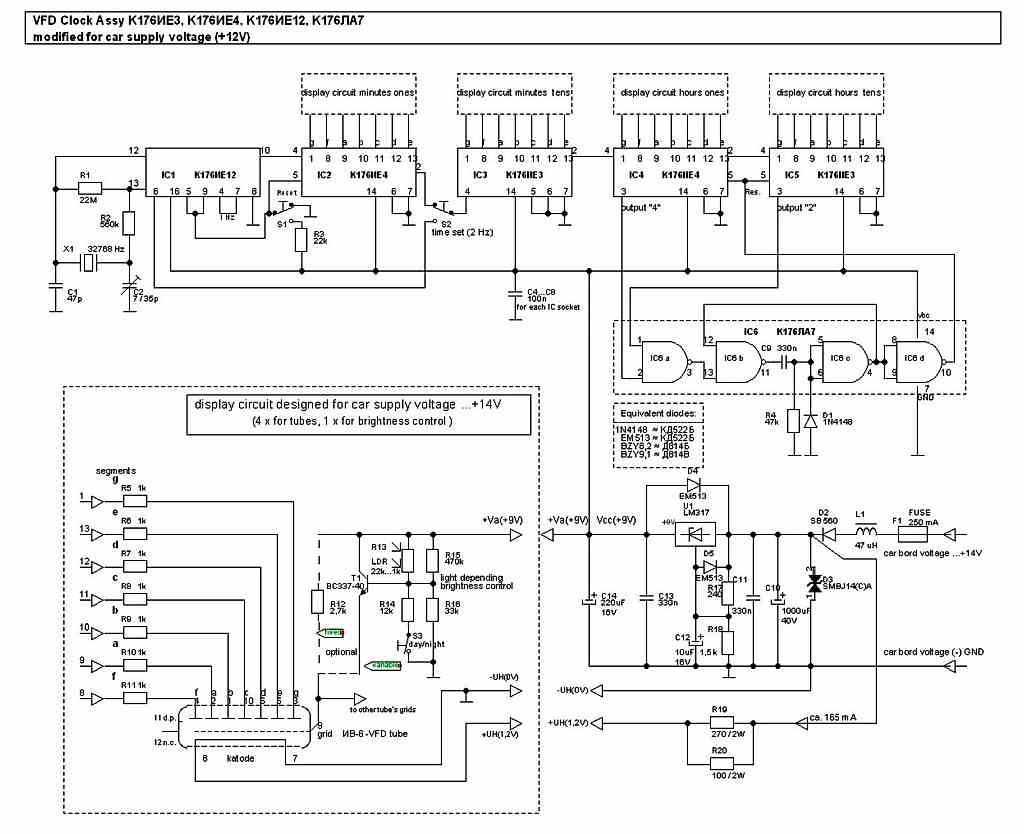

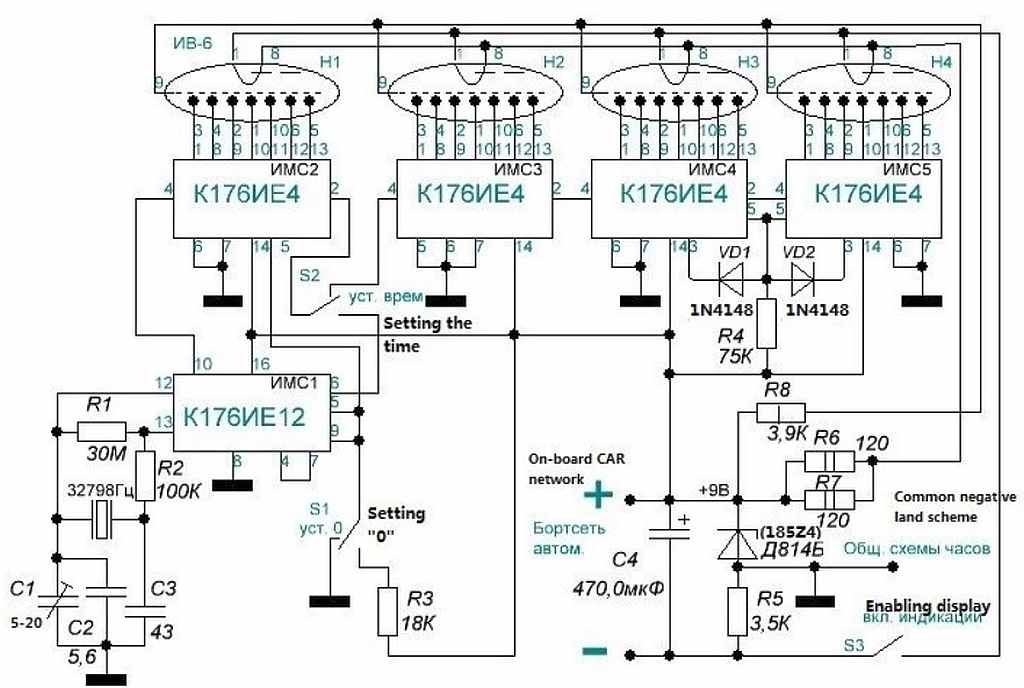

P.S.: Schaltplan enthält noch Fehler! Im zweiten Bild sieht's schon
besser aus.
