[V] Option 001 für HP/Agilent 33120a Funktionsgenerator

OP #7910686

Hallo,

ich habe noch zwei selbst erstellte Optionsboards für den HP/Agilent/Keysight Funktionsgenerator 33120a. Das Board fügt einen Eingang und einen Ausgang für eine 10 Mhz Referenzfrequenz hinzu.

Abweichend zum originalen Optionsboard ist ein 10 MHz OCXO anstelle eines 40 MHz TCXO verbaut. Auch die Montage ist abweichend und erfordert 3 Löcher im inneren Metallrahmen.

Kicad und Gerber Dateien gibt es hier: https://github.com/Qw3rtzuiop/33120a-option-001

Die beiden Boards sind aus unterschiedlichen Revisionen:

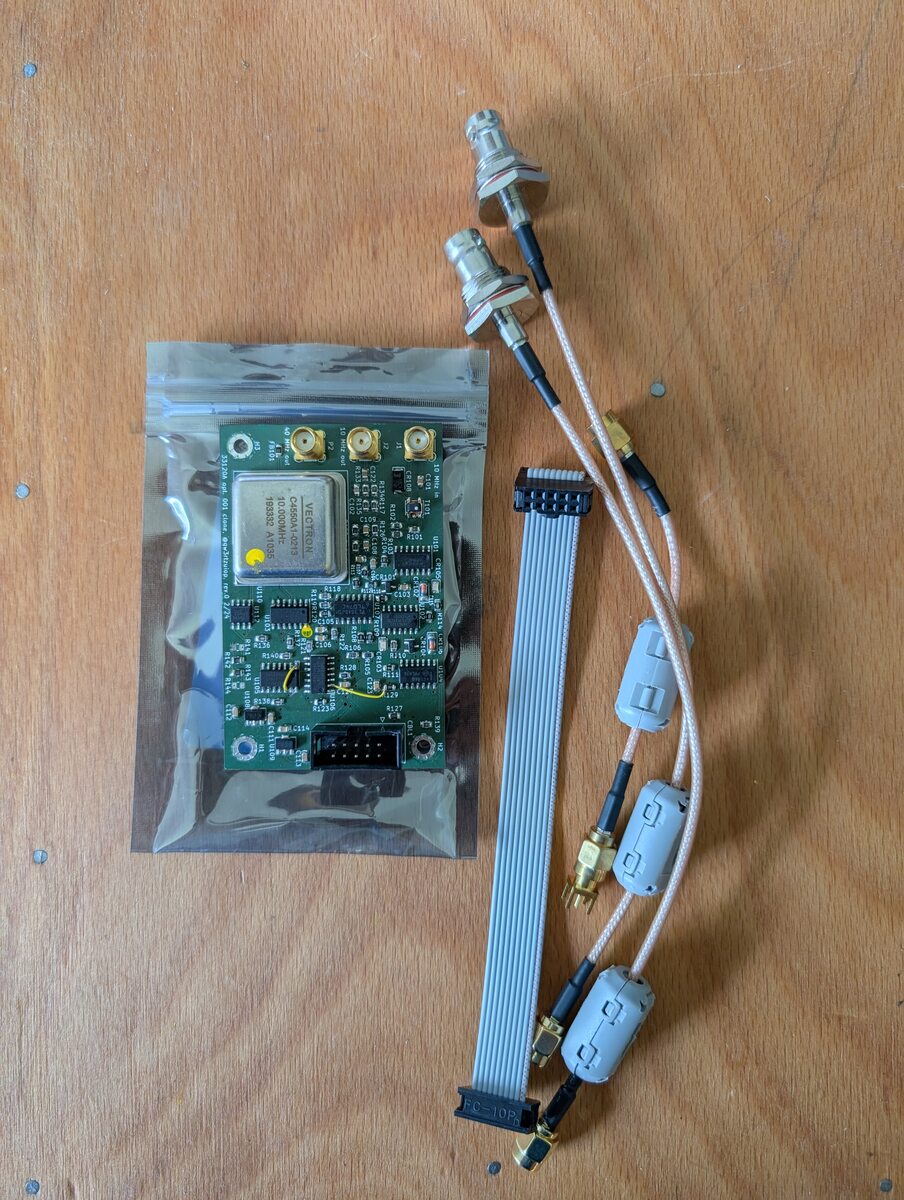

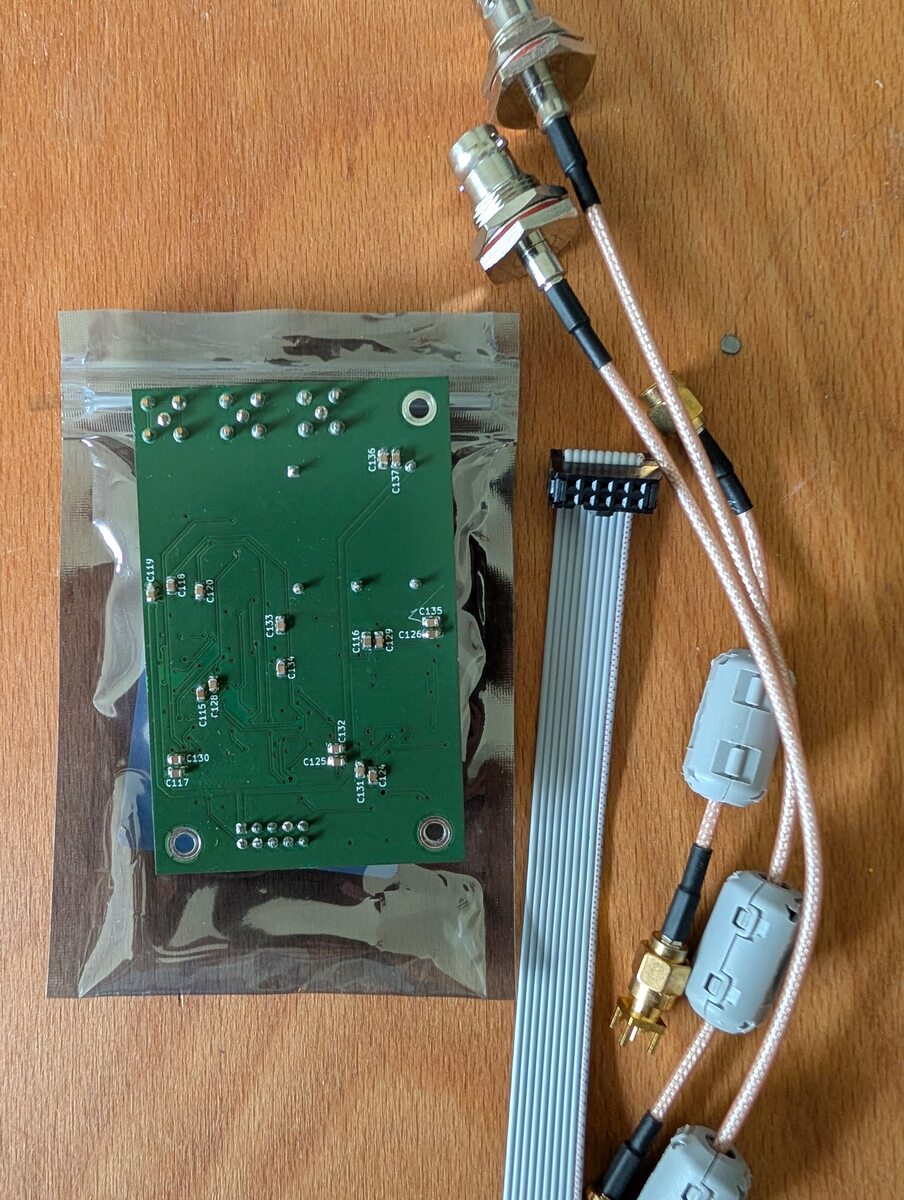

Board 1 ist der Prototyp mit zwei nachträglichen gelben Drähten. Es sind einfache Koaxialkabel (Die Eingangsbuchse ist anders als bei den Originalbuchsen nicht isoliert) dabei. Die Verbindung zum Mainboard ist SMA-SMA. In den 33120a ist wohl aber meistens SMB verbaut. Eine Buchse zum tauschen liegt bei.

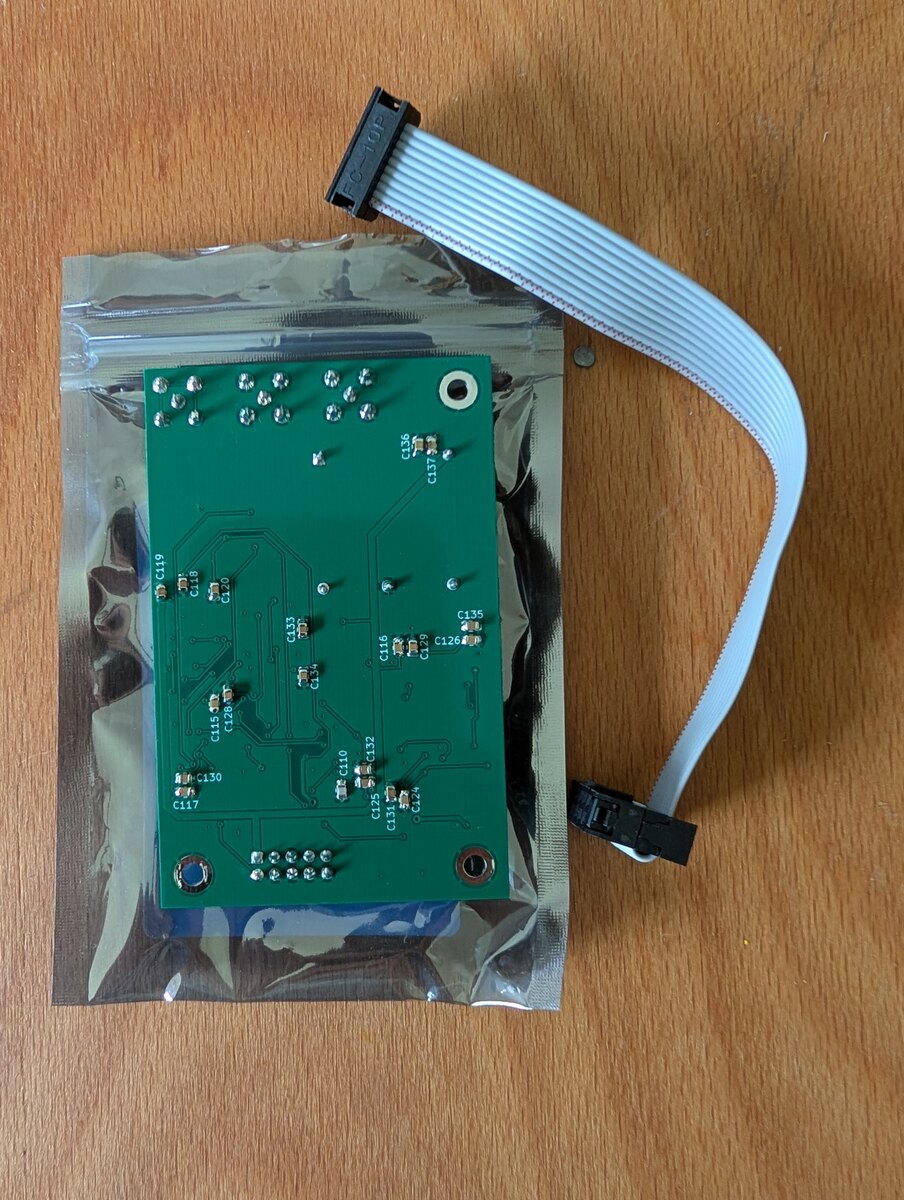

Board 2 ist die korrigierte Version. Es sind keine Koaxialkabel dabei.

Preis: Board 1 35€ Board 2 35€

Bei Fragen gerne melden.

Angehängte Dateien:
