[VS] Video-Interface von 1979

[H. H. (hhinz)]

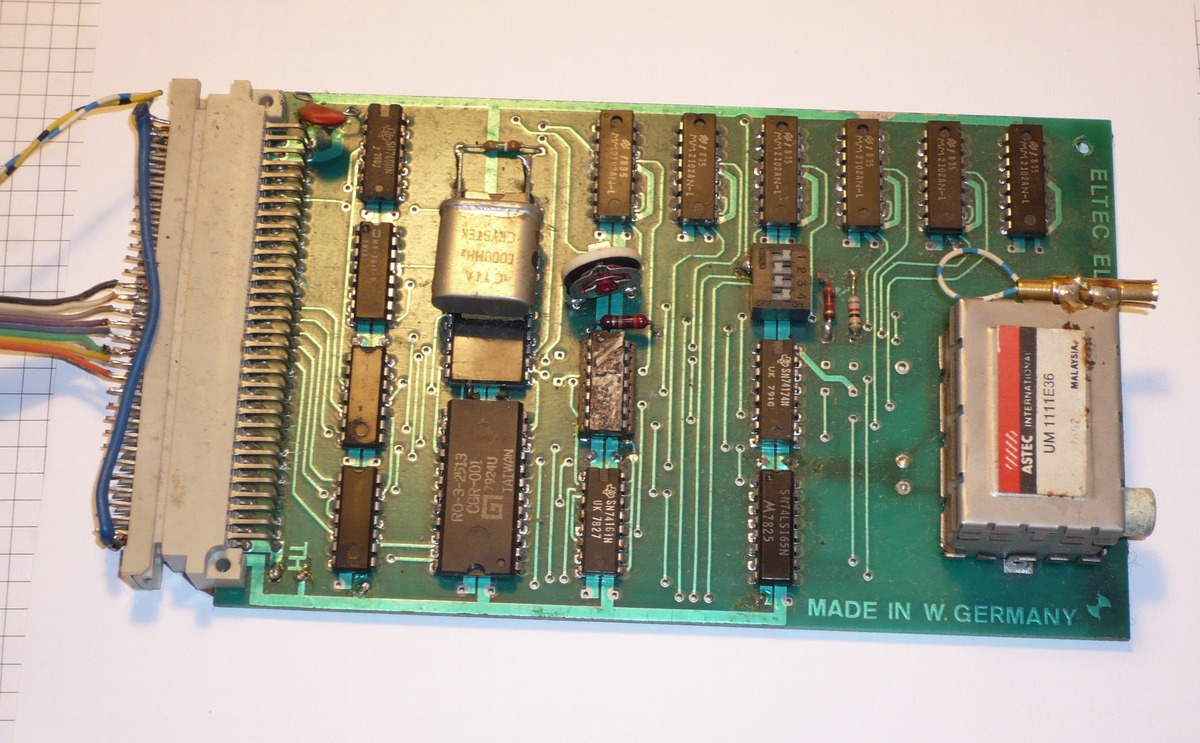

Hatte ich vor vielen Jahren an einem AIM-65 hängen.

Kurzer Test ergab sauberes BAS am Ausgang, und auch ein HF-Modulator
(AFAIR UHF Kanal 36) ist vorhanden.

Angesteuert wird es mit 7 Bit + Strobe, AFAIR. Unterlagen gibts keine
mehr.

Optisch könnte es etwas Pflege vertragen.


Wäre doch sicher was für unseren Sammler Wolfgang Robel. :-)


Versand als Päckchen via Hermes oder DHL.

[Wolfgang R. (Firma: www.wolfgangrobel.de) (mikemcbike)]

Das wäre mehr als super!
DHL bitte, PN ist raus.

[Hmmm (hmmm)]

H. H. schrieb:
> Unterlagen gibts keine mehr.

Sieht nach dem hier aus:

http://bitsavers.org/pdf/eltec/eurocom-I/video_interface_vic1_vic2.pdf
http://www.bitsavers.org/pdf/eltec/brochures/pricelist_Eurocom1.pdf

[H. H. (hhinz)]

Wolfgang bekommts.

[H. H. (hhinz)]

Hmmm schrieb:
> Sieht nach dem hier aus:
>
> http://bitsavers.org/pdf/eltec/eurocom-I/video_interface_vic1_vic2.pdf
> http://www.bitsavers.org/pdf/eltec/brochures/pricelist_Eurocom1.pdf

Ja, ganz genau das ist es!

Hätte nicht gedacht, dass man da noch was findet.

Besten Dank!

[Wolfgang R. (Firma: www.wolfgangrobel.de) (mikemcbike)]

H. H. schrieb:
> Optisch könnte es etwas Pflege vertragen.

Done... ;-) Danke nochmal für das interessante Teil!

[Andreas S. (Firma: Schweigstill IT) (schweigstill)]

Auf dem Originalbild waren mir auch zuerst die fehlenden bzw. teilweise
sogar wieder entfernten Abblockkondensatoren aufgefallen, die Wolfgang
dann offenbar wieder nachbestückt hat.

Ist bekannt, warum sie entfernt wurden? Waren das noch die alten,
feuergefährdeten Tantalperlen?

[Wolfgang R. (Firma: www.wolfgangrobel.de) (mikemcbike)]

Es waren wohl nur ein paar bestückt - das waren aber alles 100nf
Keramiker.
Tantal sind nur die zwei Kondensatoren direkt an der Stecklerleiste, die
habe ich auch nicht nachbestückt.

Die alten Keramikdinger brechen schnell ab... vielleicht war das das
Problem. Es geht ohne ja auch, aber nicht so störsicher.

[Christoph db1uq K. (christoph_kessler)]

An meinem AIM-65 hängt ein Elekterminal, das war sehr ähnlich gebaut.
Hier ist es der CRT-Controller von Standard Microsystems:
https://datasheet4u.com/datasheet/SMSC/CRT96364A-1412072

[.● Des|ntegrator ●. (Firma: FULL PALATINSK) (desinfector)]

jo, solch ein klein-TV steht hier auch noch.

[Wolfgang R. (Firma: www.wolfgangrobel.de) (mikemcbike)]

.● Des|ntegrator ●. schrieb:
> jo, solch ein klein-TV steht hier auch noch.

Der ist gut zum Testen aber völlig ungeeignet zum Lesen...

[Christoph db1uq K. (christoph_kessler)]

Mit der damals üblichen Auflösung ging das schon noch.
Hier die Beschreibung des Elekterminals. Einseitige Platine mit vielen
Drahtbrücken, selbst geätzt und bestückt:
https://www.elektormagazine.de/articles/elekterminal
Mein Monitor war ein tragbarer SW-TV von Nordmende, ein Videoeingang
nachträglich eingebaut.

[Wolfgang R. (Firma: www.wolfgangrobel.de) (mikemcbike)]

Das VIC2 von Eltec entspricht ziemlich genau dem Elekterminal, nur, dass
da nicht die Tastatur dabei war, aber im Gegensatz zum hier gezeigten
VIC1 ein Serieller Umsetzer...
Das Elekterminal fehlt mir noch in meiner Exponateliste...

[H. H. (hhinz)]

Andreas S. schrieb:
> Auf dem Originalbild waren mir auch zuerst die fehlenden bzw.
> teilweise
> sogar wieder entfernten Abblockkondensatoren aufgefallen, die Wolfgang
> dann offenbar wieder nachbestückt hat.
> Ist bekannt, warum sie entfernt wurden? Waren das noch die alten,
> feuergefährdeten Tantalperlen?


Da waren nie welche drin.

[H. H. (hhinz)]

Wolfgang R. schrieb:
> .● Des|ntegrator ●. schrieb:
>> jo, solch ein klein-TV steht hier auch noch.
>
> Der ist gut zum Testen aber völlig ungeeignet zum Lesen...

Einen 9" Grünmonitor hab ich noch, aber der ist noch nicht zu
verschenken. :-)

[Thomas W. (goaty)]

Wolfgang mach doch Mal wieder ein Video !
