Guten Tag an Alle Ich suche das Datenblatt zu dem genannten LCD Display. Besten Dank im Voraus Norbert
Norbert schrieb: > Ich suche das Datenblatt zu dem genannten LCD Display. Das ist ein Standarddisplay mit HD44780 kompatiblem Controller. Auch die Anschlussbelegung ist 08/15.
H. H. schrieb: > Norbert schrieb: >> Ich suche das Datenblatt zu dem genannten LCD Display. > > Das ist ein Standarddisplay mit HD44780 kompatiblem Controller. Auch die > Anschlussbelegung ist 08/15. Und genau die Belegung 08/15 des 18pol. Anschlusses habe ich nicht.
Norbert schrieb: > Und genau die Belegung 08/15 des 18pol. Anschlusses habe ich nicht. Kennst du den Forumsbeitrag hier schon? https://www.forum-inside.de/topic.cgi?forum=16&topic=149 Den habe ich nur überflogen, aber da scheint die Anschlussbelegung genannt zu werden.
:
Bearbeitet durch User
Norbert schrieb: > 18pol. Anschluss Dann hast du eine kundenspezifische Ausführung, normal wären 16 Pole. Zu der gibts natürlich kein öffentliches Datenblatt.
Frank O. schrieb: > Zwei Pins mehr, vielleicht noch extra Licht? Die 16 Pins sind schon mit Backlight.
H. H. schrieb: > Die 16 Pins sind schon mit Backlight. Ja klar, aber wenn es für einen Kunden spezifisch hergestellt wird? War auch nur eine Idee.
Norbert schrieb: > zu dem genannten LCD Display Aha, wieder mal ein Display das LCD anzeigt. Ein sogenanntes "Liquid Crystal Display Display".
Frank O. schrieb: > Ja klar, aber wenn es für einen Kunden spezifisch hergestellt wird? H. H. schrieb: > Dann hast du eine kundenspezifische Ausführung,
Deshalb kam ich ja auch auf die Idee für zusätzliches Licht, weil du das "kundenspezifisch" geschrieben hast. Da ich viel in der Industrie unterwegs war, weiß, dass es ziemlich oft schlecht ablesbare Displays dort zu finden gibt und es oft an der Umgebung liegt. Daher diese Vermutung. Aber vielleicht schaut sich der TO die anderen Anschlüsse an und prüft, ob die so passen. Dann kann er die zwei übrigen sicher nachverfolgen und so den Sinn heraus finden.

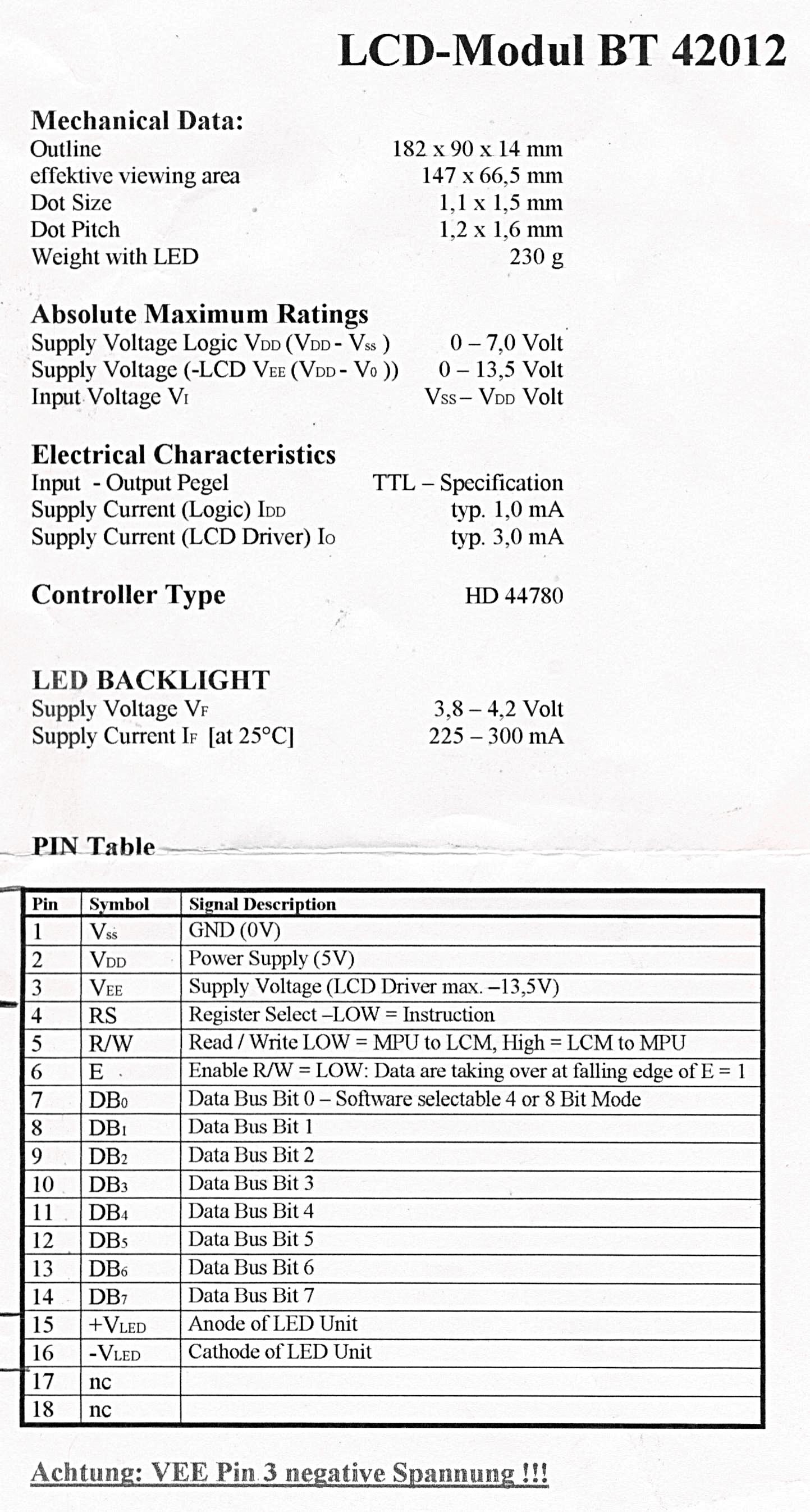

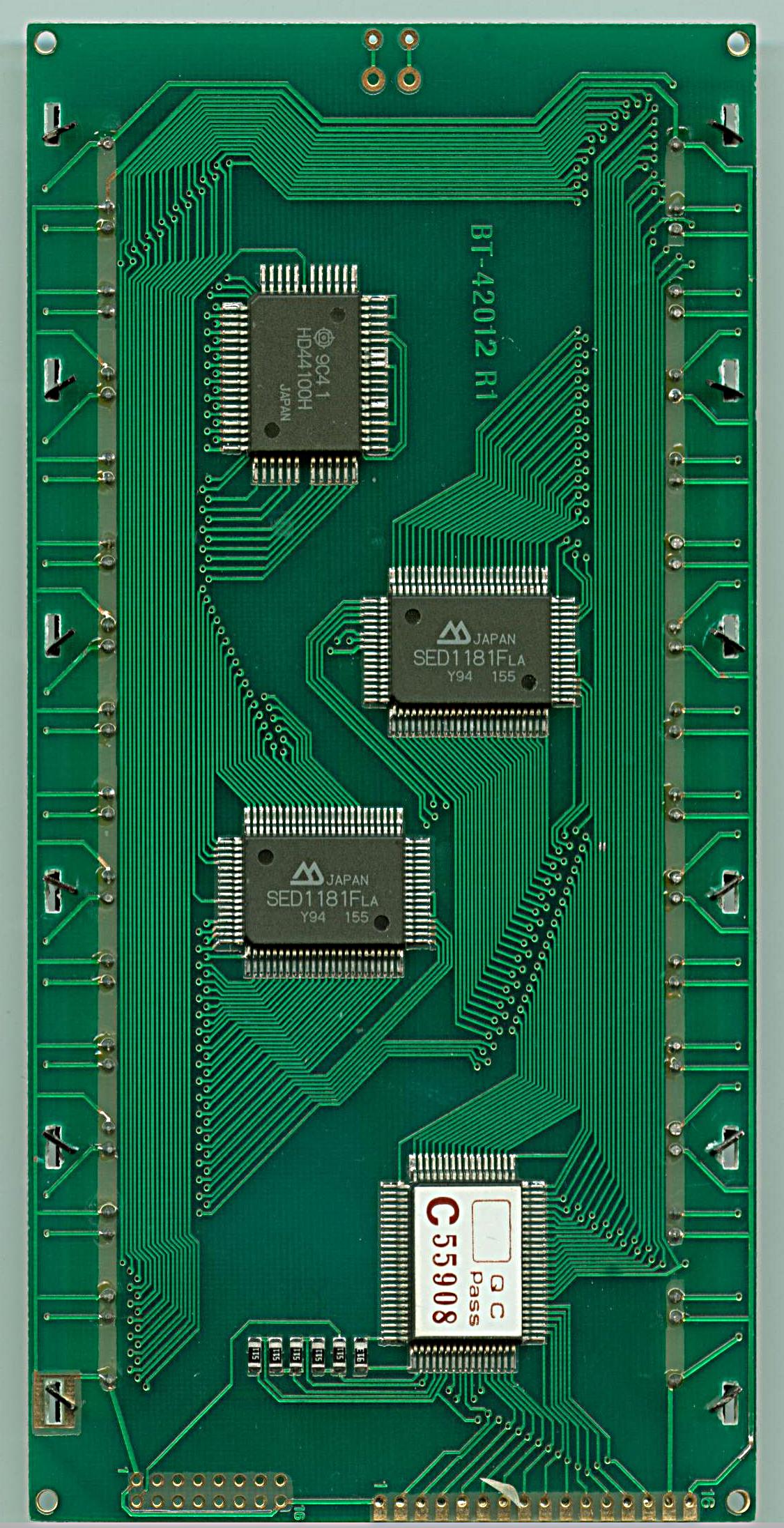

https://forum.electronicwerkstatt.de/phpBB/jpg.php?b_datei=00296_1030092468_42012 da gibt es 18 Anschlüsse, aber 17 und 18 sind nc Platinenoberseite: https://forum.electronicwerkstatt.de/phpBB/jpg.php?b_datei=00296_1030116556_42012-hinten BT = BATRON ist wohl eine Hausmarke von Datamodul? https://www.data-modul.com/de/produkte/hardware/displays/passive-displays
:
Bearbeitet durch User
Christoph db1uq K. schrieb: > https://forum.electronicwerkstatt.de/phpBB/jpg.php?b_datei=00296_1030092468_42012 > da gibt es 18 Anschlüsse, aber 17 und 18 sind nc In Color: https://www.mikrocontroller.net/attachment/680936/BT42012.pdf
:
Bearbeitet durch User
Das sieht dem Foto aber nicht ähnlich. Einreihig 16 Pins und darunter zweireihig 2*9? Zumindest steht hier dass 17/18 eine "Electroluminescent Lamp optional" sind. Ich meine, ich hätte noch einen alten Datamodul Katalog.
Wastl schrieb: > Norbert schrieb: >> zu dem genannten LCD Display > > Aha, wieder mal ein Display das LCD anzeigt. > Ein sogenanntes "Liquid Crystal Display Display". LCD-Display, VFD-Display sind etablierte Bezeichnungen, trotz der Doppeldeutigkeit. Selbst im Onlinehandel findet man diese Bezeichnungen. Wenn aber der Forums-Apostrophhansel nichts fachliches beizutragen hat sucht er halt nach etwas anderem.
Es geht nix verloren, ich musste nur eine Weile suchen. Das Datenblatt zeigt aber auch die neuere Version.
> https://www.mikrocontroller.net/attachment/680943/Batron1998.pdf
Und da zeigt sich schnell, dass die komlette Bezeichnung mehr als nur
BT42012 ist.
Die komplette Bezeichnung lautet: BT 42012AVSP-11. Besten Dank Norbert
:
Bearbeitet durch User
