Forum: Analoge Elektronik und Schaltungstechnik Schaltplanhilfe mit TRIAC L201E3


Schaltplanhilfe mit TRIAC L201E3
von Martin (maky)

Angehängte Dateien:
Lesenswert?
• ▲
▼
Hallo zusammen,

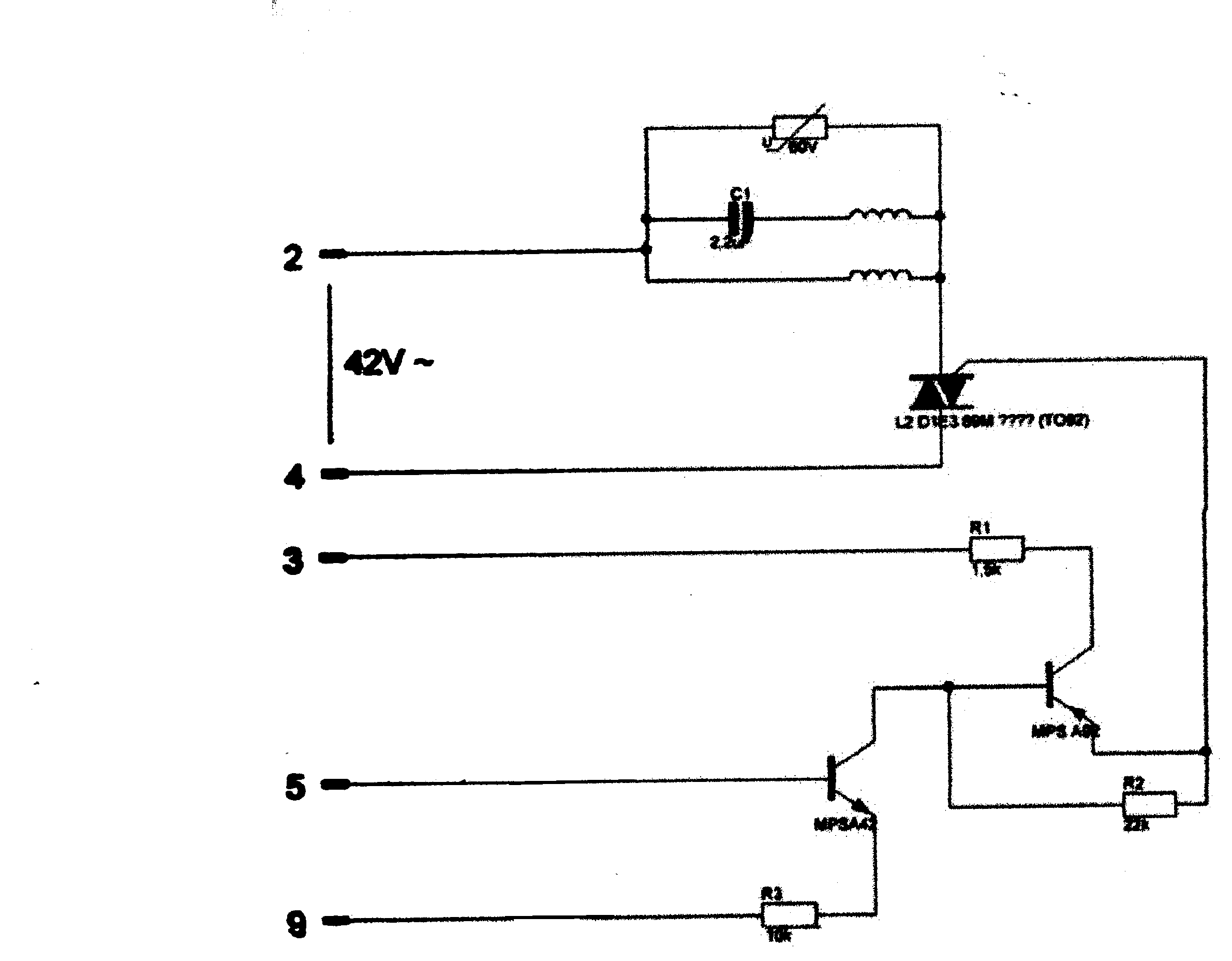

wer kann mir bei dem (historischen) Schaltplan helfen.
Es handelt sich um den TRIAC L201E3, bei der Induktivität
um einen (Synchron?)-Motor.

Meine Ideen:
- PIN 2 und 4: 42 V AC Motorversorgung
- PIN 3: vermutlich 12 V Versorgungsspannung
- PIN 5: vermutlich 5V Motor an/aus
- PIN 9: vermutlich GND

Kann das stimmen? Alternative Ideen?

Viele Grüße und vielen Dank
Martin
