Suche Datenblatt zu LCD Optrex DMC40120-1

[Michael G. (saveline)]

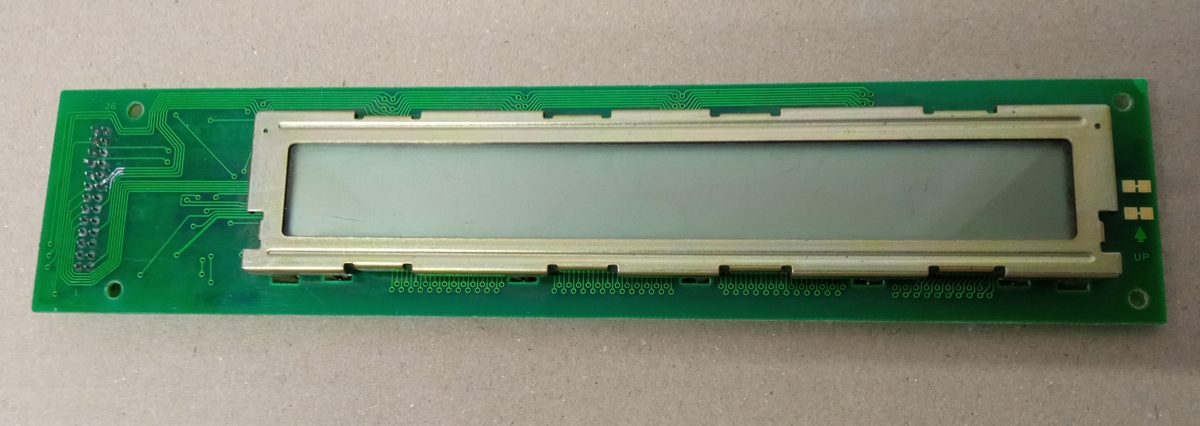

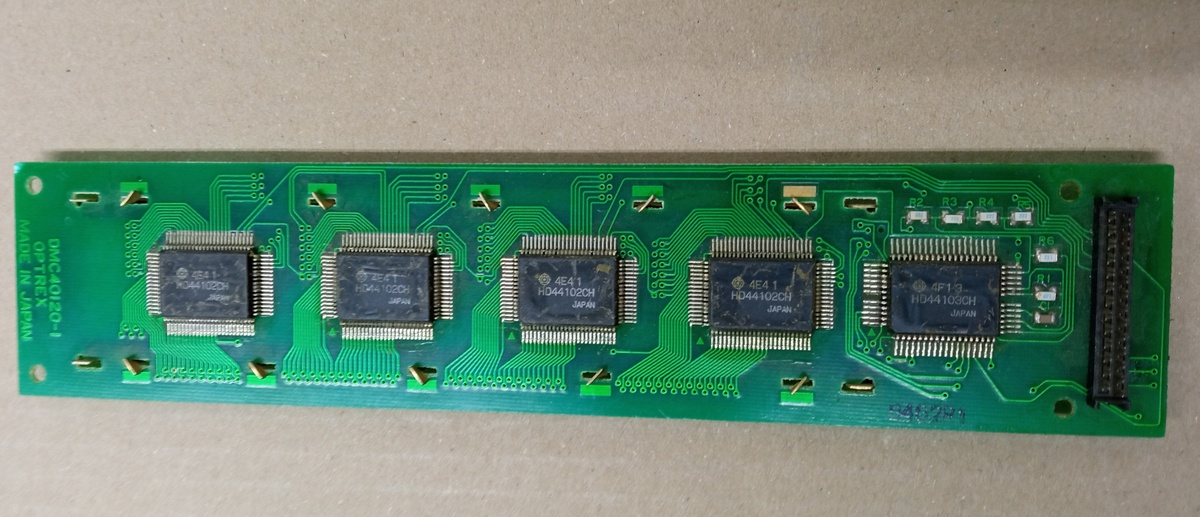

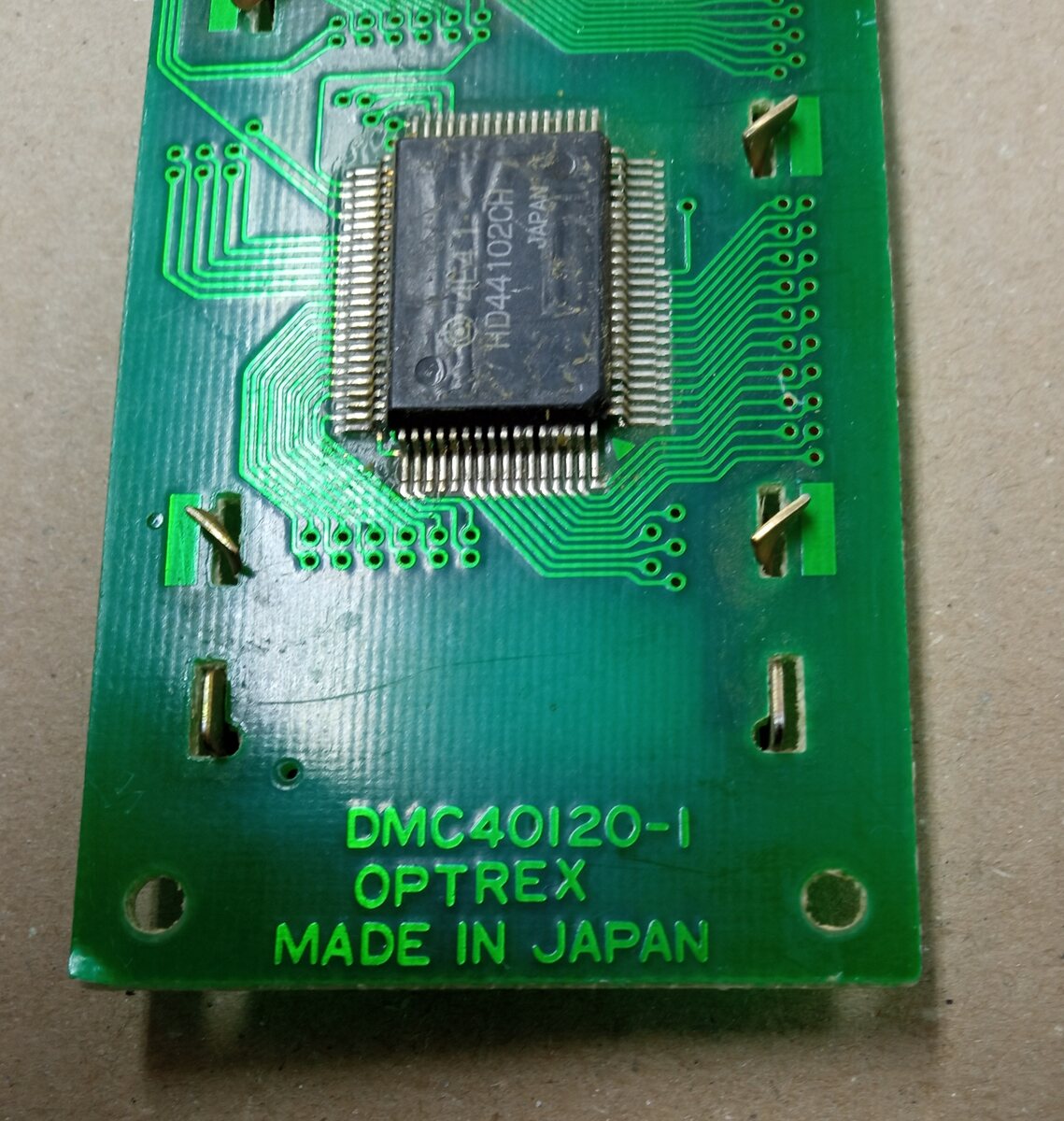

Suche Datenblatt zu LCD Optrex DMC40120-1 oder nur die Anschlußbelegung
zu dem 26-pol Anschluß. Die Versorgungsspannung kann man ja an Hand der
4xHD44102CH + 1xHD44103CH noch rausklingeln. Kann mir da jemand
weiterhelfen? Google bringt nur jede Menge Ergebnisse zu Augentropfen,
vielleicht brauche ich die um was zu finden.

[H. H. (hhinz)]

Den Rest kannst du doch ebenso rausklingeln, siehe Datenblatt des
HD44102.

[Arne R. (ebps)]

Michael G. schrieb:
> Google bringt nur jede Menge Ergebnisse zu Augentropfen,

Hier ist Google wohl ergiebiger:
https://web.archive.org/web/20030619225239/http://home.nikocity.de/woe/lcd/dmc40120.pdf

Anschlussbelegung bitte selbst auf Plausibilitaet pruefen.

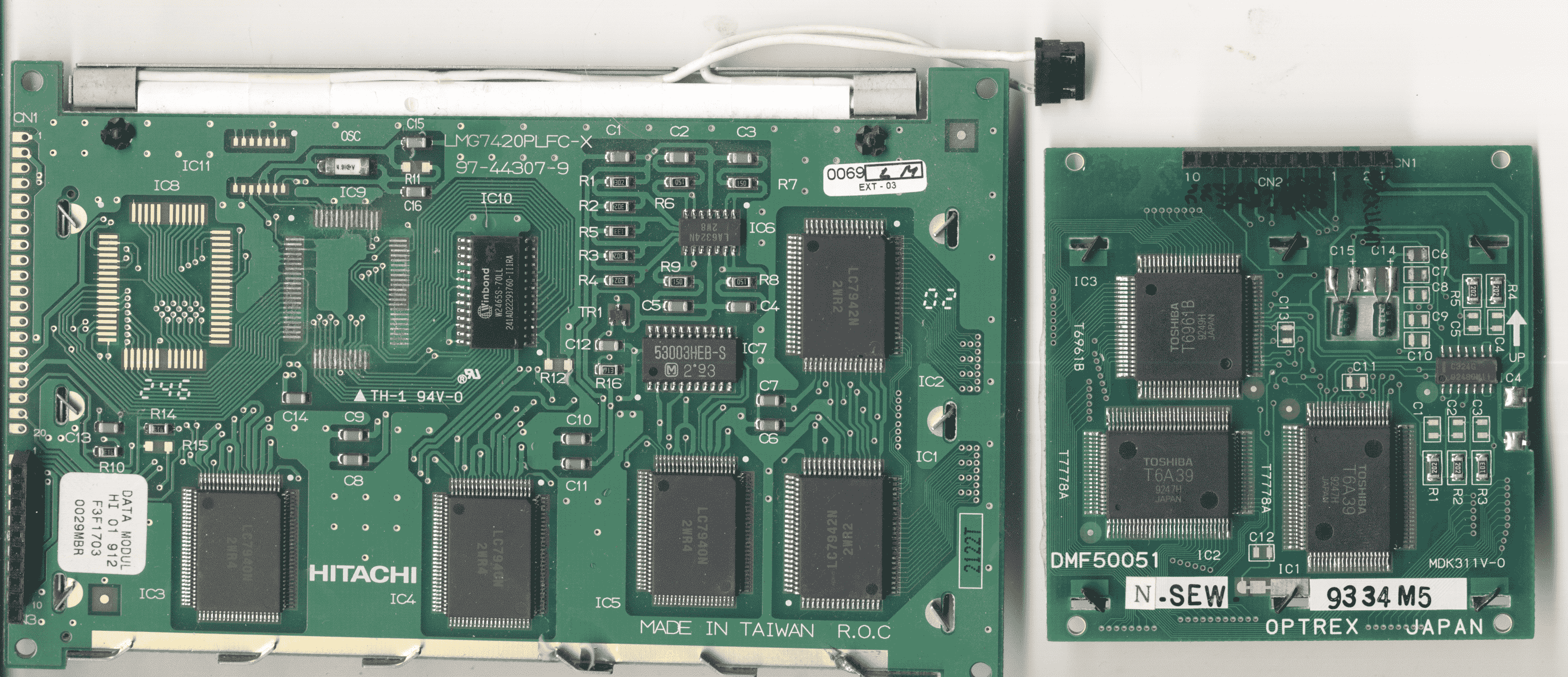

[Christoph db1uq K. (christoph_kessler)]

Das waren noch Zeiten, als solche Grafikanzeigen noch ein Schnäppchen
waren. Seit Jahren liegen sie hier im Keller herum. Ich habe sie damals
mit einem AVR in Assembler angesteuert, die Quelltexte müssten noch
irgendwo auf der Platte schlummern.

Datenblätter zu den Zeilen- und Spaltentreibern gibts hier
https://www.alldatasheet.com/datasheet-pdf/view/169418/HITACHI/HD44102.html
(4* vorhanden)
https://www.alldatasheet.com/datasheet-pdf/view/116833/HITACHI/HD44103.html
(1* vorhanden)

So ähnlich nur doppelt soviele HD44102 dürfte der Schaltplan aussehen.
Also 16*200 Pixel.
