Forum: Platinen Altium: nur eine Kupferlage


von Markus L. (markuslatzel)


Lesenswert?

Hallo,

ich möchte in Altium Designer (V25.6.2) einen LayerStack mit nur einer
Kupferlage anlegen (soll eine flexible Leiterplatte werden).

Im Layerstack Manager (Rechtsklick auf die Kupferlage) ist "delete
Layer" ausgegraut.

Ich kann natürlich die unerwünschte Kupferlage einfach ignorieren, aber
ich würde gerne den korrekten Layerstack konfigurieren, damit das in der
Dokumentation auch korrekt ausgegeben wird.

Kennt Jemand eine Möglichkeit, die vorletzte 'Kupferlage zu entfernen?

Vielen Dank,
Markus

von Alexander R. (alro)


Angehängte Dateien:

Lesenswert?

Hallo Markus,

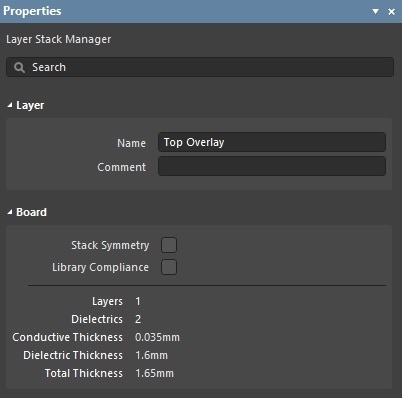

"Stack Symmetry" in den Eigenschaften ist ausgeschaltet?

Grüße Alex

: Bearbeitet durch User
von Markus L. (markuslatzel)


Lesenswert?

Alexander R. schrieb:
> Hallo Markus,
>
> "Stack Symmetry" in den Eigenschaften ist ausgeschaltet?
>
> Grüße Alex

Alexander R. schrieb:
> "Stack Symmetry" in den Eigenschaften ist ausgeschaltet?

Ja, ist ausgeschaltet.

von Frank K. (fchk)


Angehängte Dateien:

Lesenswert?

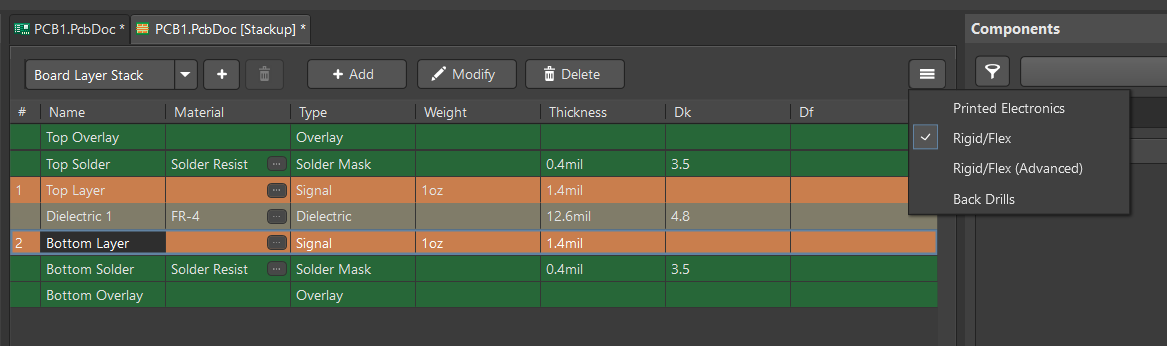

Kannst Du im ≡ Menü "Rigid/Flex" auswählen? Dann sollte das gehen.

fchk

von Markus L. (markuslatzel)


Angehängte Dateien:

Lesenswert?

Frank K. schrieb:
> Kannst Du im ≡ Menü "Rigid/Flex" auswählen? Dann sollte das gehen.

Ja, kann ich aktivieren. Das ändert aber leider nichts an der Situation.
Der Menüpunkt bleibt ausgegraut.

von Bradward B. (Firma: Starfleet) (ltjg_boimler)


Lesenswert?

> ich möchte in Altium Designer (V25.6.2) einen LayerStack mit nur einer
> Kupferlage anlegen

Single Layer war/(ist) nur in einigen wenigen Altium Version durch
Löschen des Bottom Layer möglich.

Version 25 hat dann wieder einige single layer "Möglichkeiten".

Die laufen aber darauf hinaus, das man sich mit dem PCB-Fertiger
abstimmt, da man letzlich einen unvollständigen Gerber Satz liefert,
Altium besteht eben intern auf Minimum 2-Layer (wegen "drill pairs"),
gestattet aber, einen Kupfer-layer "zu unterdrücken" (Dicke 0 µm u.ä.).


Details dort:
https://www.altium.com/documentation/knowledge-base/altium-designer/define-single-layer-stackup?srsltid=AfmBOop0cM569_d8w5Ruc300Udb89eVFij2EqN4Qd3VnPKA2ayMgOEju

: Bearbeitet durch User
von Markus L. (markuslatzel)


Angehängte Dateien:

Lesenswert?

Bradward B. schrieb:
> Details dort:
>
https://www.altium.com/documentation/knowledge-base/altium-designer/define-single-layer-stackup?srsltid=AfmBOop0cM569_d8w5Ruc300Udb89eVFij2EqN4Qd3VnPKA2ayMgOEju

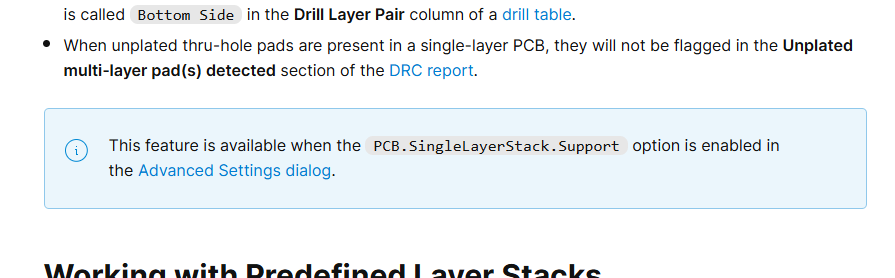

Jetzt klappts. Ich musste im "Advanced Settings Dialog" den Support für
Single Layer PCB aktivieren (wie in der Dokumentation angegeben).

Vielen Dank für die Antworten.

Markus

von Bradward B. (Firma: Starfleet) (ltjg_boimler)


Lesenswert?

> Jetzt klappts. Ich musste im "Advanced Settings Dialog" den Support für
> Single Layer PCB aktivieren (wie in der Dokumentation angegeben).

im Support/Knowledge-Base wird erwähnt, das dazu eine weitere Option
enabled sein muß: "PCB.RigidFlex.SubstackPlanning".
Wahrscheinlich durch die Option "Rigid/Flex" erledigt. Und das Ganze
geht wohl nicht vor V24.8. :
https://www.altium.com/documentation/knowledge-base/altium-designer/cannot-define-single-layer-pcb?srsltid=AfmBOoqfNh6oAM055emBSpk9wDKCLjYPSw7GmmyClmeQFyzEgK7IBD-x


> (wie in der Dokumentation angegeben).
Altium ist halt ein "Software-Moloch" der zu komplex ist um für den
Anwender "selbsterklärend" zu sein.

: Bearbeitet durch User
