Ich versuche ein Board mit einer TMS70C08FNL-CPU zu reparieren. Leider
finde ich zu der CPU kein Datenblatt oder Pinout.
Die TMS7000-Serie hat nur 44Pin, der TMS70C08FNL aber 68Pin. Außer
Bestellhinweisen kann ich im Netz nichts darüber zu finden.

[Torsten B. (butterbrotstern)]

Schau mal, ob dieses PDF mit einem 68-pin FN / FZ PACKAGE in etwa passt:
TMS370Cx5x  8-BIT MICROCONTROLLER
SPNS010F – DECEMBER 1986 – REVISED FEBRUARY 1997
https://www.farnell.com/datasheets/1535446.pdf

oder hier:
https://electrickery.nl/comp/tms7k/doc/

[Christoph db1uq K. (christoph_kessler)]

Hier gibt es das 618-seitige Datenbuch von 1989
https://www.alldatasheet.com/datasheet-pdf/download/1438268/TI/TMS70C20.html

Leider ist der Typ nicht enthalten, sollte also eher neuer sein.

[H. H. (hhinz)]

Christoph db1uq K. schrieb:
> Hier gibt es das 618-seitige Datenbuch von 1989
> https://www.alldatasheet.com/datasheet-pdf/download/1438268/TI/TMS70C20.html
>
> Leider ist der Typ nicht enthalten, sollte also eher neuer sein.

In der Version von 1991 wäre er drin, aber die scheint nirgends
verfügbar.

https://abzman2k.wordpress.com/wp-content/uploads/2024/04/20230110_172859.jpg

[Christoph db1uq K. (christoph_kessler)]

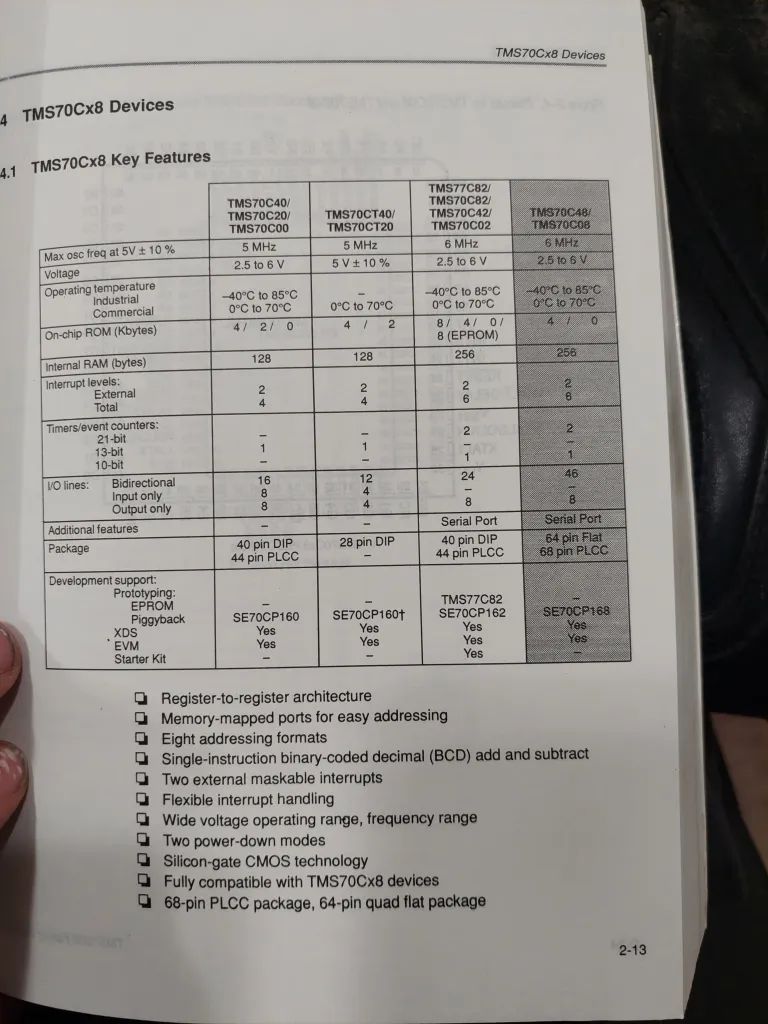

https://abzman2k.wordpress.com/2024/04/25/tms7000-dumper-rev-b-sneak-peek-and-obscure-footprint-processor-dumping/
da ist noch eine Spalte daneben abgebildet, hier das Foto.

[H. H. (hhinz)]

https://github.com/palazzol/TMS7xxx_dumper/tree/main/images/latest%20databook%20excerpts

Selbst durchblättern.

[Christoph db1uq K. (christoph_kessler)]

Ok hier das Pinout:
https://github.com/palazzol/TMS7xxx_dumper/blob/main/images/latest%20databook%20excerpts/20230110_172906.jpg
Trauerränder unter den Nägeln...

[Peter H. (rattenfaenger)]

Danke Euch, denke das Pinout wird mir weiterhelfen. Mehr als die
Peripherie werde ich sowieso nicht prüfen können.

[Dieter S. (ds1)]

Du könntest auch die grundlegenden Funktion des TMS7000 prüfen,
zumindest wenn nicht klar ist ob er noch funktioniert, z.B. der
"TMS7xxx_dumper" von weiter oben würde dafür ausreichen.

Und falls nicht sicher ist dass die Firmware noch OK ist könnte man da
ebenfalls reinschauen.

[Torsten B. (butterbrotstern)]

> Ich versuche ein Board mit einer TMS70C08FNL-CPU zu reparieren.
Um welches seltene Board geht es bitte?

Nach etwas OCR:
Figure 2-4. Pinouts für TMS70C08 and TMS70C48
A. TMS70Cx8 PLCC68 Pinout
4x NC (09,28,43,62) warum haben sie dort nicht G6 und G7 angeschlossen?
FNL (PLCC68)
|  Signal
|  |   FG (QFP64)
|  |   |
01 VSS 59 VSS2
02 F0  60
03 F1  61
04 F2  62
05 F3  63
06 F4  64
07 F5  01
08 F6  02
09 NC  --
10 F7  03
11 A0  04
12 A1  05
13 A2  06
14 A3  07
15 A4  08 A4/SCLK
16 A5  09 A5/RX0
17 A6  10 A6 (EC2)
18 A7  11 A7 (EC1)
19 \INT3 12
20 \INT1 13
21 \RESET 14
22 \HALT/DELAY 15
23 VSS1 16
24 XTAL2/CLKIN 17
25 XTAL1 18
26 VCC 19
27 G0 20
28 NC --
29 G1 21
30 G2 22 G2/\CS0
31 G3 23 G3/\CS1
32 G4 24 G4/\CS2
33 G5 25 G5/\CS3
34 MC 26
35 E0 27
36 E1 28
37 E2 29
38 E3 30
39 E4 31
40 E5 32
41 E6 33
42 E7 34
43 NC --
44 D0 35
45 D1 36
46 D2 37
47 D3 38
48 D4 39
49 D5 40
50 D6 41
51 D7 42
52 C0 43
53 C1 44
54 C2 45
55 C3 46
56 C4 47
57 C5 48
58 C6 49
59 C7 50
60 B7 51 B7/CLKOUT
61 B6 52 B6/\ENABLE
62 NC --
63 B5 53 B5/R/\W
64 B4 54 B4/ALATCH
65 B3 55 B3/TXD
66 B2 56 B2
67 B1 57 B1/T1OUT
68 B0 58 B0/T2OUT

[Cartman E. (cartmaneric)]

TMS70C08 findet man u.a. in IBM-Modems.
