Forum: Platinen sprint layout 2seitig


sprint layout 2seitig
von Jürgen K. (1kranich1)

Lesenswert?
• ▲
▼
Hallo, ich habe eine 2-seitige Platine. Die Oberseite ist nur Masse. Auf
der Masseseite muß ich an Bauteilanschlüssen (um die Beinchen) herum,
eine freie Fläche haben von z.B. 3mm im Durchmesser. Wie ??
Dank

Beitrag melden Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Markierten Text zitieren Antwort Antwort mit Zitat
Re: sprint layout 2seitig
von Marcel V. (mavin)

Angehängte Dateien:
Lesenswert?
• ▲
▼

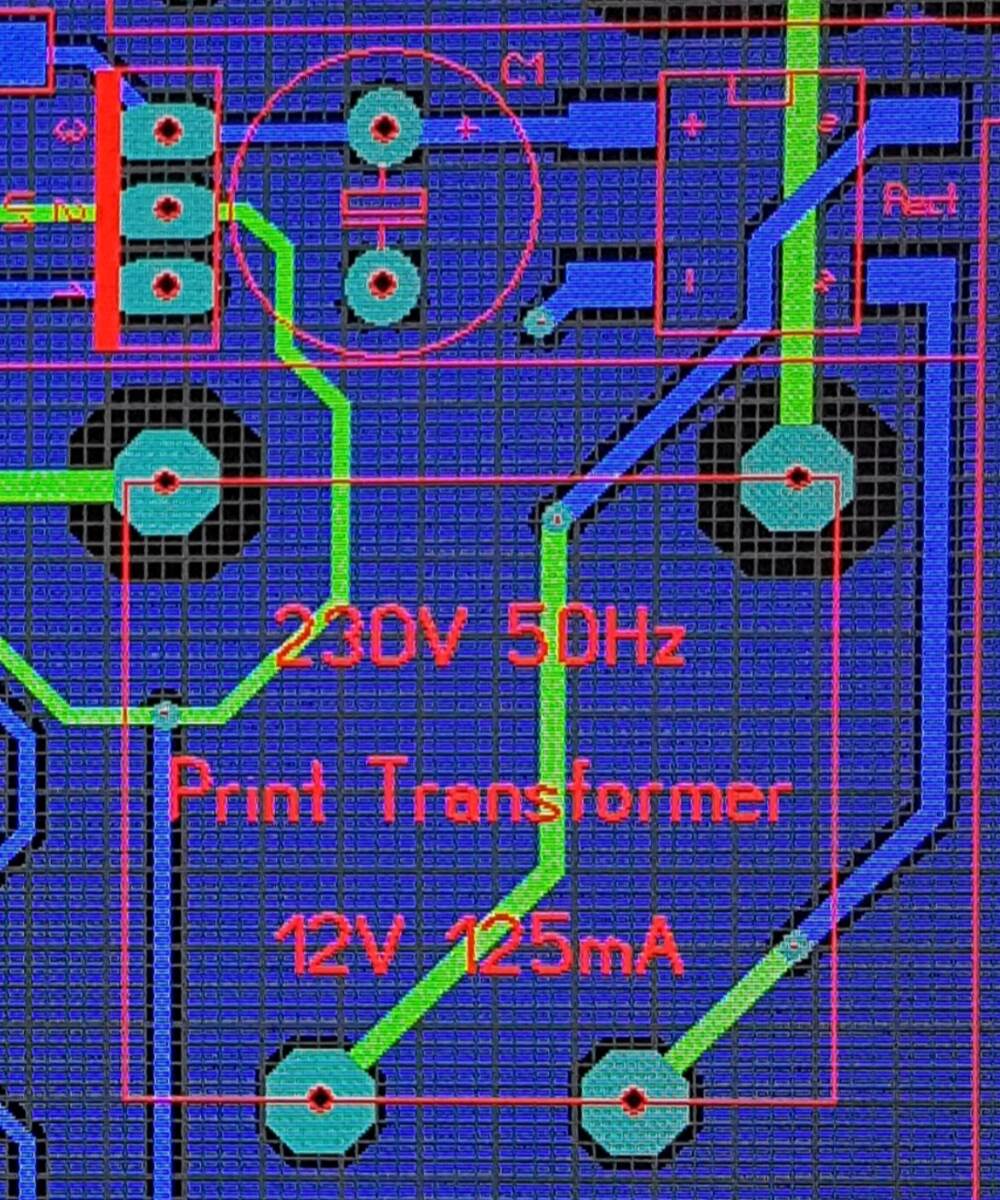

Du kannst die Aura von den Lötpads einstellen! An diesem
Netzteil-Beispiel siehst du an den Pads auch eine Aura (0,5 mm).

Auf der Oberseite sind blaue Leiterbahnen und eine blaue Massefläche und
auf der Unterseite sind auch noch mal grüne Leiterbahn zu sehen.

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: sprint layout 2seitig
von Jürgen K. (1kranich1)

Lesenswert?
• ▲
▼
Vielen Dank. Ich muß das probieren. Ich arbeite mit einer Fräse.
