Forum: Mikrocontroller und Digitale Elektronik Bezeichnung dieser Buchse?


Autor: Tillmann (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi,

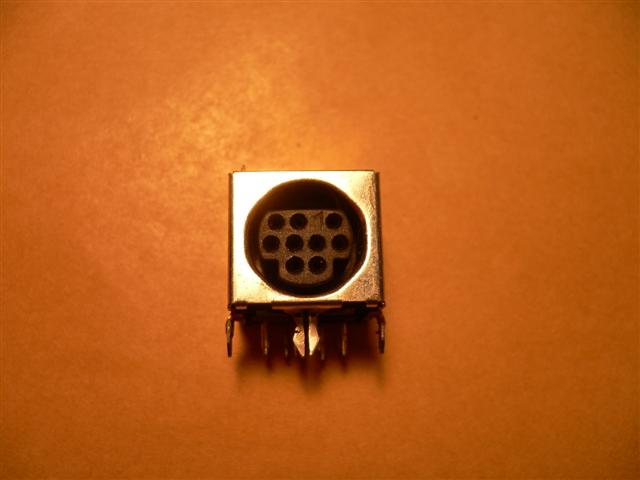

ich bin auf der Suche nach der Bezeichnung für die angehängte Buchse.
(alternativ hier: http://quas7.dnsalias.net/pics/buchse_xy.JPG)

Das 9-polige Sortiment bei Reichelt hab ich bereits abgesucht - ohne
Erfolg.

Die Buchse dient als RS232 Anschluss an einer Neztwerk-Cam.
Die eingekratze "1" hab ich mal vermutet (GND liegt laut Handbuch auf
Pin 5 - als "S" gezählt könnte das also passen).

Danke + frohes Fest.
Till

Autor: Tillmann (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Der Anhang ging wohl verloren.

Autor: unsichtbarer WM-Rahul (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hosiden 9 polig

Autor: Michael Frangenberg (startrekmichi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Sieht aus wie eine leicht abgewandelte Mini-DIN Buchse.

Autor: Tillmann (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ein Link mit der Pin-Belegung wäre natürlich das non-plus-ultra ;)

Autor: Dennis (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
schon mal bei www.kabelfaq.de geschaut?

Autor: Tillmann (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
auf kabelfaq war leider nichts passendes zu finden.

Autor: ARM-Fan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das ist schlicht und einfach ne 9pol. Mini-DIN Buchse.

Hersteller gibts da mehrere.
Schau mal das Datenblatt von Kycon an:

http://www.kycon.com/Catalog_PDF/KMDG.pdf

2. Seite unten rechts. Kommt das hin?

Ansonsten z.B. auch mal bei Lumberg gucken.

Zu kaufen hab ich neulich - nach ewigem Suchen - welche bei
Farnell gesehen.

Autor: Tillmann (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ah, richtig - auf der zweiten Seite ist die Richtige Pin-Belegung
abgebildet. Vielen Dank an alle :)
