Euchner EKS-A-AIX-G18
von Manfred S. (taifin007)

Angehängte Dateien:
Lesenswert?
• ▲
▼
Guten Tag,

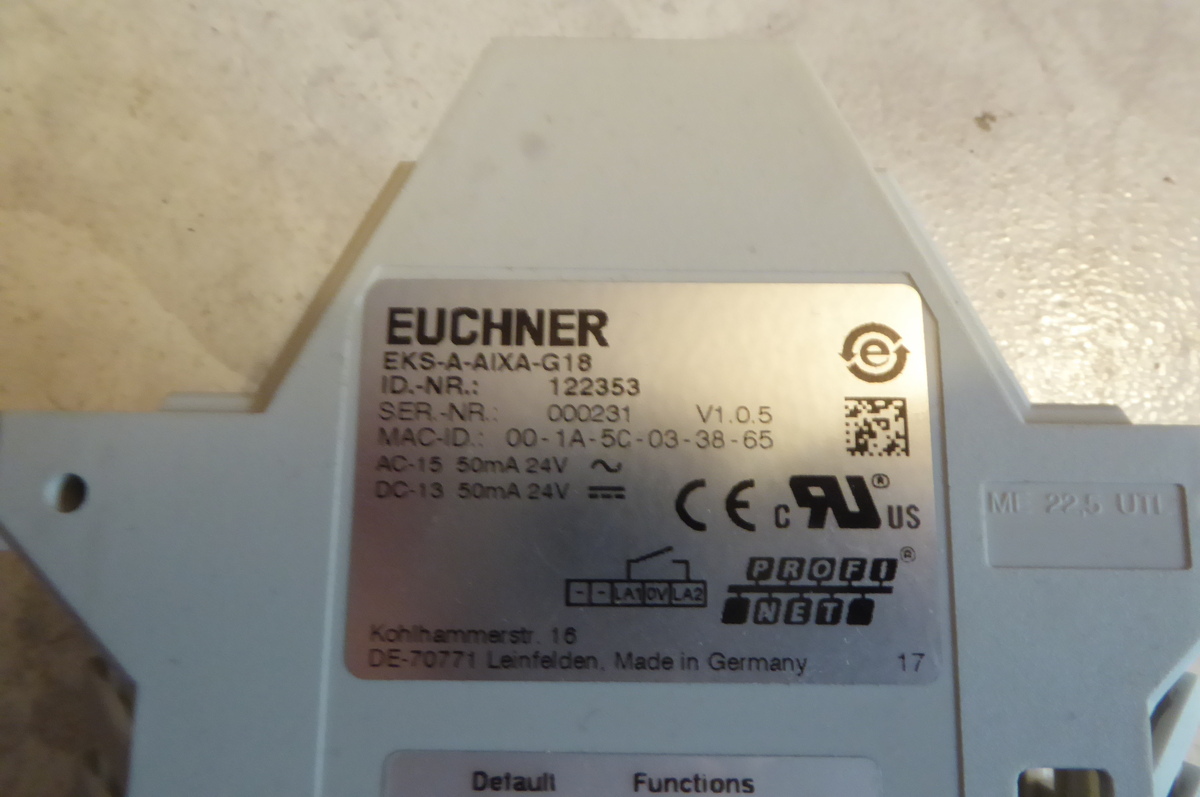

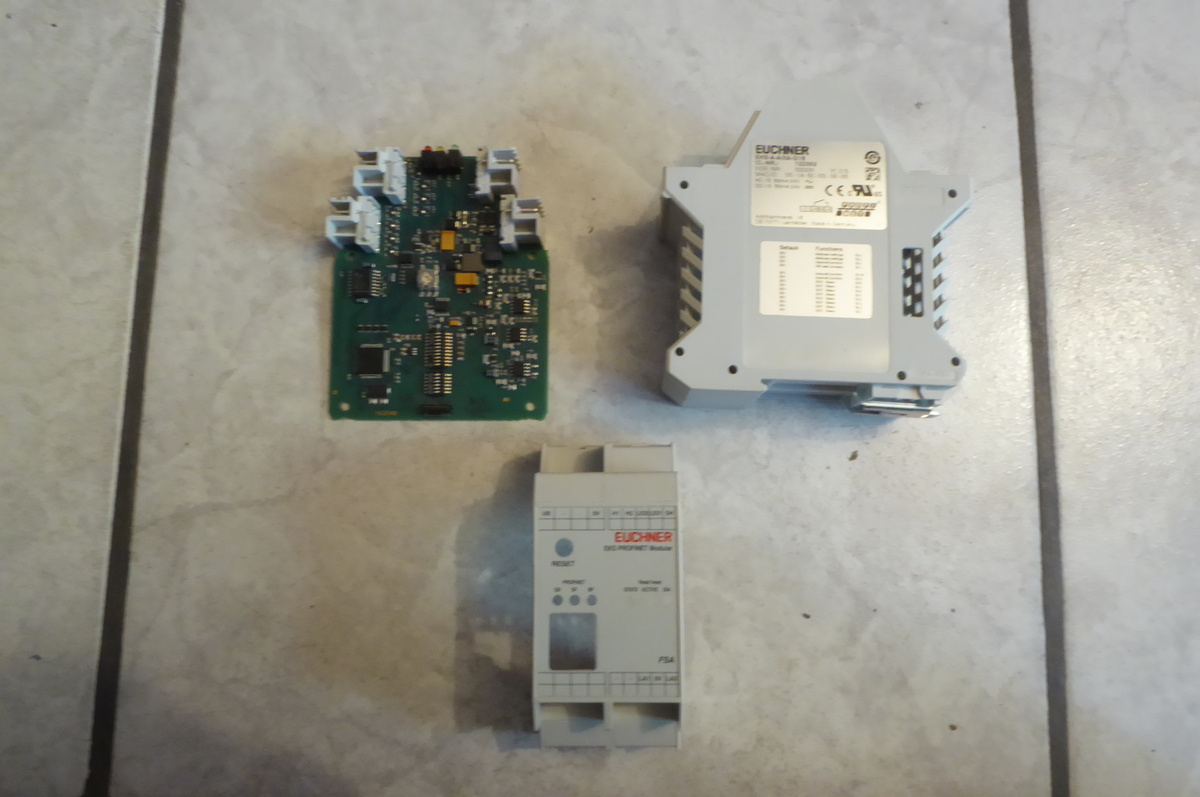

aus einem Fundus habe ich ein Euchner EKS-A-AIX-G18 modulares

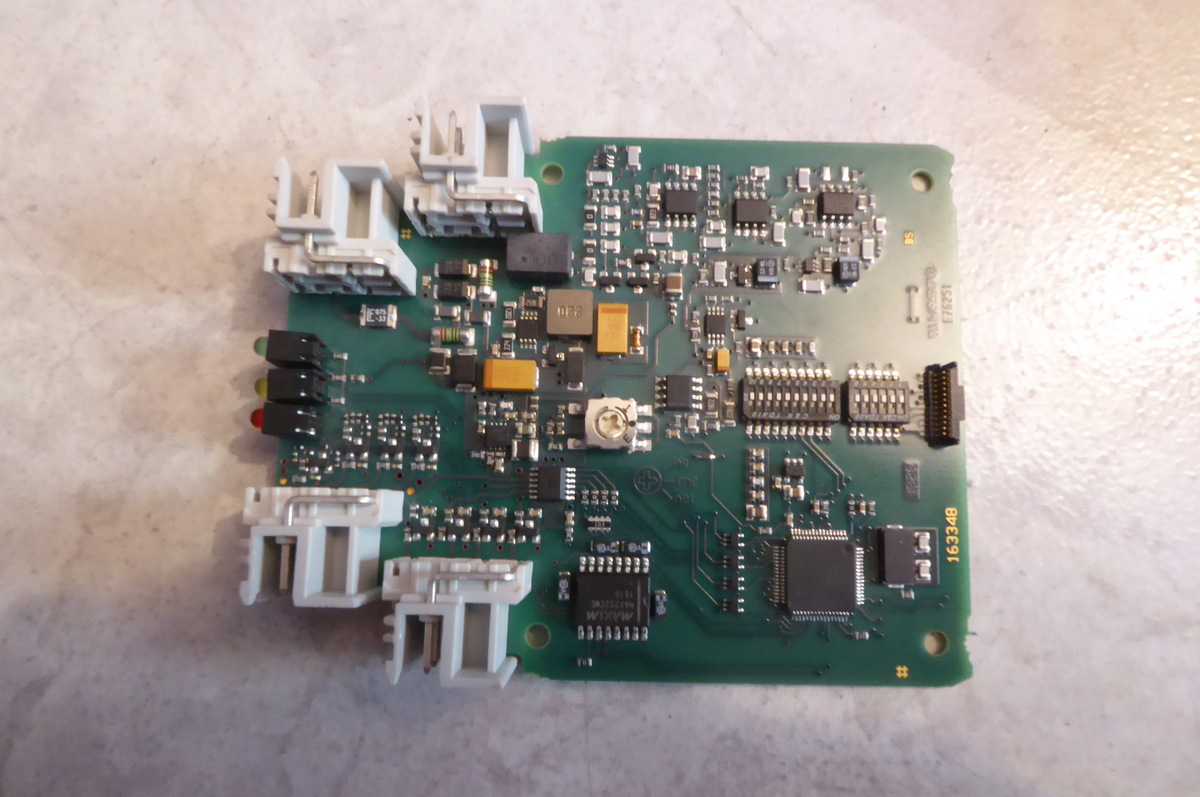

Interface-Adapter-Modul. Dabei war die abgebildete Einschubplatine mit
Aufdruck"163348", von den Maßen her passt sie genau in das Gehäuse, nur

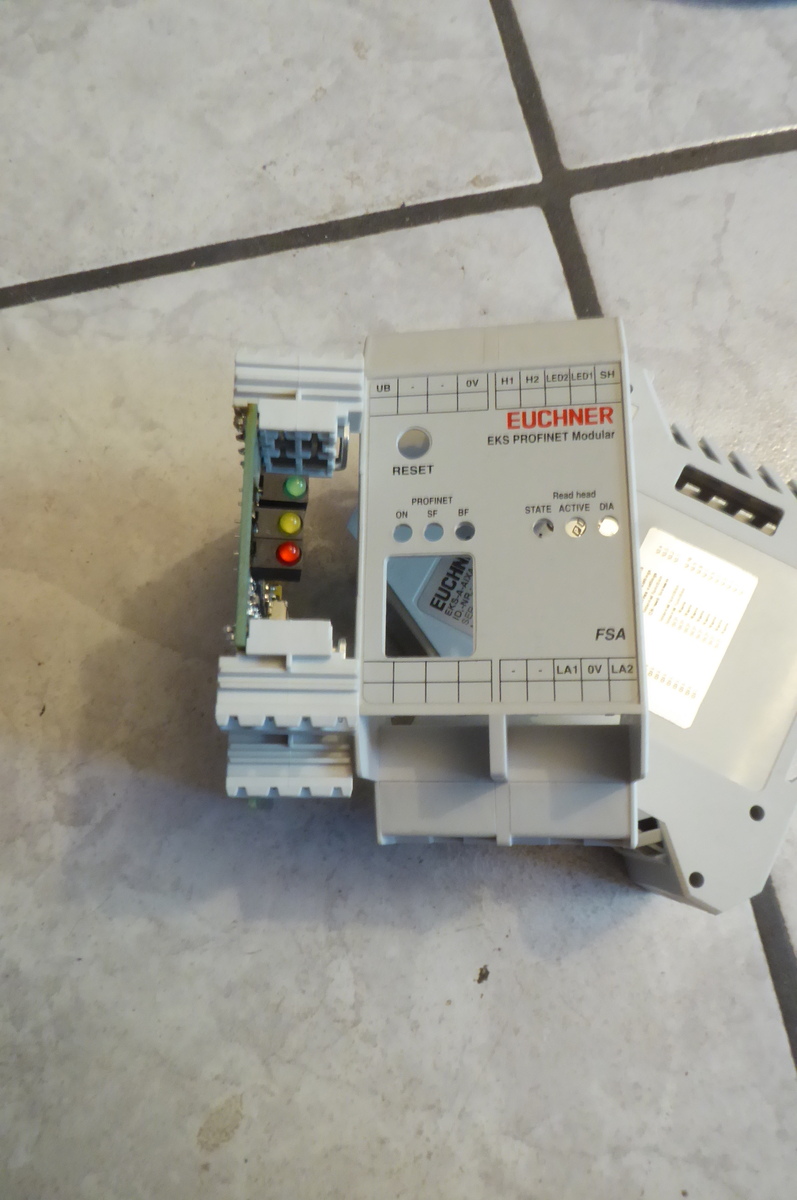

bei der Frontabdeckung gibt es Probleme bez. der LEDs, daher auf Platine
senkrechte Anordnung, an Maske waagrechte. Ist die Platine überhaupt die
richtige, fehlt ggf. eine zweite Einschubplatine ? Wer kann mich
aufklären ? Vielen Dank !

Beitrag melden Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Euchner EKS-A-AIX-G18
von Harald K. (kirnbichler)

Lesenswert?
• ▲
▼
Das Forum "Platinen" beschäftigt sich mit den Themen rund ums
Leiterplattenlayout und der Herstellung von Platinen (Ätzen, fertigen
lassen) sowie deren Bestückung.

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Euchner EKS-A-AIX-G18
von Jens M. (schuchkleisser)

Lesenswert?
• ▲
▼
Zum einen das.

Aber es ist ja wohl offensichtlich, dass in das Gehäuse zwei Platinen
mit je einer 4er-Klemme gehören, und dass die abgebildete Platine keine
davon ist.

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
