Kicad: Bus-Definition in Hierarchie

[Jörg W. (dl8dtl) (Moderator)]

Ich habe in Kicad ein hierarchisches Setup, bei denen auf einem Blatt
eine MCU ist und auf einem anderen Elemente, die an die verschiedenen
Ports der MCU angeschlossen werden.

Ich habe versucht, den Bus mit

{PB[0-7] PD[0-7] PG[0-5]}

auf beiden Seiten zu definieren, um halt PB0…PB7, PD0…PD7 und PG0…PG5
darüber zu deklarieren.

Das funktioniert aber offenbar nicht, im PCB sind keine Luftlinien.

Was genau habe ich an der Bus-Syntax jetzt falsch verstanden? Oder muss
ich wirklich dann alles einzeln definieren als

{PB0 PB1 PB2 … PG5}

?

[Veit D. (devil-elec)]

Hallo,

ich habe es mit Bus noch nicht gemacht. Kann man den Bus als
hierarchischen Bezeichner anlegen? Dann könnte man ggf. im Stammblatt

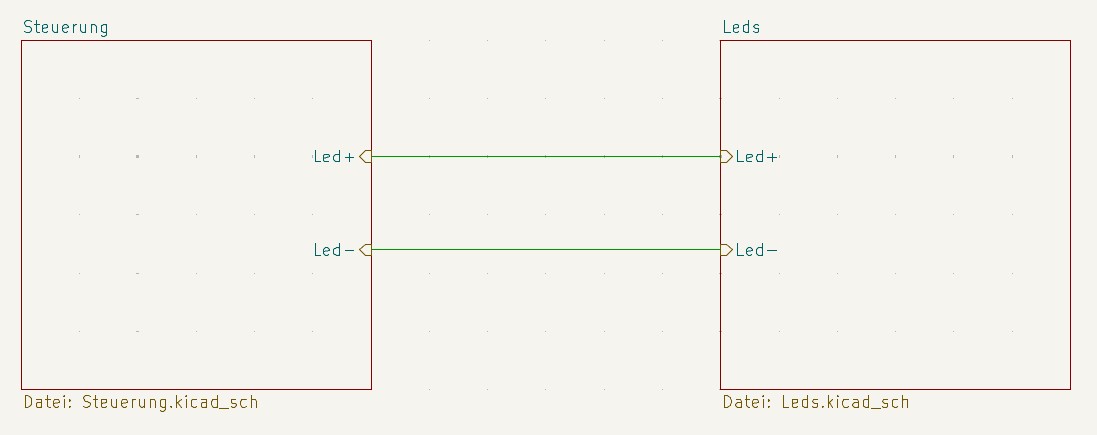

die Verbindung herstellen. Ich habe in 2 Schaltplänen einen
hierarchischen Pin Led- und Led+. Im Stammbild sind diese verbunden.

[Jörg W. (dl8dtl) (Moderator)]

Veit D. schrieb:
> Kann man den Bus als hierarchischen Bezeichner anlegen? Dann könnte man
> ggf. im Stammblatt die Verbindung herstellen.

Ja, das habe ich (natürlich) gemacht.

Aber ich habe es gefunden, nachdem ich mir zum wiederholten Male die
Syntaxhilfe durchgelesen habe. :-)  Es muss so heißen:

{PB[0..7] PD[0..7] PG[0..5]}

Leider bringt die (falsche) Variante mit den Bindestrichen halt
keinerlei Warnung.

[Veit D. (devil-elec)]

Hallo,

im Grunde sollte die Schreibweise mit den 2 .. stimmen.

Ich habe noch gefunden
https://forum.kicad.info/t/hierarchical-busses-in-kicad-6/33532
https://forum.kicad.info/t/sheet-pins-and-busses-partitioning-the-bus/36585/1

und eine ältere Erklärung die das sein kann was du suchst.
https://www.youtube.com/watch?v=UBYuYu9k-34

[Jörg W. (dl8dtl) (Moderator)]

Veit D. schrieb:
> im Grunde sollte die Schreibweise mit den 2 .. stimmen.

Ja, nur die mit den Bindestrichen nicht. ;-/
