Shelly 4PM Pro - 230VAC Taster / Schalter Eingänge
von Jan (bugsimpson)

Angehängte Dateien:
Lesenswert?
• ▲
▼
Hallo,

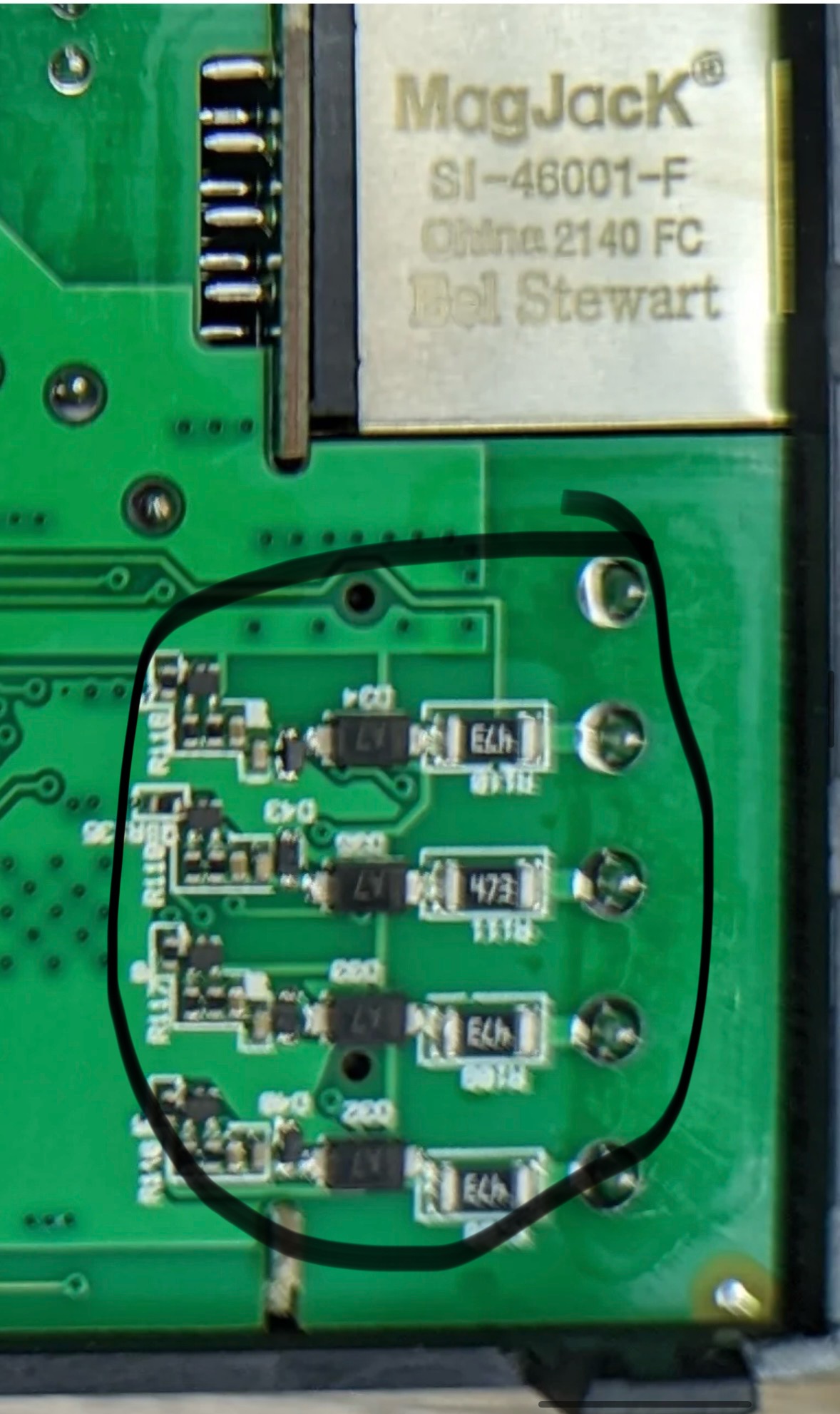

kann mir jemand erklären wie genau diese Beschaltung funktioniert?

Das sind 230VAC Eingänge.
Die Kombination aus Dioden, Widerständen und Kondensatoren müsste ja die
230VAC auf eine etwas kleine Spannung bringen?
Beitrag melden Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Shelly 4PM Pro - 230VAC Taster / Schalter Eingänge
von Rainer W. (rawi)

Lesenswert?
• ▲
▼
Jan schrieb:
> kann mir jemand erklären wie genau diese Beschaltung funktioniert?

Schaltplan?
Oder soll sich den jeder aus dem Pixelbrei zusammenrätseln?
: Bearbeitet durch User
