Hallo zusammen,

heute habe ich schmerzlich erfahren müssen, dass es bei den
IDC-Steckern, zum Stecken in 7.62 mm breite DIL Fassungen, verschiedene
Kontaktvarianten gibt. Der Unterschied zwischen den Typen A und B ist,
dass einmal die rot markierte Ader auf Pin1 oder auf Pin 16 gelegt wird.
Ich hoffe, man kann das auf dem Foto erkennen.

Die Schneidklemmen sind unterschiedlich angeordnet (um ein 1.27 mm
Raster versetzt).

Jetzt habe ich leider nur einen 14 poligen Stecker in der Variante B in
meiner Kollektion und bräuchte aber einen 16 poligen.

Kann mir jemand mit einem 16-poligen Stecker in der Version B aushelfen?
Die erste Ader muss also auf Pin16 kontaktiert werden.

Gruß
Engelbert

[Christian M. (christian_m280)]

Engelbert S. schrieb:
> die rot markierte Ader auf Pin1 oder auf Pin 16 gelegt wird

Du meinst Pin 1 oder Pin 2!

Engelbert S. schrieb:
> Ich hoffe, man kann das auf dem Foto erkennen.

Sehr schlecht.

Wenn das ein Einzelstück ist, kanst Du das Kabel bei jeder 2. Ader etwa
10mm* mit der Schere einschneiden und die Pärchen jeweils verdreht
klemmen.

Musste das schon mal machen bei diesen lustigen 2x10 poligen
Displaysteckern bei 3D-Druckern.

Gruss Chregu

*Edit: erst jetzt geschnallt Du meinst die 3/10" Breiten, dann halt 15mm
einschneiden!

[Soul E. (soul_eye)]

Christian M. schrieb:
> Engelbert S. schrieb:
>> die rot markierte Ader auf Pin1 oder auf Pin 16 gelegt wird
>
> Du meinst Pin 1 oder Pin 2!

Nein, DIL-ICs werden gegen den Uhrzeigersinn gezählt. Pin 2 ist in der
gleichen Reihe wie Pin 1 und geht an die dritte bzw vierte Ader des
Flachkabels. Pin 16 ist in der zweiten Reihe und liegt Pin 1 gegenüber.

> Wenn das ein Einzelstück ist, kanst Du das Kabel bei jeder 2. Ader
> etwa 10mm* mit der Schere einschneiden und die Pärchen jeweils
> verdreht klemmen.

Ja, das funktioniert.

[Christian M. (christian_m280)]

Soul E. schrieb:
> DIL-ICs werden gegen den Uhrzeigersinn gezählt

Ja stimmt, habe nur IDC-Stecker gelesen...

Gruss Chregu

[Engelbert S. (engelbert)]

Christian M. schrieb:
> Engelbert S. schrieb:
>> Ich hoffe, man kann das auf dem Foto erkennen.
>
> Sehr schlecht.

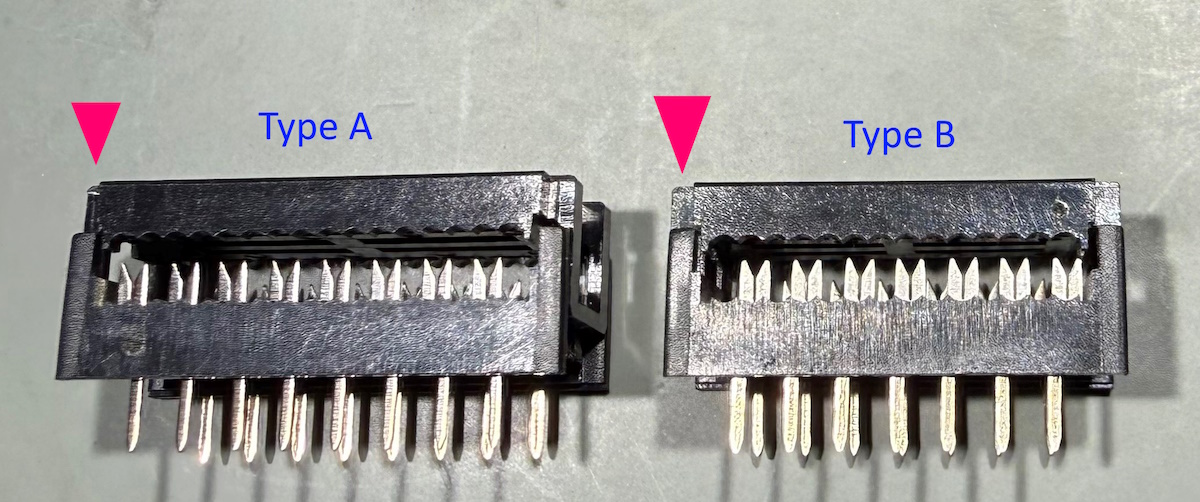

Ich habe die beiden Stecker jetzt mal ohne Deckel fotografiert. Man
sieht, dass bei der Variante (A) die erste Ader auf Pin 1 kontaktiert
wird, und bei der Variante (B) auf die hintere Reihe auf Pin 14 bzw. 16.

Ich habe inzwischen aber schon ein Angebot bekommen, meine Suche ist
somit erfolgreich beendet.

[Harald K. (kirnbichler)]

Es könnte gut möglich sein, daß man mit einer Flachzange die Kontakte
herausziehen und um 180° gedreht wieder in den Kunststoffkörper
einsetzen kann.

Die Kontakte selbst sind nämlich asymmetrisch ausgeführt, der
Kontaktstift, der durch den Kunststoffkörper gesteckt wird, ist nicht
mittig (in Flucht zum Schlitz), sondern am Rand des Kontaktblechs
ausgeformt.

[Engelbert S. (engelbert)]

Harald K. schrieb:
> Es könnte gut möglich sein, daß man mit einer Flachzange die Kontakte
> herausziehen und um 180° gedreht wieder in den Kunststoffkörper
> einsetzen kann

Das war das erste was ich probiert hatte. Man kann die Kontakte aber
leider nicht mehr in das Kunststoffteil einsetzten wenn sie um 180°
gedreht sind.

Aber wie gesagt, ich bin inzwischen versorgt.

[Harald K. (kirnbichler)]

Engelbert S. schrieb:
> Man kann die Kontakte aber
> leider nicht mehr in das Kunststoffteil einsetzten wenn sie um 180°
> gedreht sind.

Ah. Dann hat sich der Hersteller tatsächlich den Aufwand gemacht, zwei
separate Kunststoffteile zu fertigen.

[Engelbert S. (engelbert)]

Den gesuchten Stecker konnte ich heute Vormittag sogar persönlich
abholen - ist manchmal echt toll dieses Forum.

Es gab keine weiteren Schäden durch den zuerst falsch montierten
Stecker. Immerhin waren ja die obere und untere Pin-Reihe vertauscht.

Danke nochmal an den Spender des gesuchten Steckers.

Gruß
Engelbert

[Soul E. (soul_eye)]

Harald K. schrieb:
> Ah. Dann hat sich der Hersteller tatsächlich den Aufwand gemacht, zwei
> separate Kunststoffteile zu fertigen.

Separate Werkzeugeinsätze. Die Kontakte kommen als Meterware, werden
vereinzelt und in einen Carrier gesteckt. Der kommt in das
Spritzgießwerkzeug, und da werden die Kontakte mit Kunststoff umspritzt.
