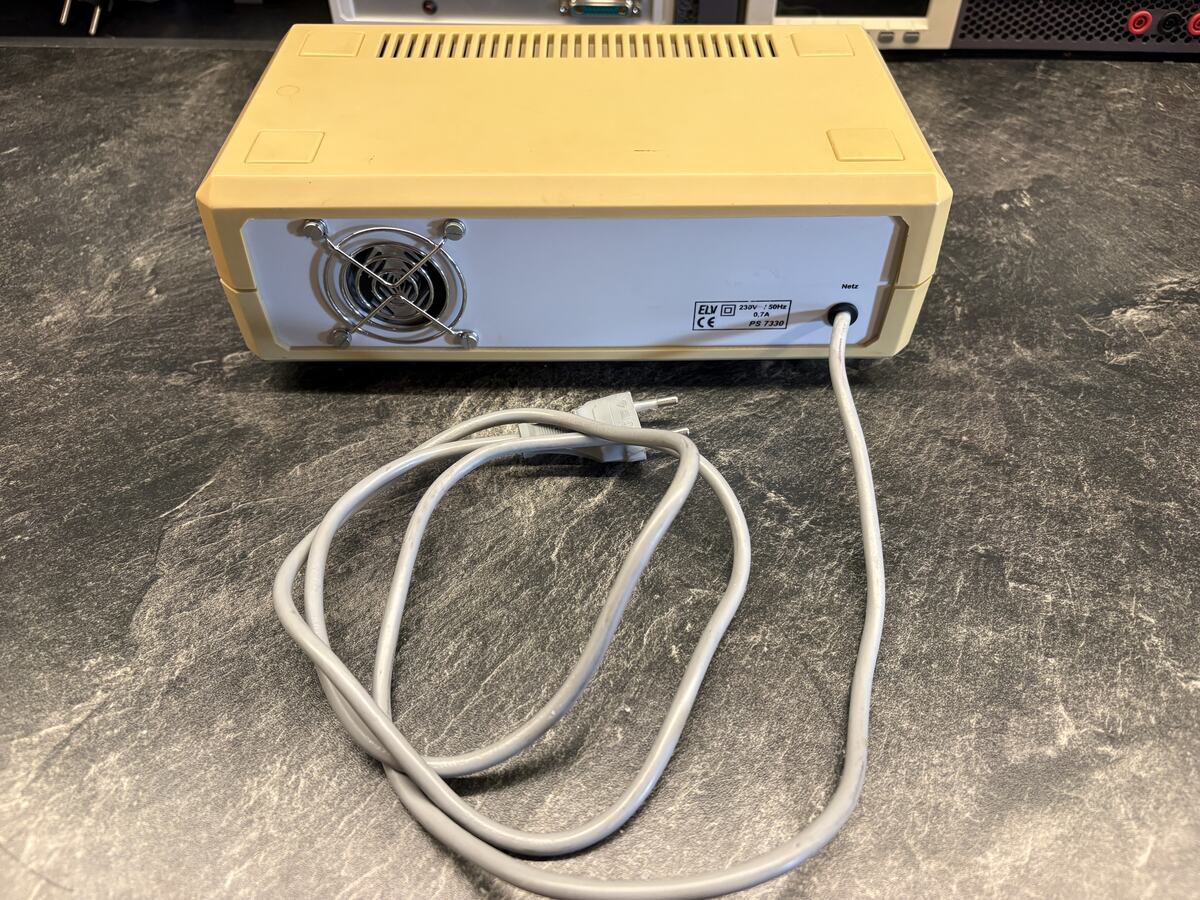

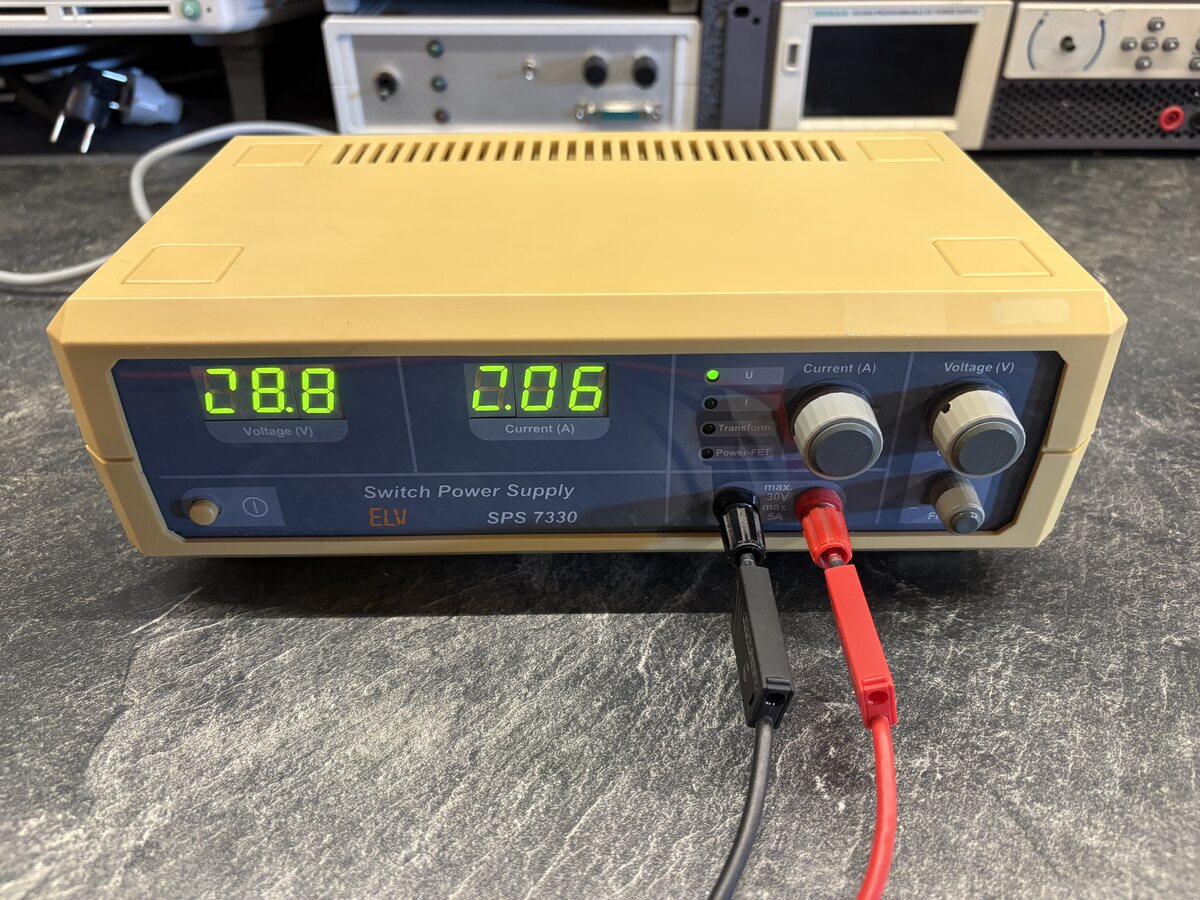

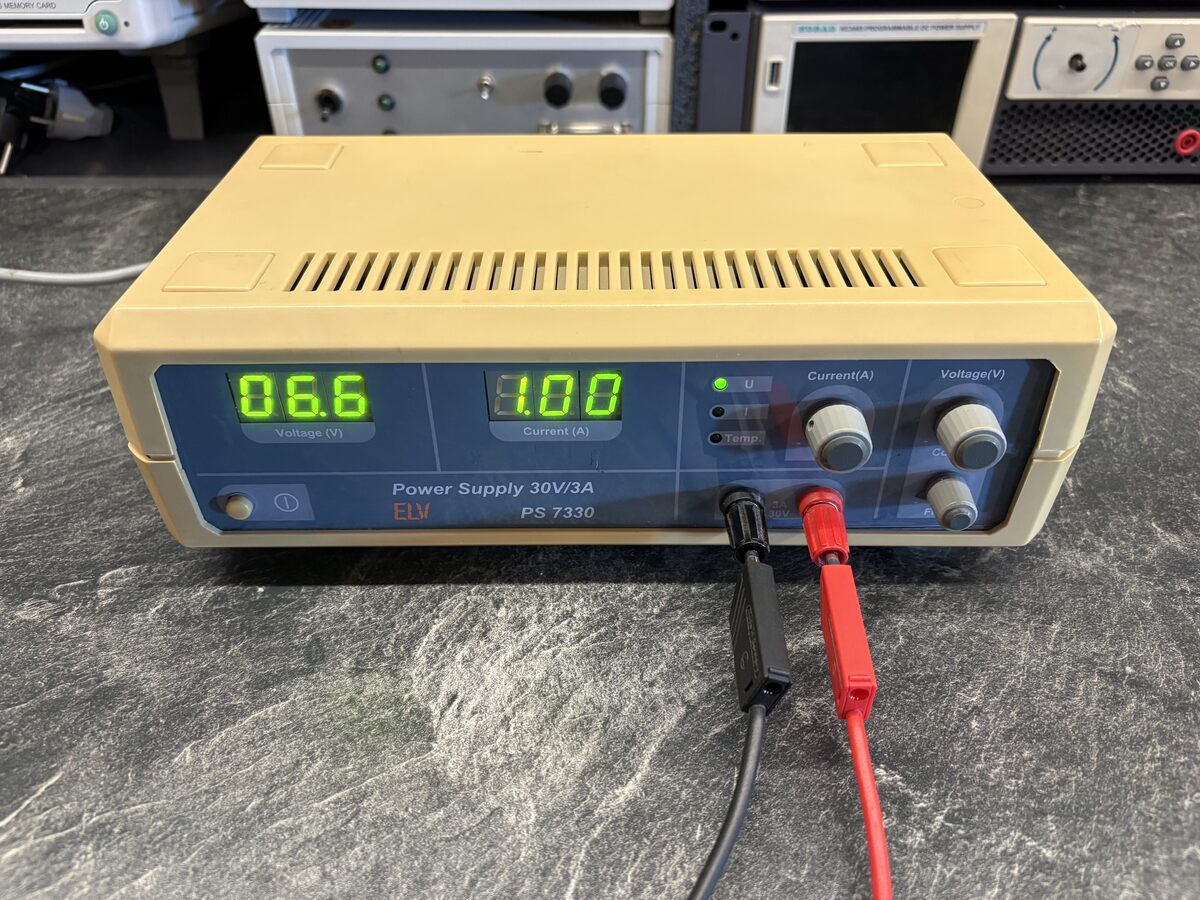

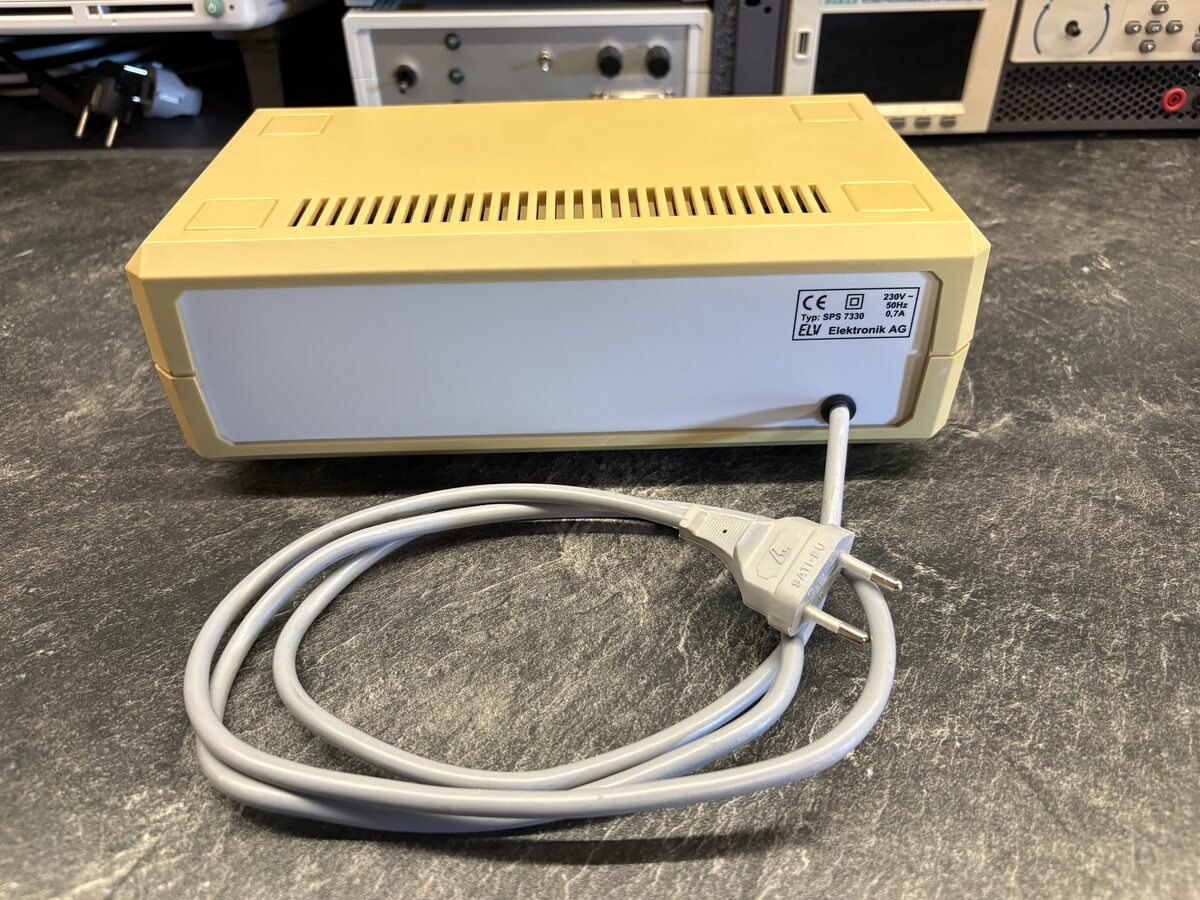

Verkaufe hier 3 Labornetzteile von ELV mit Teildefekten. -ELV PS 7330 Power Supply 30V / 3A Leider ist hier die Ausgangsspannung sehr instabil. Sie schwingt immer leicht hin und her. Des Weiteren sind die Ausgangsbuchsen lose. Müssen aber nur angezogen werden, sind nicht gebrochen. Sonst keine Defekte oder Mängel bekannt. Preisvorstellung: 35 € inkl. Versand -ELV SPS 7330 Switch Power Supply 30V / 5A Dieses Netzteil funktioniert einwandfrei. Die Spannung lässt sich problemlos einstellen und kann auch den vollen Ausgangsstrom liefern. Nur bei der Anzeige fehlt ein Strich. Wahrscheinlich ist der jeweilige Transistor für das Segment defekt. Sonst keine Defekte oder Mängel bekannt. Preisvorstellung: 50 € inkl. Versand -ELV PS 9031 M Power Supply 30V 10A 300W Leider ist hier auch die Ausgangsspannung sehr instabil. Sie schwingt immer leicht hin und her. Sonst keine Defekte oder Mängel bekannt. Preisvorstellung: 70 € inkl. Versand -Alles zusammen 130 € inkl. Versand Bei Fragen oder weiteren Fotos gerne melden. Die Geräte werden ausdrücklich als defekt verkauft.
:
Bearbeitet durch User
Stefan schrieb: > -ELV PS 7330 Power Supply 30V / 3A > > Leider ist hier die Ausgangsspannung sehr instabil. Sie schwingt immer > leicht hin und her. Des Weiteren sind die Ausgangsbuchsen lose. Müssen > aber nur angezogen werden, sind nicht gebrochen. Sonst keine Defekte > oder Mängel bekannt. Das Gerät ist ein schönes lineares NG -- ein paar Infos zusätzlich hier: https://media.elv.com/file/2003_03_04_pps7330.pdf . Laäuft hier einwandfrei. Würde ich mir gerne zusätzlich kaufen, jedoch habe ich schon genug Netzgeräte -- das übliche Platzproblem halt .-)
Andrew T. schrieb: > Das Gerät ist ein schönes lineares NG -- ein paar Infos zusätzlich hier: > https://media.elv.com/file/2003_03_04_pps7330.pdf . Laäuft hier > einwandfrei. Das PS9031 auch. > Würde ich mir gerne zusätzlich kaufen, jedoch habe ich schon genug > Netzgeräte -- das übliche Platzproblem halt .-) Für defekt eh zu teuer.
Und die pissig vergilbten Gehäuse lassen sich wunderbar mit Wasserstoffperoxyd bleichen. Sieht dann aus wie neu. Am liebsten mit “M:C Cream Oxide 12.0 C“ (Haarbleiche) Von Amazon für 5-9 Euro.
:
Bearbeitet durch User
Thomas B. schrieb: > Und die pissig vergilbten Gehäuse lassen sich wunderbar mit > Wasserstoffperoxyd bleichen. > Sieht dann aus wie neu. .. und wie lange, bevor dann der Kunststoff zerbröselt?
Manfred P. schrieb: > .. und wie lange, bevor dann der Kunststoff zerbröselt? Das war ABS, das hält schon ein paar Jahre.
Thomas B. schrieb: >> .. und wie lange, bevor dann der Kunststoff zerbröselt? > Das war ABS, das hält schon ein paar Jahre. Es gibt keine Bedenken, dass die Bleiche mit Wasserstoffperoxyd den Kunststoff schädigt?
Manfred P. schrieb: > Thomas B. schrieb: >>> .. und wie lange, bevor dann der Kunststoff zerbröselt? >> Das war ABS, das hält schon ein paar Jahre. > > Es gibt keine Bedenken, dass die Bleiche mit Wasserstoffperoxyd den > Kunststoff schädigt? Es könnte sein, dass ihm die Haare ausfallen.
Es gibt Bleichverfahren, z.B Retrobright, die lassen den Kunststoff tatsächlich verspröden. Der Gilb kommt auch relativ schnell wieder. Es reicht aber, um Geräte, die man schnell auf ebay loswerden will, kurzfristig gut aussehen zu lassen. Bei historischen Computern wird das gerne praktiziert.
:
Bearbeitet durch User

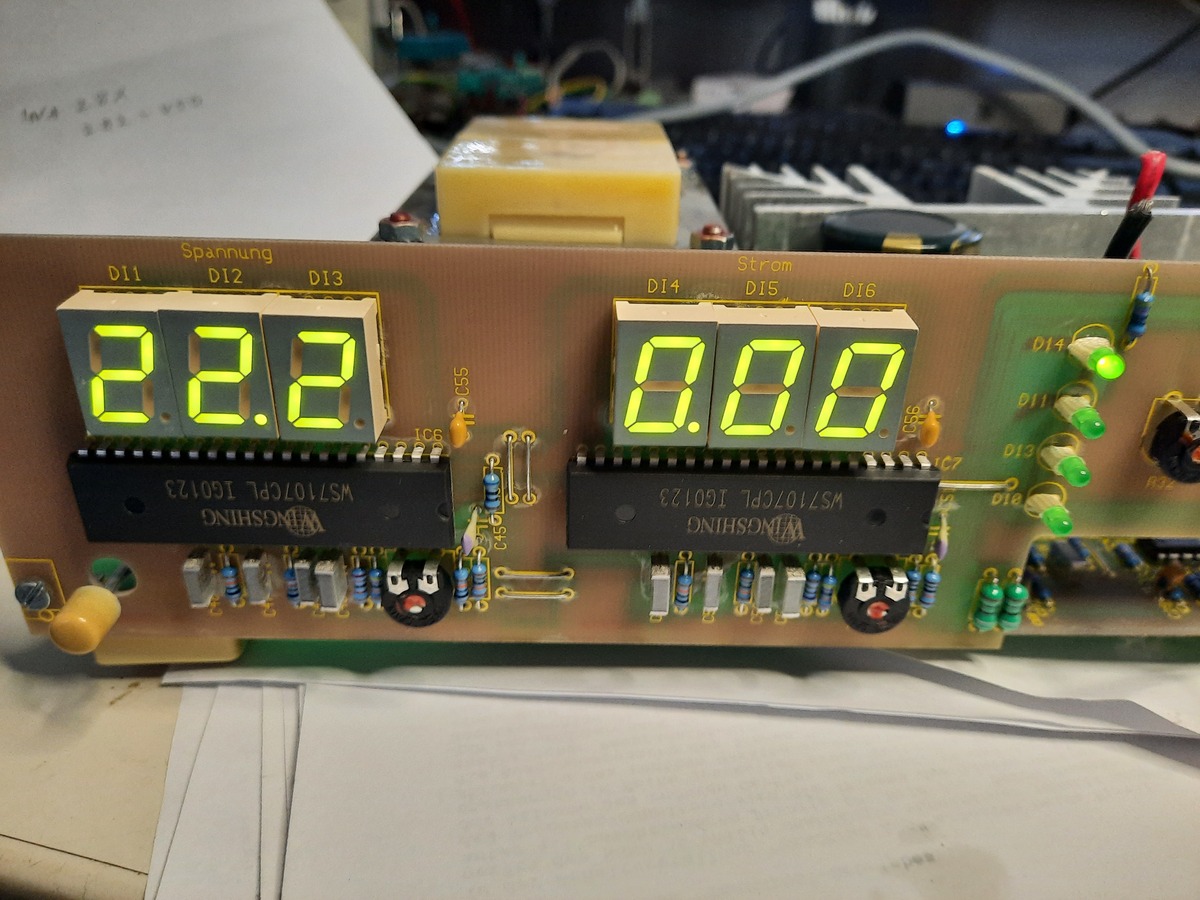

Stefan schrieb: > Verkaufe hier 3 Labornetzteile von ELV mit Teildefekten. > (..) > -ELV SPS 7330 Switch Power Supply 30V / 5A > Dieses Netzteil funktioniert einwandfrei. Die Spannung lässt sich > problemlos einstellen und kann auch den vollen Ausgangsstrom liefern. > Nur bei der Anzeige fehlt ein Strich. Wahrscheinlich ist der jeweilige > Transistor für das Segment defekt. Der Fehler ist kurios. Die Ansteuerung der Displays Spannung/Strom erfolgt durch je einen ICL7107, sind also vollkommen unabhängig voneinander. Man sieht auch dass bei beiden Anzeigen das Segment „g“ an der linken Stelle nicht leuchtet, die „2“ also unvollständig angezeigt wird. Bei anderen Stellen leuchtet das Segment „g“ aber. Das ist kurios weil die Displays gemultiplext sind. Es wäre schon Zufall das beide linken 7-Segment-Displays defekt wären, oder an Beiden eine kalte Lötstelle der Grund die Ursache für den Fehler wäre. Ein noch größerer Zufall wäre es wenn beide ICL7107 defekt wären. https://www.mikrocontroller.net/attachment/695466/ELV_SPS7330__1_.jpeg https://www.mikrocontroller.net/attachment/563726/Plan.pdf
:
Bearbeitet durch User
Jörg R. schrieb: > Man sieht auch dass bei beiden Anzeigen das Segment „g“ an > der linken Stelle nicht leuchtet, die „2“ also unvollständig angezeigt > wird. Bei anderen Stellen leuchtet das Segment „g“ aber. Das ist kurios > weil die Displays gemultiplext sind. Ähhhm, nix multiplex. Alle Segmente werden beim 7107 statisch angesteuert. Aber der Ausfall des gleichen Segments bei 2 unabhängigen Anzeigen ist trotzdem erstaunlich.
Jörg R. schrieb: > Das ist kurios > weil die Displays gemultiplext sind. nein, statisch und kein Multiplex beim 7107. TTI hat diese multiplexing unart. Lötstelle waren oft ein Problem bei den ELV.
H. H. schrieb: >> Würde ich mir gerne zusätzlich kaufen, jedoch habe ich schon genug >> Netzgeräte -- das übliche Platzproblem halt .-) > > Für defekt eh zu teuer. Eher im Gegenteil: Der Reiz unserer Rep Cafe Bastler ist die Fehlersuche. Der Preis ist voll OK, wenn man sowas haben möchte. Wie schon geschrieben: space problem .-) BTW: Selbst der Jim Williams war damals bereit teilweise sogar MEHR für defekte Geräte zu zhale nals für tadellos funktinieren -- eben weil er udn seine Studnetne daran gelernt haben. Eine interessante Episode, nachzulesen in den Dokus über ihn. Leider hat das ELV PS 9031 diese von ELV nicht schön gelöste "Lötbrückentechnik" zwischen Frontplatine und Basisplatine. Die sollte der neue Besitzer als erstes nacharbeiten -- vermutlich liegt da auch die Ursache für den aktuellen Fehler.
Andrew T. schrieb: >> Für defekt eh zu teuer. > > Eher im Gegenteil: Der Reiz unserer Rep Cafe Bastler ist die > Fehlersuche. Der Preis ist voll OK, wenn man sowas haben möchte. Wie > schon geschrieben: space problem .-) So wie man den Leuten kaputte Bilder verkaufen kann: Puzzle.
Thomas B. schrieb: > Und die pissig vergilbten Gehäuse lassen sich wunderbar mit > Wasserstoffperoxyd bleichen. Die Gehäuseschalen verdealt ELV für kleines Geld. Hier in modischem Schwarz: https://de.elv.com/p/elv-serie-7000-gehaeusehalbschale-schwarz-P039025/ Uwe
Eppelein V. schrieb: > Ohne Front- u. Rückseite uninteresssant Für dich. Nicht aber für jemand der eventuell die vergilbten Gehäuseschalen des angebotenen Netzgerätes austauschen möchte. Thema verfehlt, setzen. Ich habe mehrere PS7030, da musste ich schonmal die Gehäuseschalen ersetzen weil verformt. (Versehentlicher Kurzschlußbetrieb über Stunden) Bis auf das hässliche Gehäuse liebe ich diese Geräte. Mehr Labornetzgerät braucht kein Mensch ;-) Uwe
Eppelein V. schrieb: > Ohne Front- u. Rückseite uninteresssant Den Fotos nach zu urteilen sind Front und Rückseite nicht nennenswert vergilbt und könnten weiterverwendet werden.
Manfred P. schrieb: > Thomas B. schrieb: >>> .. und wie lange, bevor dann der Kunststoff zerbröselt? >> Das war ABS, das hält schon ein paar Jahre. > > Es gibt keine Bedenken, dass die Bleiche mit Wasserstoffperoxyd den > Kunststoff schädigt? Ich restauriere alte GameBoys. Der besteht ebenfalls aus ABS. "Vergilben" tut ABS durch Photooxidation. Das ist eine chemischen Veränderungen in der Polymerstruktur und das führt zur Bildung gelber Chromophore. Wenn ABS vergilbt, wird es bereits "spröde". Thomas B. schrieb: > M:C Cream Oxide 12.0 C Da würde ich absolut abraten von. Wasserstoffperoxide ja, aber nur mit einer maximalen Sättigung von 3%. Das Kunstoffteil damit benetzen und dann direkt unter einem UV-Belichter für 30 Minuten belichten lassen (UV hört sich erstmal komisch an, da dies ja die Chromophore Bildung beschleunigt, aber in Verbindung mit H2O2 bricht das es eben diese). Diesen Vorgang dann 3-5 mal wiederholen. Das Problem an Sättigungen über 10% ist: H2O2 bilden freie Radikale die die Oberfläche angreifen zu starke Konzentration bricht dann durch die Chromophore und schädigt tatsächlich das ABS. Das ist dann wie mit einem Vorschlaghammer ein Bild an die Wand nageln. Sanft und vorsichtig ist da die Divise. Ich habe nun einige Gameboy seit einigen Jahren im Glasschrank ausgestellt - die haben nicht nochmal nachgedunkelt.
Dieter W. schrieb: > Jörg R. schrieb: >> Man sieht auch dass bei beiden Anzeigen das Segment „g“ an >> der linken Stelle nicht leuchtet, die „2“ also unvollständig angezeigt >> wird. Bei anderen Stellen leuchtet das Segment „g“ aber. Das ist kurios >> weil die Displays gemultiplext sind. > > Ähhhm, nix multiplex. > Alle Segmente werden beim 7107 statisch angesteuert. > Aber der Ausfall des gleichen Segments bei 2 unabhängigen Anzeigen ist > trotzdem erstaunlich. Andrew T. schrieb: > Jörg R. schrieb: >> Das ist kurios >> weil die Displays gemultiplext sind. > > nein, statisch und kein Multiplex beim 7107. Hallo, ihr habt natürlich recht, da habe ich gepennt. Kurios bleibt der Fehler aber trotzdem.
Eppelein V. schrieb: > Ohne Front- u. Rückseite uninteresssant Sorry - verpennt, war natürlich der Ansicht, daß diese Halbschalen nicht für den Austausch der in Mitleidenschaft gezogenen bestehenden Gehäuse des Verkäufers angedacht waren.
Das ELV SPS 7330 Switch Power Supply 30V / 5A ist reserviert
Falls möglich: Es wäre sehr hilfreich wenn diejenigen, die die zwei nicht perfekten Geräte reparieren hier noch reinschreiben, was denn der/die Fehler waren. Hilft ja ggfs. anderne hier im Forum wenn mal sowas wieder auftritt.
Andrew T. schrieb: > Falls möglich: > > Es wäre sehr hilfreich wenn diejenigen, die die zwei nicht perfekten > Geräte reparieren hier noch reinschreiben, was denn der/die Fehler > waren. > > Hilft ja ggfs. anderne hier im Forum wenn mal sowas wieder auftritt. Mich interessiert vor allem der Fehler bei dem NT wo das Segment „g“ bei 2 Stellen defekt ist..die aber vollkommen unabhängig voneinander sind. Wäre also tatsächlich schön wenn der Käufer sich hier meldet.
:
Bearbeitet durch User

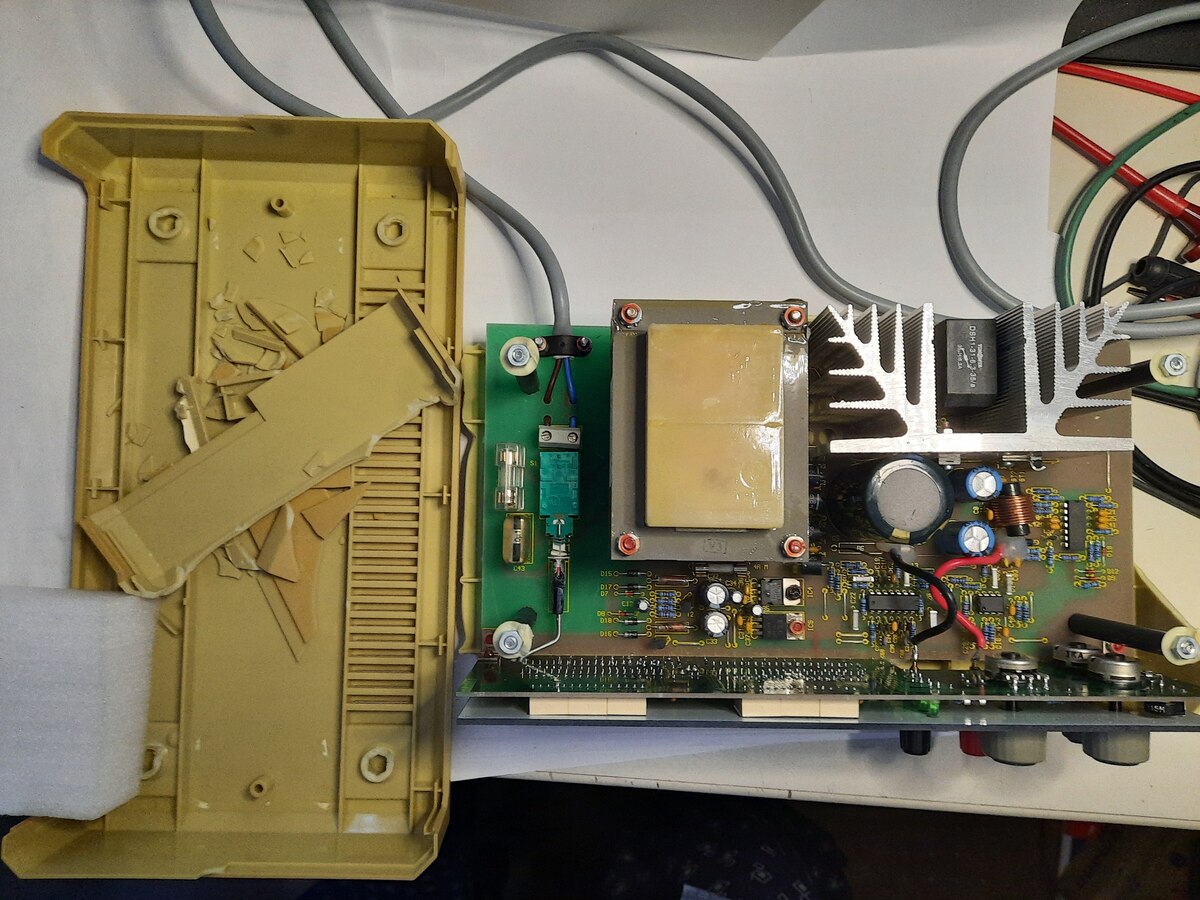

Gestern gegen 19:00 kam das SPS-7330-5Amp bei mir an. Das Paket war rund herum mit "Vorsicht Glas" Aufklebern versehen. Beim Öffnen fielen mir dann schon einige Plastikstücke entgegen, obwohl umfanreiches Packmaterial vorhanden war. Das gehäuse war zersplittert, aber das Innenleben schien intakt. Damit war gestern erst mal Feierabend. Heute machte die meiste Arbeit das Entfernen der Plastikreste. Der Fehler des fehlenden G-Segments war schnell gefunden: Eine fehlende Verbindung zwischen IC und Display, eine kalte Lötstelle. Wenn das Gerät die Spezifikationen erfüllt, werde ich nach ein paar Tests das Gehäuse ersetzen.
Jörn P. schrieb: > Eine fehlende Verbindung zwischen IC und Display, eine kalte Lötstelle. Danke für deine Info, und ich freue mich das die Reparatur so einfach machbar war -- nun hast Du wieder ein solides LNG. Gehäuseschalen steht ja oben ein Beitrag, wie Du Neuteile bekommst.
Vielen Dank, auch bei mir ist das Netzteil angekommen. Bei mir ist das Gehäuse ganz geblieben ;-) Bei Gelegenheit werde ich mir das Teil ansehen und schauen wo die Ursache für diese instabile Spannung liegt. > Es wäre sehr hilfreich wenn diejenigen, die die zwei nicht perfekten > Geräte reparieren hier noch reinschreiben, was denn der/die Fehler > waren. Mache ich gerne, kann aber nicht versprechen dass das zeitnah passiert.
:
Bearbeitet durch User

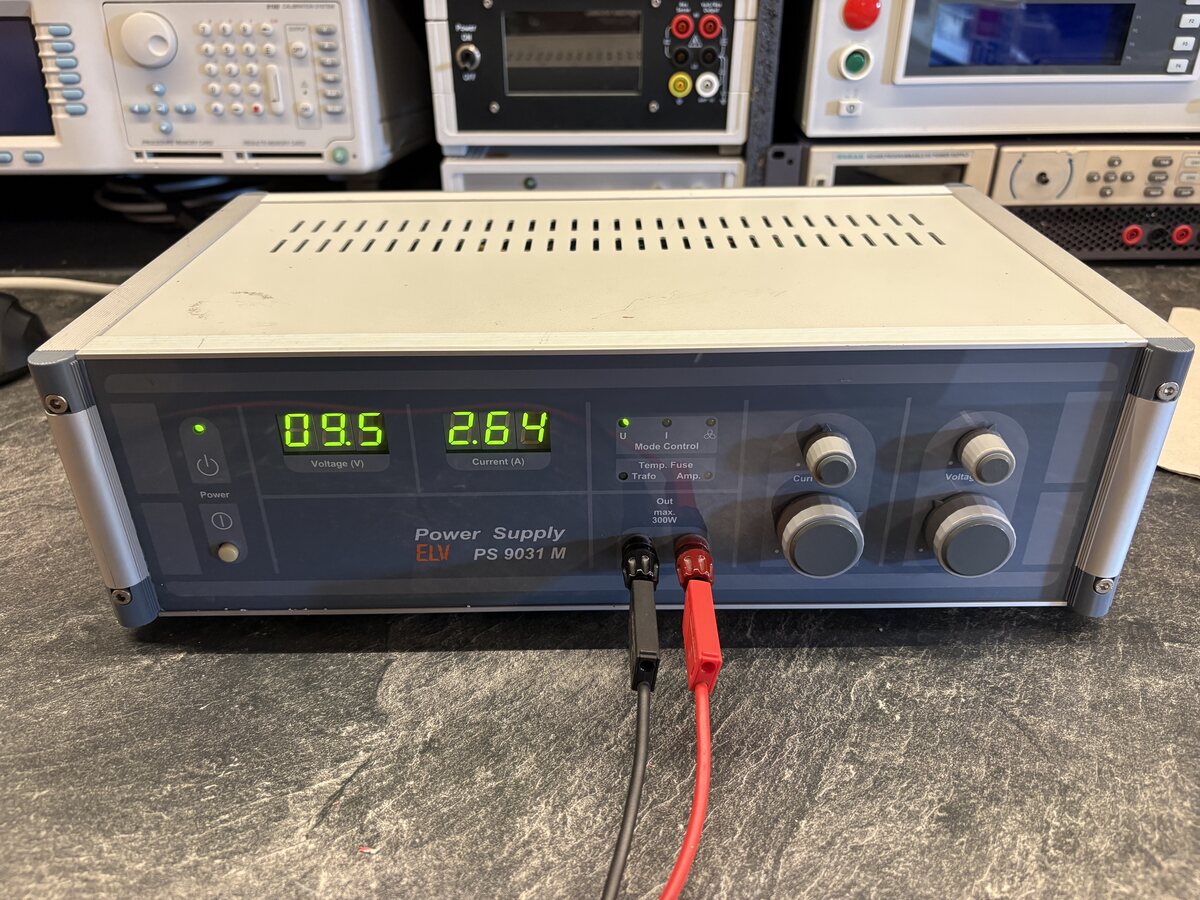

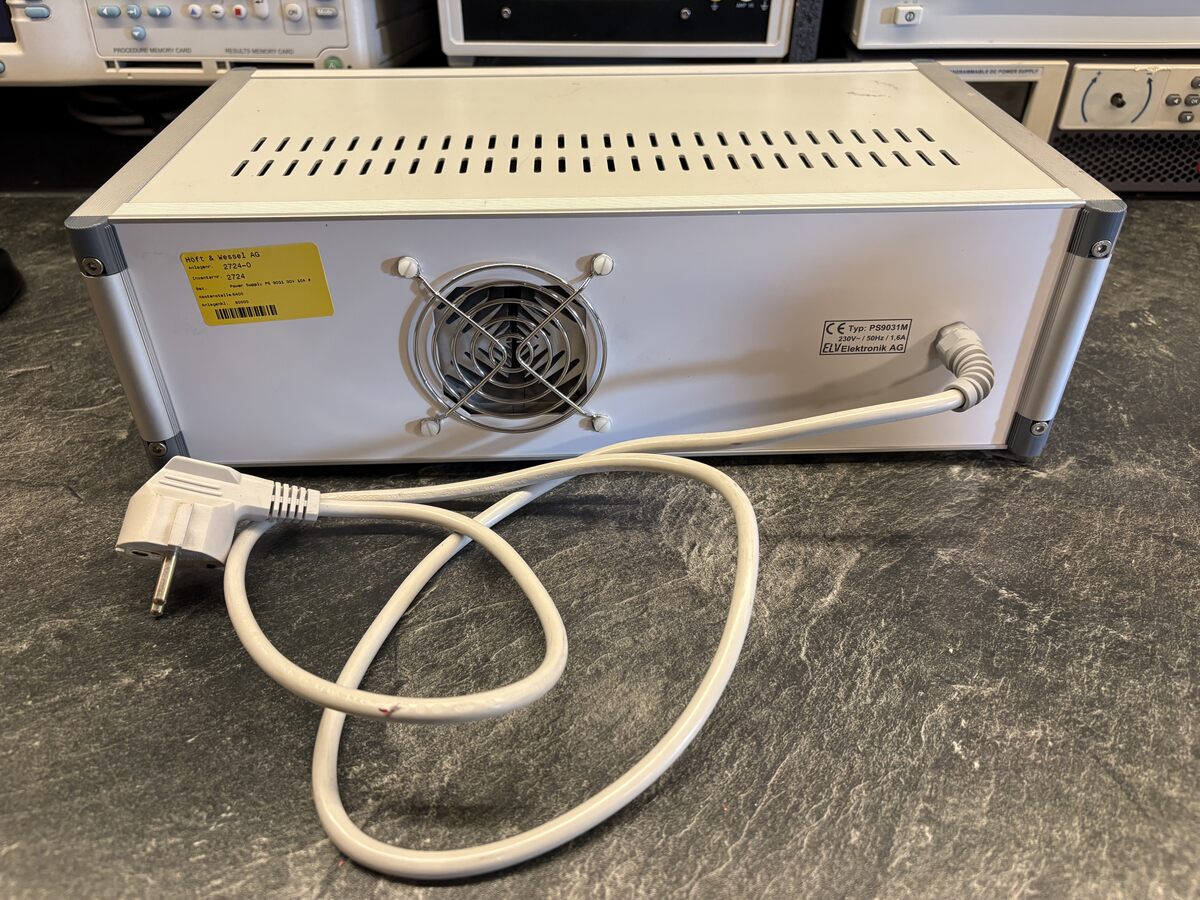

Andrew T. schrieb: > Falls möglich: > > Es wäre sehr hilfreich wenn diejenigen, die die zwei nicht perfekten > Geräte reparieren hier noch reinschreiben, was denn der/die Fehler > waren. > > Hilft ja ggfs. anderne hier im Forum wenn mal sowas wieder auftritt. Servus, ich habe das PS9031M erworben. Es ist sehr gut verpackt und schnell hier angekommen, nochmals vielen Dank dafür. Fehlerbeschreibung : "Leider ist hier auch die Ausgangsspannung sehr instabil. Sie schwingt immer leicht hin und her." Auf Nachfrage beim Verkäufer wurde im Vorfeld mitgeteilt, dass sowohl die Anzeige als auch die Ausgangsspannung schwanken. Glücklicherweise war es nur die Digitalanzeige, deren Werte sowohl beim Strom als auch bei der Spannung um mehrere Einheiten hin- und herschwankten. Konnte also nur an der Spannungsversorgung der beiden ICL7107CPL liegen, die betrug nur 4,3 Volt. Erschien mir sehr wenig, vor allem weil die aus einem 7805 generiert wurden. Wie immer : Der Eingangsseitige Kondensator (1.000µF/16V) hat sich im Laufe der Jahre aufgebläht und seine Funktion verloren. War von ELV sowieso sehr knapp kalkuliert, aus den vier als Gleichrichter verschalteten Dioden kommen gut 17V raus :-( Um den C auszutauschen hätte ich das komplette Gerät zerlegen müssen, dazu hatte ich ehrlich gesagt keine Lust. Also als quick & dirty Lösung einen C mit entsprechender Spannungsfestigkeit über den Ausgang des "Gleichrichters" gelötet. Seitdem wird die Spannung und der Strom korrekt und stabil angezeigt. Was ich bei ELV nie verstehen werde ist, warum unbedingt Schrauben M4 x 60 zur Befestigung aller Gehäuseteile eingesetzt werden müssen, wo auch 25er reichen würden. Eine elendig lange Nudelei jedesmal, um die raus- und reinzuschrauben. Und die Basisplatine ist auf der Unterseite mit einer Plastikplatte als zusätzliche Isolierung versehen, die so oft mit dem Gehäuse verschraubt ist, dass man kaum rankommt. Daher keine Chance den C auszutauschen, ohne wirklich bis zur letzten Schraube alles zu demontieren. Aber nun läuft es, und das Ganze ohne Schaltplan vom 9031M, hatte nur den vom 9030 im Netz gefunden. Falls einer von Euch Zugriff auf dem Plan vom 9031M hat, wäre ich über einen Tip dankbar. Schönes Wochenende noch, Steffen, DL7ATE

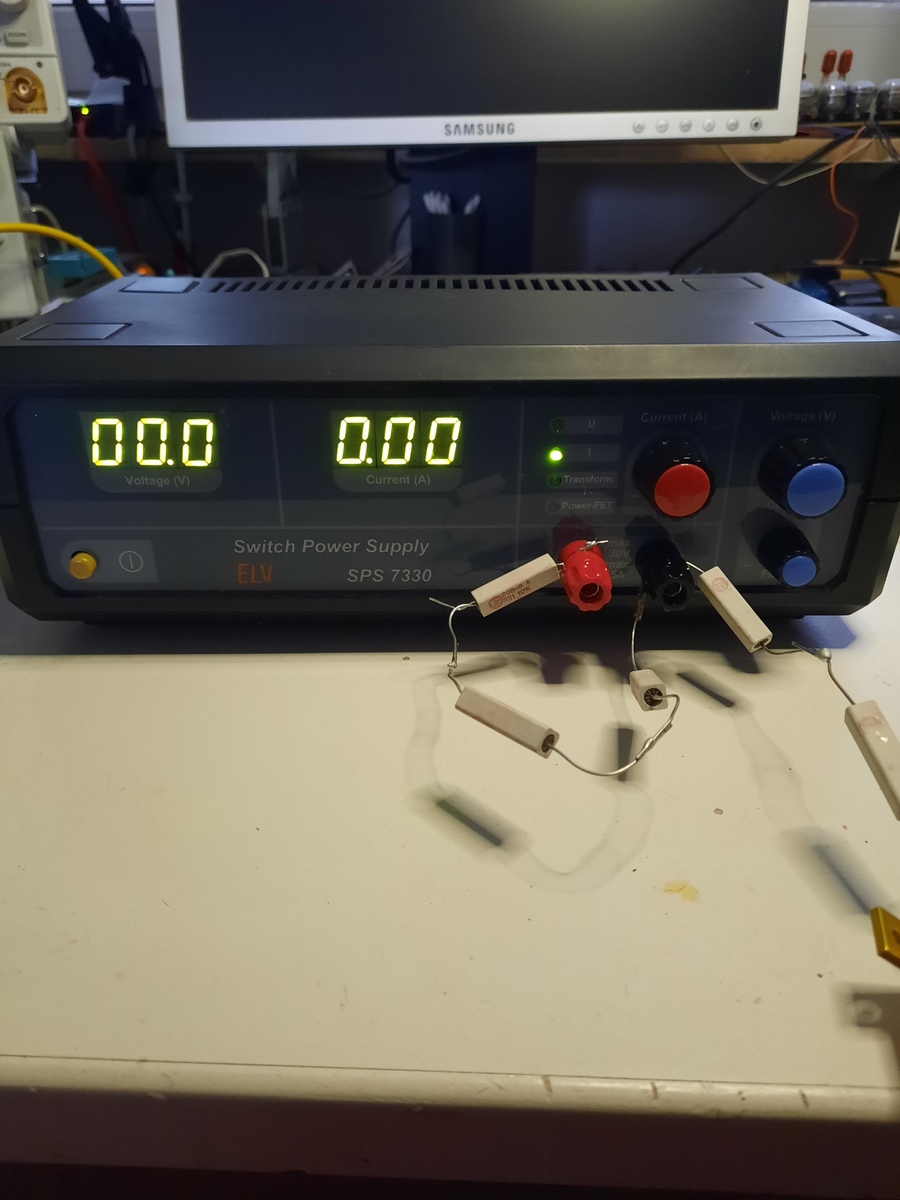

Für das SPS7330 habe ich ein neues Gehäuse bestellt, mit langer Odyssee von der Bestellung bis zum Eintreffen. Paketdienst GLS wußte gleich, das ich 2 mal nicht erreichbar war und das Paket selbst abholen musste. Das war auch noch schlampig verpackt: Gehäuseschalen in den Karton und viel Verpackungsmaterial oben auf. Ergo kein Schutz unten und an den Seiten, aber Glück gehabt. Das Gerät erfüllt die Spezifikationen, ist IMHO aber trotzdem eine Mogelpackung, denn die 75VA werden nur unter bestimmten Bedingungen erreicht. Weil der PTC am Trafo locker war, habe ich die Temperatursicherung getestet. Den PTC weg gebogen und mit Föhn geheizt. Die LED kam bei ca. 80°C, und die LED-Anzeigen gingen auf 000 und nach Abkühlung wieder auf den alten Wert. Aber 80°C geht bei mir gar nicht, bei ca. 60°C ist bei mir Schluß. Da beide Temperarturanzeigen gleich aufgebaut sind, müßte man 2 Fliegen auf einmal schnappen, wenn man die Referenz für die PTCs ändert. Die liegt bei 1,66V und ich habe sie auf 1,45V geändert durch Wechseln des Widerstands R35 von 12k auf 10k. Jetzt kommt die Temperaturanzeige bei ca. 60°C. damit kann ich leben ;-)
