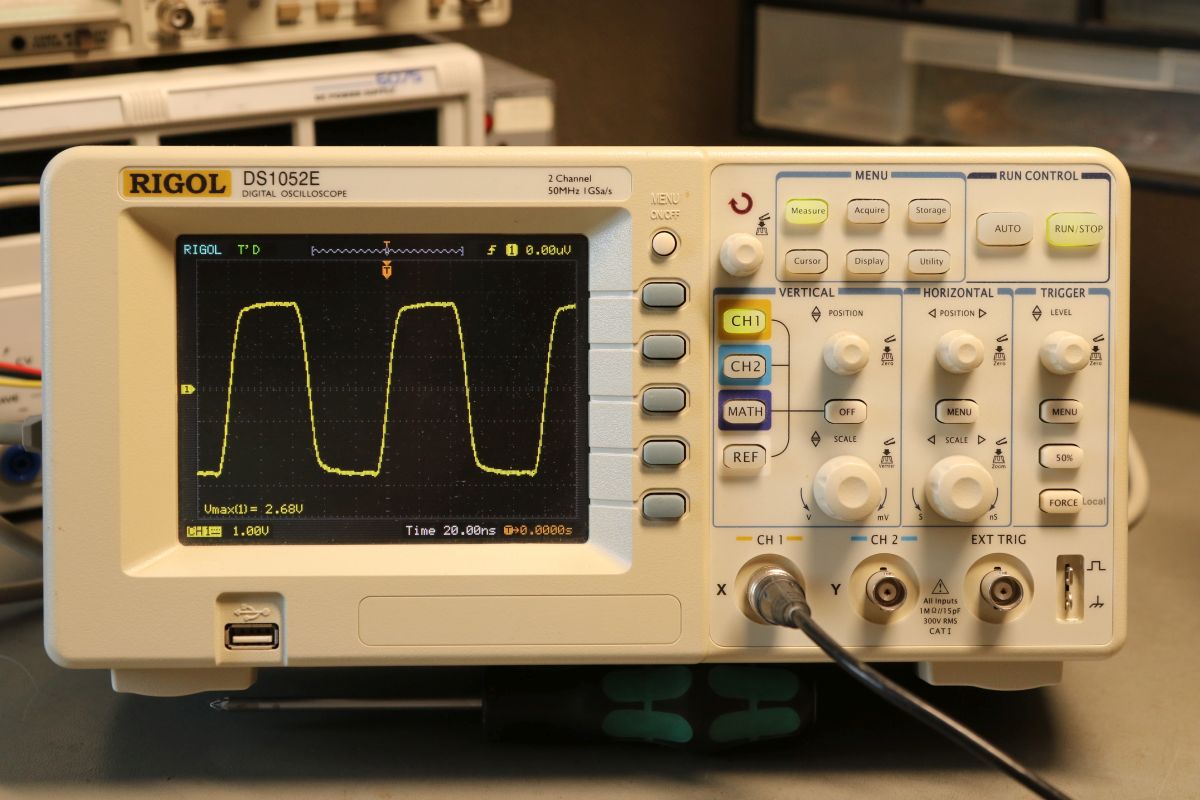

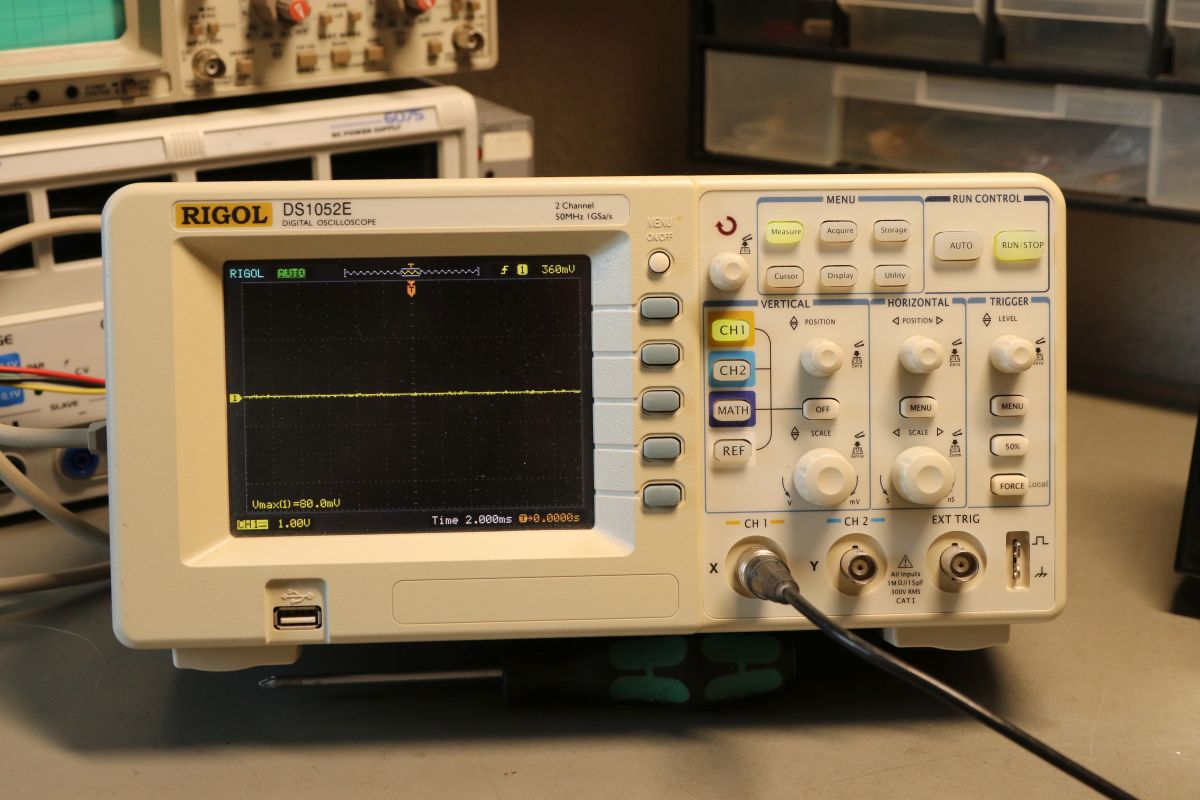

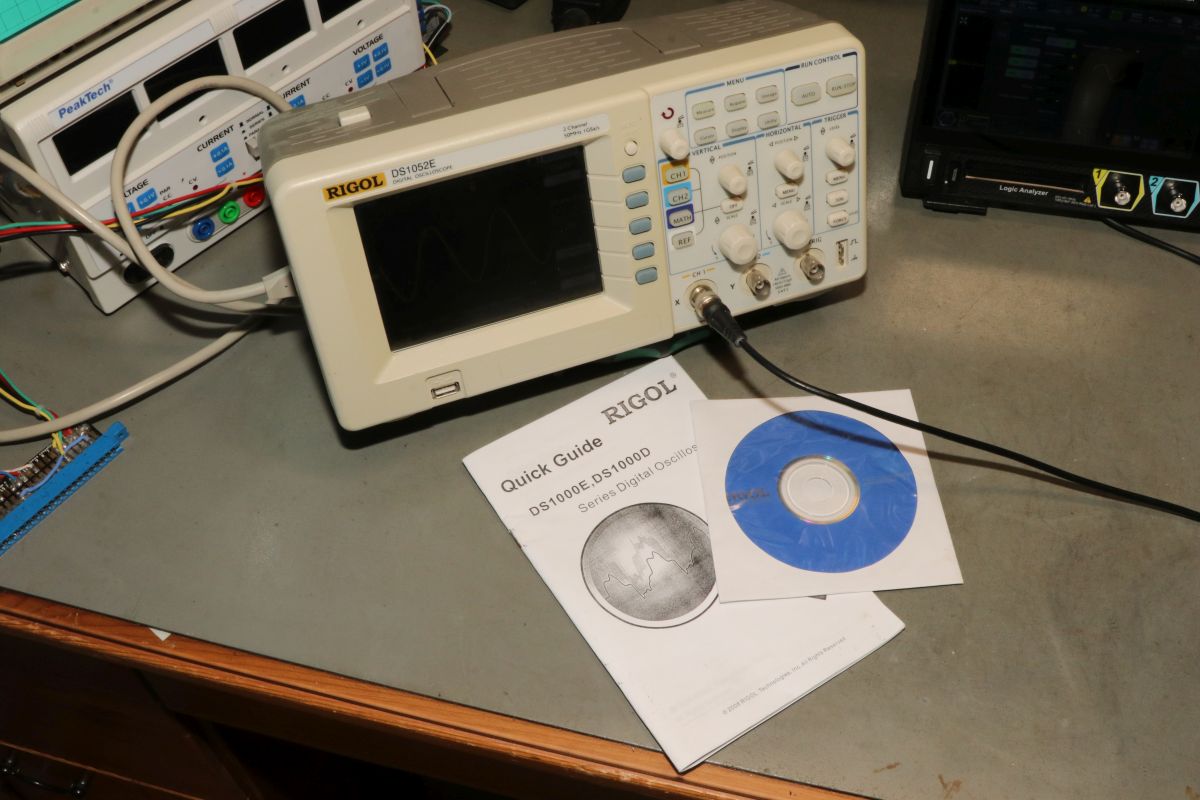

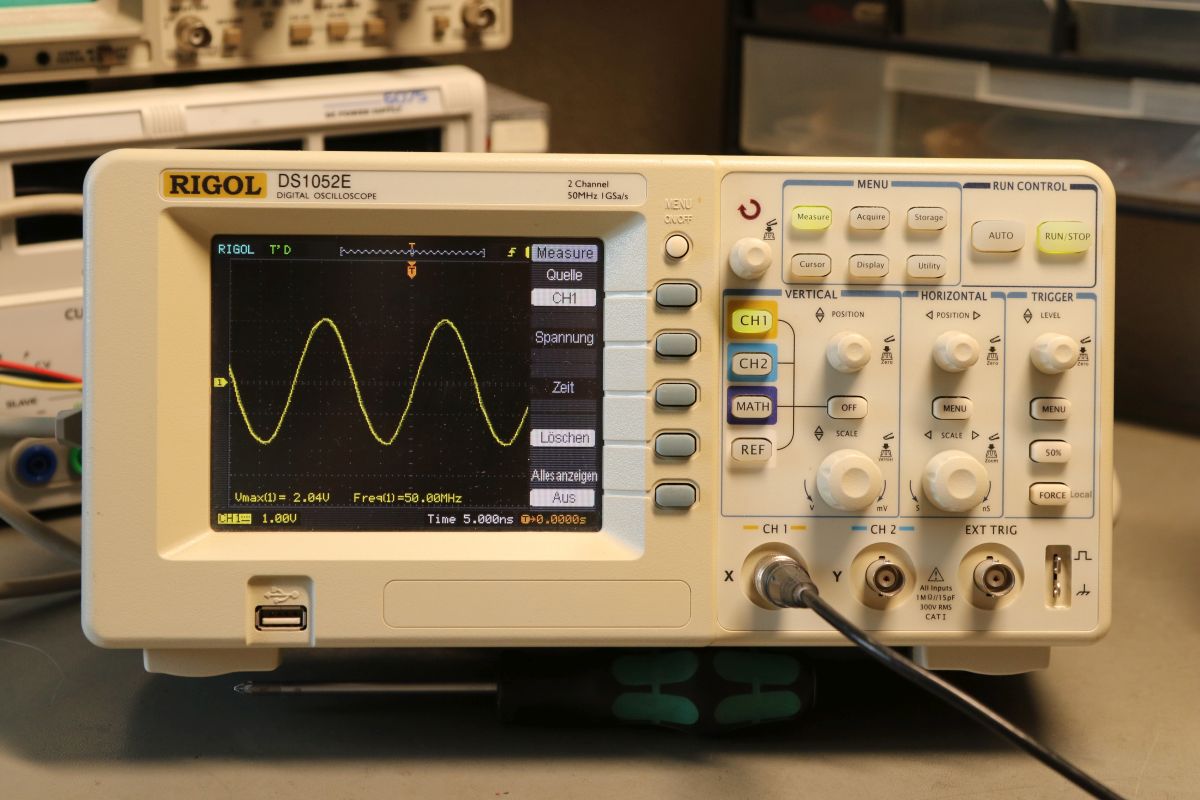

Ich verkaufe mein RIGOL DS1052E 2 Kanal 50 MHz 1GSa/s. Einer der beiden Füße lässt sich leider nicht ausklappen und Triggern macht man bei dem Teil am besten mit der "Auto"-Taste... alles in allem ein recht einfaches Gerät mit erstaunlich hoher Sample-Rate. Preis: 120 Euro VHB. Netzkabel gebe ich mit. Versand und Abholung (in Filderstadt) sind möglich. Erwartet von dem Gerät keine Wunder, aber als einfaches Einsteiger-Oszi ist es prima geeignet.
Angehängte Dateien:
-
140 KB -
140 KB -
140 KB -
140 KB
Wolfgang R. schrieb: > Erwartet von dem Gerät keine Wunder, aber als einfaches Einsteiger-Oszi > ist es prima geeignet. 8 Bit halt ..... man sieht es leider deutlich an den Kurvenformen. SCNR
> 8 Bit halt ..... man sieht es leider deutlich an den Kurvenformen.
Schlimmer finde ich da eher die geringe Aufloesung des Bildschirms. Aber
wir sind mittlerweile ganz schoen verwoehnt. :)
Vanye
aber der hat Alternate Trigger mit zwei unabhängigen Zeitbasen, das ist heute selten geworden.
Roland F. schrieb: > Wolfgang R. schrieb: >> Das Oszi ist verkauft! > > Und womit hast du es ersetzt? Dieses hier und einen zweiten Zweikanaler durch: https://www.batronix.com/versand/oszilloskope/Rigol-MHO954.html
Ralf X. schrieb: > Dieses hier und einen zweiten Zweikanaler durch: > > https://www.batronix.com/versand/oszilloskope/Rigol-MHO954.html Genau! Das Bessere ist der Feind des Guten.
Wolfgang R. schrieb: > Genau! > > Das Bessere ist der Feind des Guten. Bargain is something you don't need at a price you can't resist. Trotzdem viel Spaß mit dem Teil. ;-)
Falk B. schrieb: > Bargain is something you don't need at a price you can't resist. So isses. Und den Spaß hab ich tatsächlich!
Wolfgang R. schrieb: > So isses. Und den Spaß hab ich tatsächlich! Ich habe ja auch ernsthaft mit mir gehadert... Danke, dass Du schneller warst ;-)
Wolfgang R. schrieb: > Genau! Wäre nett wenn du demnächst mal schreibst wie deine Erfahrungen mit dem Oszilloskop sind. rhf
Roland F. schrieb: > Wäre nett wenn du demnächst mal schreibst wie deine Erfahrungen mit dem > Oszilloskop sind. Das hab ich vor!
Wolfgang R. schrieb: >> Wäre nett wenn du demnächst mal schreibst wie deine Erfahrungen mit dem >> Oszilloskop sind. > > Das hab ich vor! Versuch mal ne Messung, welche die 500MHz WIRKLICH ausreizt. Ich bin gespannt.
Ich habe keine 500 MHz, könnte höchstens einen heftigen Rechteck nehmen...
Wolfgang R. schrieb: > Ich habe keine 500 MHz, könnte höchstens einen heftigen Rechteck > nehmen... Nimm das schnellste Gatter das du kaufen kannst und miß mal.
74ASxx ist von TTL noch die schnellste Serie, oder hast du noch bessere Vorschläge?
Wolfgang R. schrieb: > 74ASxx ist von TTL noch die schnellste Serie, oder hast du noch bessere > Vorschläge? Irgendeine moderen CMOS-Serie, die haben Anstiegszeiten unter 1ns. Die braucht man auch, wenn man denn das Oszi ausreizen will. 500MHz sind ~0,7ns Anstiegszeit. https://www.ti.com/lit/pdf/ssztc76?keyMatch=logic%20family%20guide&tisearch=universal_search LVC, ALVC, AUC, oder AVC Familie. Oder man baut den Klassiker von Jim Williams, den ps Pulser, AN72 https://www.pa4tim.nl/zelfbouw/jim-williams-sub-nano-pulser/ Ist halt Aufwand.
Einfach FPGA mit PLL nehmen und PLL Clock an einem Pin raus, da kriegst leicht 400-500MHz hin, die Owon XDS3062A Gurke scheitert an allem >100MHz, selbst antik Hamgeg Analog ist besser. Irgendwann gibts mal gebrauchtes Lecroy mit 20 oder 40GS/s, die werden auch immer billiger
H. H. schrieb: > Und die dafür nötigen Tastköpfe? Laut Rigol ja. https://www.batronix.com/versand/messtechnik/tastkoepfe/Rigol-RP3500A.html
Wolfgang R. schrieb: > Laut Rigol ja. > https://www.batronix.com/versand/messtechnik/tastkoepfe/Rigol-RP3500A.html Die HF-Technik ist da anderer Meinung. ;-) 13pF Eingangskapazität sind 25 Ohm bei 500MHz. Das ist fast ein Kurzschluß, den außer einem kräftigen 50 Ohm Ausgang niemand treiben kann. Außerdem schrumpft die reale Bandbreite bei 500MHz Tastkopf (wenn die denn WIRKLICH so hoch ist) und 500 MHz Oszi auf 350MHz zusammen. D.h. wenn man das Oszi WIRKLICH ausreizen will, braucht es wenigstens einen 1GHz Passivtastkopf (Z0) mit 1k oder so. Dann hat man rechnerisch ca. 450MHz. Oder man geht direkt mit einer 50 Ohm Quelle ins Oszi. https://www.mikrocontroller.net/articles/Oszilloskop#Tastk%C3%B6pfe_richtig_benutzen http://www.signalintegrity.com/Pubs/straight/probes.htm
Wolfgang R. schrieb: > Ich habe keine 500 MHz, könnte höchstens einen heftigen Rechteck > nehmen... Wenn zur Hand: Ein RP2040 (Pico-Board) liefert auch steile Flanken.
Mi N. schrieb: > Wolfgang R. schrieb: >> Ich habe keine 500 MHz, könnte höchstens einen heftigen Rechteck >> nehmen... > > Wenn zur Hand: Ein RP2040 (Pico-Board) liefert auch steile Flanken. Aber auch beim besten Willen nur die halbe Taktfrequenz. Wobei ich mir die ganze Zeit die Frage stelle, was bei 1Gsps und 500MHz, mithin also zwei Punkte pro Vollwelle, eigentlich erwartet wird. Zwei samples genau im Nulldurchgang ergäbe eine schöne Nulllinie. ;-)
Na ja, nachdem ihr ja alle der Meinung seid (vermutlich sogar nicht zu Unrecht), dass das Oszi niemals auch nur annähernd die angegebenen Leistungsdaten einhalten wird, muss ich ja auch nicht weiter nachprüfen. Da ich keinen Bedarf habe, die Leistungsdaten nachzuprüfen, freue ich mich einfach über die flüssige Bedienung, die saubere Darstellung und ordentliche Screenshots. Für mehr hab ich auch gerade nicht die Zeit. Wer's genau wissen will, kauft sich entweder das Oszi oder schickt mir einen passenden Generator, dann probier ich es aus. Zum Selberbauen hab ich schlicht keine Zeit.
Norbert schrieb: > Aber auch beim besten Willen nur die halbe Taktfrequenz. Reicht doch, wenn die Flanken steil genug sind. Bei einer angegeben Bandbreite von 500 MHz sollte bei 166 MHz die 3. Harmonische noch da sein. Norbert schrieb: > Wobei ich mir die ganze Zeit die Frage stelle, was bei 1Gsps und 500MHz, > mithin also zwei Punkte pro Vollwelle, eigentlich erwartet wird. > Zwei samples genau im Nulldurchgang ergäbe eine schöne Nulllinie. ;-) Bei nur einem genutzten Kanal hat man bei Rigols MHO900 Serie 4 GSa/s. Wolfgang R. schrieb: > Na ja, nachdem ihr ja alle der Meinung seid (vermutlich sogar nicht zu > Unrecht), dass das Oszi niemals auch nur annähernd die angegebenen > Leistungsdaten einhalten wird, muss ich ja auch nicht weiter nachprüfen. Ich bin mir recht sicher, dass dein MHO954 500 MHz Bandbreite hat.
Norbert schrieb: > Aber auch beim besten Willen nur die halbe Taktfrequenz. Das macht ja nichts. Wenn die Flanke mit <= 1ns angezeigt werden kann, passt die Bandbreite von Scope + Tastkopf auf jeden Fall. > Wobei ich mir die ganze Zeit die Frage stelle, was bei 1Gsps und 500MHz, Beschränkt man sich auf einen Kanal sind es 4 GSa/s und sind repitierende Signale, kann mit wanderndem Triggerpunkt die Kurve feiner abgetastet werden. Wolfgang R. schrieb: > muss ich ja auch nicht weiter nachprüfen. Spielverderber ;-) Nach einem Update eines MSO5074 auf ein MSO5354 auf eevblog wurden auch 500 MHz Bandbreite gezeigt. Dein MHO wird ja auch mit 800 MHz Bandbreite angeboten, weshalb die Eingangsstufen Deines Teils wohl auch darauf ausgelegt sind. Vielleicht hast Du einen 433/866 MHz Sender in der Schublade?
:
Bearbeitet durch User
Stefan K. schrieb: > Bei nur einem genutzten Kanal hat man bei Rigols MHO900 Serie 4 GSa/s. Oh sorry. Da muss ich wohl den Schritt vom DS1052E 50 MHz zum MHO900 500 MHz übersehen/überlesen haben. Dann nehme ich alles zurück und behaupte nun das Gegenteil. ;-)
Mi N. schrieb: > Beschränkt man sich auf einen Kanal sind es 4 GSa/s und sind > repitierende Signale, kann mit wanderndem Triggerpunkt die Kurve feiner > abgetastet werden. Davon steht aber rein gar nichts im Datenblatt!
