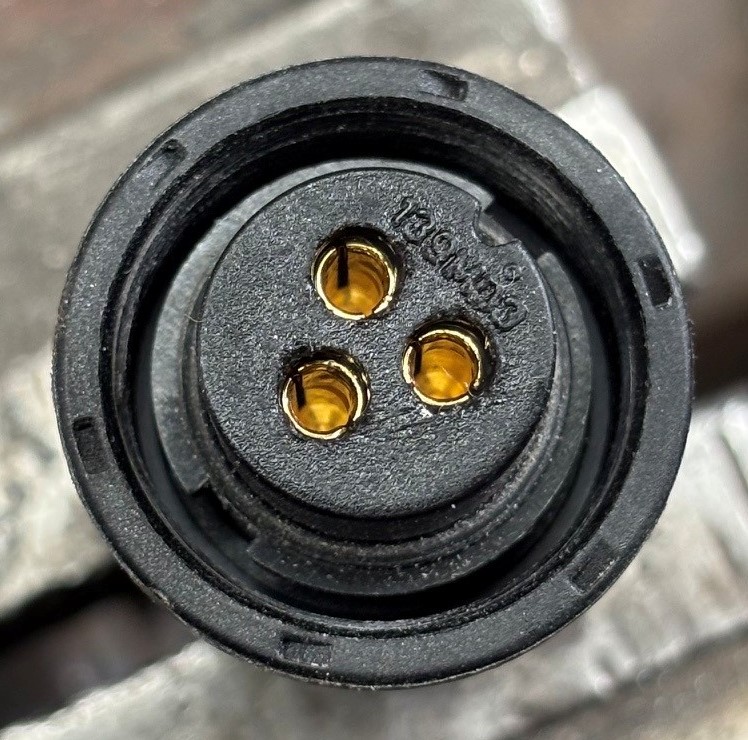

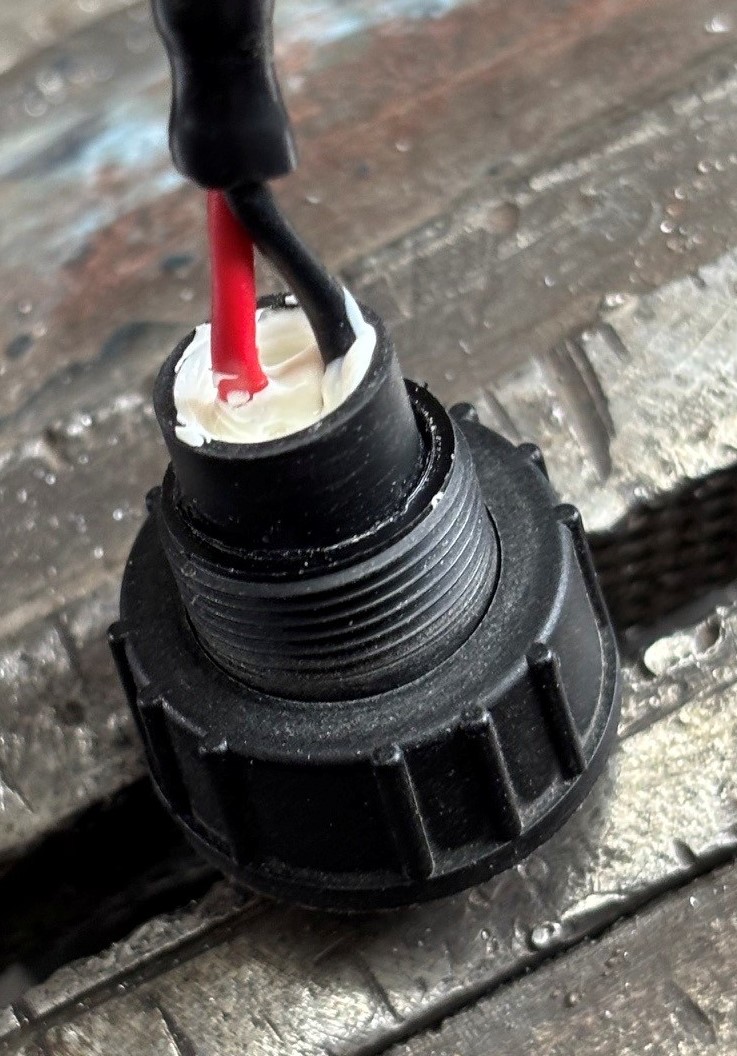

Hallo, ein Bekannter sucht Ersatz für einen Stecker bzw. ist das ein Stecker mit Buchsenkontakten. 3 Bilder habe ich bekommen. Der Pinabstand der 3 Kontakte zueinander beträgt 5mm. Kennt jemand so ein Teil und kann uns sagen wie das heißt? Hersteller + Typ vielleicht? Falls noch Angaben zur Identifizierung fehlen, kann ich nachfragen. Der Stecker dient zum laden einer Batterie.
Angehängte Dateien:
-
170 KB -
340 KB -
190 KB

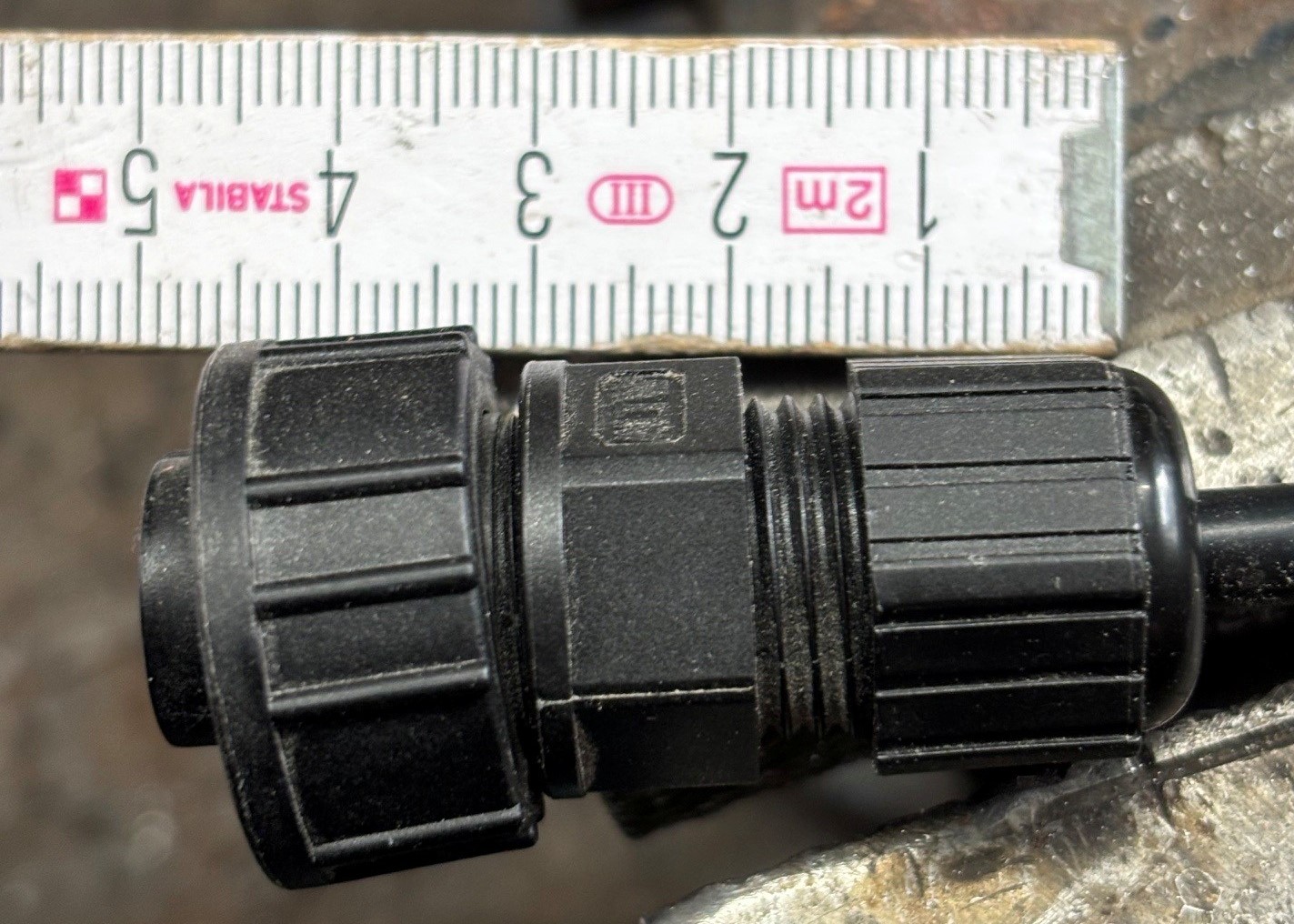

Auf den zweiten Bild kann man ein Herstellerlogo erahnen. Mir sagt das zwar nichts, aber hier im Forum sind auch Leute unterwegs, die sich mit sowas auskennen. Und denen wäre mit einem vernünftigen Bild des Herstellerlogos geholfen. Ebenso wäre ein Bild des Gegenstücks interessant. Sind da irgendwelche Beschriftungen dran? Auch die können hilfreich sein.
Auf gar keinen Fall die Bezeichnung 139M03 ? 139MD3 ? abtippen oder das seitliche Herstellerlogo im Bild 2 zeigen.
:
Bearbeitet durch User
Torsten B. schrieb: > oder das seitliche > Herstellerlogo im Bild 2 zeigen. Du meinst das "LTW" für Amphenol-LTW... Und "139M03" stimmt schon.
:
Bearbeitet durch User
Beitrag #8053373 wurde vom Autor gelöscht.
Super, Hinz! CC-03BFFA-LL7001 https://amphenolltw.com/product-info/Power/ https://amphenolltw.com/2012download/2D%20PDF/01_Circular%20Connectors/CC-03BFFA-LL7001.pdf Seite ist evtl. 403 forbidden https://de.farnell.com/amphenol-ltw/cc-03bffa-ll7001/rundsteckverbinder-buchse-3pos/dp/2708053?ost=cc-03bffa-ll7001 bestellbar mit 7 Wochen Lieferzeit, Preis 12,33 @1 10,76 @10 9,52 @100 Foto ist falsch Produktpalette: Middle (C) Series https://de.farnell.com/c/steckverbinder/rundsteckverbinder-zugehorige-komponenten/rundsteckverbinder-gemass-industriestandards?brand=amphenol-ltw&produktpalette=middle-c-series
:
Bearbeitet durch User
Torsten B. schrieb: > https://de.farnell.com/amphenol-ltw/cc-03bffa-ll7001/rundsteckverbinder-buchse-3pos/dp/2708053?ost=cc-03bffa-ll7001 > bestellbar mit 7 Wochen Lieferzeit, Preis 12,33 @1 10,76 @10 9,52 @100 > Foto ist falsch Mouser oder Digikey haben bestimmt welche auf Lager.
https://www.digikey.com/en/products/detail/amphenol-ltw/CC-03BFFA-LL7001/7102707 100 Stück auf Lager USD 10,06 https://www.mouser.de/c/?q=CC-03BFFA-LL7001 --> kein Treffer Das Gegenstück (Einbaustecker) heißt CC-03PMMP-LC7001 https://amphenolltw.com/2012download/2D%20PDF/01_Circular%20Connectors/CC-03PMMP-LC7001.pdf eu.mouser.com/ProductDetail/Amphenol-LTW/CC-03PMMP-LC7001 10 Stück auf Lager, 7,22 Euro @1
Torsten B. schrieb: > https://www.mouser.de/c/?q=CC-03BFFA-LL7001 > --> kein Treffer https://www.mouser.de/ProductDetail/Amphenol-LTW/CC-03BFFA-LL7001?qs=Wmhir8UuqEkhc4DMTBdBdA%3D%3D
https://de.rs-online.com/web/p/industrie-automation-steckverbinder/0192973 Photo stimmt nicht, Datenblatt aber schon
Wahrscheinlich bist du eher erfolgreich wenn du nach einer Kupplung suchst.
Hallo, vielen Dank @ all. Die Beschwerden wegen den Bildern gebe ich weiter. :-)
:
Bearbeitet durch User
Die gesuchte Buchse gibt es auch mit gerade angespritztem 2-Meter-Kabel: Mouser 523-1CC03AFFMLL7A02 20,78 10 Stück lagernd andere Längen nicht lagernd Oder mit anderem Knickschutz: 523-ACC03BFFMLL7A02 20,29 7 Stück lagernd
Hallo Torsten, na wenn das kein Service ist. Da wird er sich freuen. Danke.
Andreas M. schrieb: > Torsten B. schrieb: >> Die gesuchte Buchse > > Er sucht einen Stecker, meint aber eine Kupplung! Keine Sorge das passt schon. Das große Gehäuse hat Steckerform aber die Kontakte selbst sind Buchsen. Es wird genau das Teil gesucht wie auf den Fotos. Eine Kupplung sind für mich beide Teile zusammen, also ein Paar davon.
:
Bearbeitet durch User
Veit D. schrieb: > Eine Kupplung sind für mich beide Teile zusammen, also ein Paar > davon. Für alle anderen in dieser Welt ist eine Kupplung ein weiblicher "Stecker" (CONN PLUG FMALE) ;-)
Hallo, ich komme nicht mehr mit. Ich habe doch mit meiner Beschreibung im Eingangsbeitrag und mit "Das große Gehäuse hat Steckerform aber die Kontakte selbst sind Buchsen." alles richtig beschrieben. Völlig unabhängig was ich mit einer 'Kupplung' meinen würde, denn ich habe den Begriff 'Kupplung' bewusst nicht verwendet. Und jetzt haben wir 2 Widersprüche. Andreas M. schrieb: > Er sucht einen Stecker, meint aber eine Kupplung! Rainer W. schrieb: > Für alle anderen in dieser Welt ist eine Kupplung ein weiblicher > "Stecker" (CONN PLUG FMALE) ;-) Aber ganz ehrlich, dass Ding ist sowieso durch. Jeder der geholfen hat kam mit dem Text & Bild klar. Wünsche noch einen ruhigen Feiertag. Danke.
:
Bearbeitet durch User
Korrekt wäre wohl die Formulierung: "Veit sucht einen Steckverbinder mit 'weiblichen' Kontakten."
Veit D. schrieb: > ich komme nicht mehr mit. Das musst Du auch nicht; hier geht es nur unterschiedlich pedantischen Zeitgenossen, auf den Bedeutungen von "Stecker", "Buchse" und "Kupplung" herumzureiten. Sowas kann in religiöse Grabenkämpfe ausarten. Einfach ignorieren; Du hast den richtigen Steckverbinder.
Harald K. schrieb: > hier geht es nur unterschiedlich pedantischen > Zeitgenossen, auf den Bedeutungen von "Stecker", "Buchse" und "Kupplung" > herumzureiten. Im Endeffekt sind es die parametrischen Suchen bei Herstellern und Lieferanten, die dazwischen unterscheiden. Aber wozu gibt es dieses Forum - wäre ja arbeitslos, wenn jeder mit dem richtigen Suchbegriff in der Lage wäre, das richtige Teil selbst zu finden. ;-)
Interessant ist noch eine wasserdichte Schutzkappe: - ohne Befestigung 3,15 https://www.mouser.de/ProductDetail/Amphenol-LTW/CAP-WACFLMA1 https://www.mouser.de/datasheet/3/59/3/CAP_WACFLMA1.pdf - mit Befestigungs-Öse 2,48 https://www.mouser.de/ProductDetail/Amphenol-LTW/CAP-WACFLMA2 https://www.mouser.de/datasheet/3/59/3/CAP_WACFLMA2.pdf - mit Gummischnur 4,33 https://www.mouser.de/ProductDetail/Amphenol-LTW/CAP-WACFLPC1 - Kette 5,11 nicht lagernd https://www.mouser.de/ProductDetail/Amphenol-LTW/CAP-WACFLPB1 Gegenseite: ohne 1,63 https://www.mouser.de/ProductDetail/Amphenol-LTW/CAP-WACMLMA1 https://www.mouser.de/datasheet/3/59/3/CAP_WACMLMA1.pdf Gummi 2,70 https://www.mouser.de/ProductDetail/Amphenol-LTW/CAP-WACMLPC1 Gummi https://www.mouser.de/datasheet/3/59/3/CAP_WACMLPC1 Kette 2,74 https://www.mouser.de/ProductDetail/Amphenol-LTW/CAP-WACMLPB1 Kette https://www.mouser.de/datasheet/3/59/3/CAP_WACMLPB1 oder zumindest Staubschutz aus Gummi https://amphenolltw.com/down.php?supp_download=92 Seite 9
:
Bearbeitet durch User
Torsten B. schrieb: > https://www.mouser.de/ProductDetail/Amphenol-LTW/CAP-WACFLMA1 > ... "Entschuldigung, wir können die gesuchte Seite nicht finden." Wem sollen so verhunzte Links nützen? Dann schreib lieber nur die MPN hin. https://www.mouser.de/ProductDetail/Amphenol-LTW/CAP-WACFLMA1?qs=tDah%252BrwCRVNtQQZBfyIcVQ%3D%3D
Hallo, dafür kann aber Torsten nichts. Alles ab Fragezeichen dient der Identifizierung, ist bei Amazon noch länger. Warum Mouser seit Neuesten mit gekürzten Links nicht mehr klar kommt weiß nur Mouser. Ich kam auch so mit den Links klar und wusste was zu tun ist.
Veit D. schrieb: > dafür kann aber Torsten nichts. Torsten bastelt am Link rum und kann nichts dafür, dass er danach nicht mehr funktioniert? Da wäre es zumindest sinnvoll, den editierten Link danach auf Funktion zu prüfen, bevor man den Beitrag veröffentlicht. > Alles ab Fragezeichen dient der Identifizierung, ... In diesem Fall dient es wohl der Produktidentifizierung. Oder was soll damit identifiziert werden. Wäre voll sinnvoll, wenn Mouser damit seine eigene Produktsuche identifiziert. Veit D. schrieb: > Ich kam auch so mit den Links klar und wusste was zu tun ist. Sinn eines Links an der Stelle ist, auf eine gültige Produktseite bei Mouser zu verweisen und nicht in die Walachei. Wie gesagt - wenn man sowieso suchen muss, was da verhunzt ist, würde die MPN alleine ausreichen.
:
Bearbeitet durch User
Hallo Rainer, jetzt ist aber endlich Ruhe hier!
:
Bearbeitet durch User
Rainer W. schrieb: > Torsten bastelt am Link rum und kann nichts dafür, dass er danach nicht > mehr funktioniert? Naja, normale Webseiten servieren keine Arschlochlinks, sondern Links, wo an den Link angehängter unnötiger Dreck ohne Probleme entfernt werden kann. Das schafft sogar Amazon. Mouser scheint das jetzt zu tun, die bestehen darauf, daß ihre Arschlochlinks nicht nur das Produkt, sondern auch die Lebensgeschichte des nach dem Produkt suchenden enthalten. Und Du verteidigst das. Heul doch.
Harald K. schrieb: > Mouser scheint das jetzt zu tun, die bestehen darauf, daß ihre > Arschlochlinks nicht nur das Produkt, sondern auch die Lebensgeschichte > des nach dem Produkt suchenden enthalten. Du verbreitest Unsinn und leidest unter Verfolgungswahn. Wo ist da irgendeine Lebensgeschichte enthalten. Wenn du per MPN (CAP-WACFLMA1) das Teil bei Mouser suchst, erhältst du doch wohl den gleichen Link wie ich oben, egal ob über mouser.de, eu.mouser.com oder www2.mouser.com ("...?qs=tDah%252BrwCRVNtQQZBfyIcVQ%3D%3D"). Ich sehe in dem Link keinen Parameter "srsltid".
:
Bearbeitet durch User
Rainer W. schrieb: > Ich sehe in dem Link keinen Parameter "srsltid". Na dann ist ja alles gut. Freu Dich.
Auch wenn man den bei Mouser unter dem Artikelbild verfügbaren verkürzten Teilen-Link nimmt landet man auf auf der gleichen Seite, sieht aber nicht mehr direkt welches Teil sich dahinter verbirgt: https://mou.sr/3RPgCy1 Da ist die Angabe der Hest.-Nr. CAP-WACFLMA1 oder der Mouser-Nr. 523-CAP-WACFLMA1 sinnvoller.
Harald K. schrieb: > Na dann ist ja alles gut. Das sag ich doch. Kein Grund irgendeine Paranoia vorzuschieben oder Links bis zur Nichtfunktion zu verkrüppeln.
