Hallo, ich habe hier 2 Quarze von NDK, aber kein Datenblatt. 447NDK6Y: und 451NDK45: - Welche Frequenzen haben sie? 44,7 und 45,1 MHz? - Was bedeuten die Bezeichnungen 6Y: und 45: am Ende? - Was für Kondensatoren brauchen sie? [Mod: "Quartze" korrigiert]
:
Bearbeitet durch Moderator
StefanK schrieb: > - Welche Frequenzen haben sie? 44,7 und 45,1 MHz? 16MHz und 24MHz, ersteres sicher, zweites AFAIR. > - Was bedeuten die Bezeichnungen 6Y: und 45: am Ende? Datecode. > - Was für Kondensatoren brauchen sie? Wie der Kunde sie bestellt hatte.
:
Bearbeitet durch User
Dann präzisiere ich mal: - was bedeutet der Datencode technisch? - welche Kapazitäten sollen die Kondensatoren für diese Quarze haben? - wie kommt man von z.B. 447 auf 16MHz?
StefanK schrieb: > Dann präzisiere ich mal: > - was bedeutet der Datencode technisch? Einfach eine Nummer. > - welche Kapazitäten sollen die Kondensatoren für diese Quarze haben? Die passenden. Welche das sind steht noch nicht mal im allgemeinen Datenblatt. > - wie kommt man von z.B. 447 auf 16MHz? Memory.
StefanK schrieb: > was bedeutet der Datencode technisch? Der Datecode beschreibt in hier verschlüsselter Form das Herstellungsdatum. Bei diesen kryptischen Quarzbezeichnungen dürfte vermutlich der hersteller auf Kundenwunsch geliefert haben, manche Quarzserien gibt es mit unterschiedlichen Anforderungen an die Lastkapazitäten, das ist hier aber wohl nicht mehr rauszufinden, da alle Angaben verschlüsselt sind.
> Wie der Kunde sie bestellt hatte.
Warum sollte eigentlich da jemand sich was spezielles bestellen? Ich
wuesste jetzt keinen Grund wieso ich nicht mit dem leben koennte was mir
ein Hersteller vorgibt.
Vanye
https://www.mouser.de/c/passive-components/frequency-control-timing-devices/crystals/?m=NDK Welches Gehäuse? Die Website des Herstellers: https://www.ndk.com/en/products/lineup/crystal-unit/
Vanye R. schrieb: > Warum sollte eigentlich da jemand sich was spezielles bestellen? - kundenspezifischer Temperaturbereich - kundenspezifischer Schliff (Toleranz) - Obfuscation... ;-)
Lotta . schrieb: > Lothar meinte: > >> - Obfuscation... ;-) > > Huch, was ist denn das? Nebelkerzen werfen...
H. H. schrieb: > Lotta . schrieb: >> Lothar meinte: >> >>> - Obfuscation... ;-) >> >> Huch, was ist denn das? > > Nebelkerzen werfen... Ach, Du meinst sowas wie ein Anagramm, damit der Hersteller notfalls beweisen kann, das er den Quarz hergestellt hat... :-) Wens wirklich ganz genau sein soll, und mehr als das Anschwingen verlangt wird... Ich würd den Quarz einfach in die Schaltung einbauen, nen Standardkondensator nehmen und dann mit nem genauen Zähler oder gps- kontrollierten Oszillator die Fequenz bestimmen. Durch leichte Veränderung des Kondis würd ich dann die Frequenz auf den Sollwert ziehen. mfg
Lotta . schrieb: > Ach, Du meinst sowas wie ein Anagramm, damit > der Hersteller notfalls beweisen kann, das er > den Quarz hergestellt hat... :-) Nö.
H. H. schrieb: > Lotta . schrieb: >> Ach, Du meinst sowas wie ein Anagramm, damit >> der Hersteller notfalls beweisen kann, das er >> den Quarz hergestellt hat... :-) > > Nö. Nö? Was meinst Du? mfg
Wird vor allem für Software benutzt: https://de.wikipedia.org/wiki/Obfuskation_(Software) engl. obfuscate „vernebeln“, „unklar machen“, „verwirren“, „verschleiern“
Vanye R. schrieb: >> Wie der Kunde sie bestellt hatte. > > Warum sollte eigentlich da jemand sich was spezielles bestellen? Ich > wuesste jetzt keinen Grund wieso ich nicht mit dem leben koennte was mir > ein Hersteller vorgibt. Für Dich als Hobbybastler völlig in Ordnung. Die Fuses stellst Du so ein wie es im Datenblatt des Controllers steht, und damit sollte es zur Zufriedenheit laufen. Im professionellen Bereich ist es üblich, eine Leiterplatte mit dem Controller zum Quarzhersteller zu schicken. Der passt dann den Quarz an die vorhandenen Streukapazitäten an, so dass hinterher die Mittenfrequenz über den spezifizierten Temperaturbereich stimmt. Der Quarzhersteller legt auch die Lastkapazitäten, ggf den Serien- und Parallelwiderstand, und die Einstellung der Drive-Leistung im Controller (fusebits) fest. Bei fast jeder Großserie ist der Quarz somit ein kundenspezifisches Bauteil. Ersatz durch das Katalogteil kann funktionieren, muss aber nich.
Christoph db1uq K. schrieb: > Wird vor allem für Software benutzt: > https://de.wikipedia.org/wiki/Obfuskation_(Software) > engl. obfuscate „vernebeln“, „unklar machen“, „verwirren“, > „verschleiern“ Genau das macht ein Anagramm auch, deshalb hab ich ja nen ":-)" dahinter gesetzt. :-P Aber genau, wie es Programme gibt, die ofuscaten Quelltext oder Anagramme wieder lesbar machen kann hat der Hersteller bestimmt auch ein Proggy dafür. mfg
geil! Wieder mal ein Thread, wo frau richtig lernen kann, wenn frau ein ganz Wenig provoziert... ;-P mfg
H. H. schrieb: > Datenblatt. > > > Und der Kunde für diese speziellen war Bosch. Tzzz... > Aber genau, wie es Programme gibt, die ofuscaten Quelltext > oder Anagramme wieder lesbar machen kann hat der Hersteller > bestimmt auch ein Proggy dafür. Na, meinte ich doch. Unsere community hat so ein Programm, dies ist einfach unverbesserlich und heißt H.H. :-P :-)))))) mfg
Da kräuseln sich mir die Zehennägel, wenn ich das Wort "Quartz" sehe. Ist ja fast so wie Atzfentzkrantzkertze.

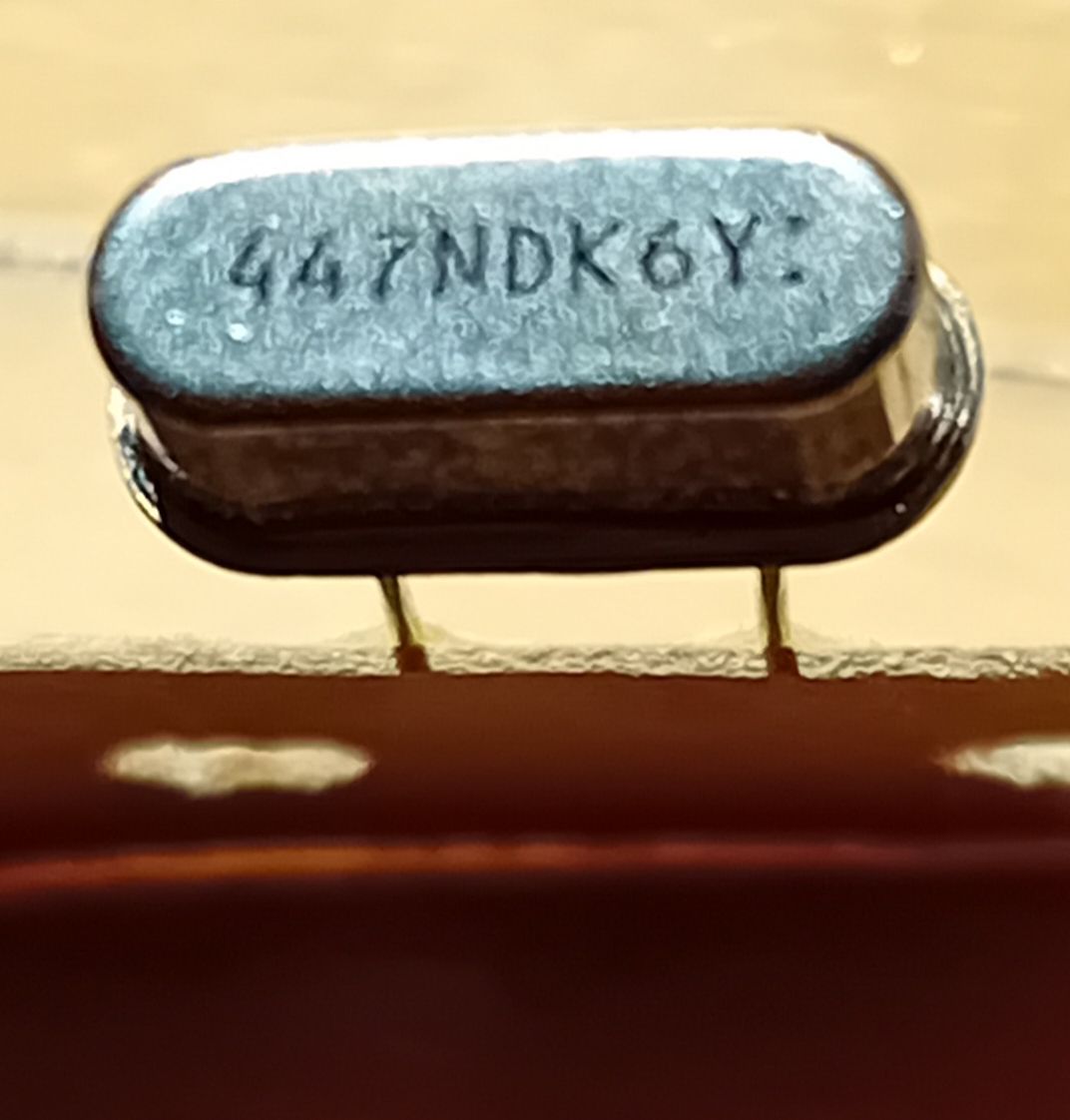

StefanK schrieb: > Ein Bild sagt mehr als 1000 Worte jetzt muss der Mod schon wieder den Titel korrigieren...
Lotta . schrieb: > geil! > > ... wenn frau ein ganz Wenig provoziert... Schon mein Urgroßvater sagte: "Nimm dich in acht vor Frauen, die provozieren." Leider habe ich keinen Frequenzmesser, sonst hätte ich schon mal nachgesehen.
Ich war mir sicher, ich hatte Quartz geschrieben. Aber die Rechtschreibkorrektur lässt mich als Legasteniker dastehen...
StefanK schrieb: > Ein Bild sagt mehr als 1000 Worte Ja, das sind die für Bosch gefertigten. Wie bist du zu denen gekommen?
Habe vor Jahren mal die Bastelkiste eines verstorbenen Freunds meines Vaters geerbt. Da waren auch uralte OPVs drin, sehen aus wie TO3 Transistoren mit 8 Beinchen, richtig retro. Werde ich mal verwenden :-)
