Forum: Markt [V] Spectro-Color Platinen CV12864B LCD Display Ersatzteile


von D. M. (da_miez)



Lesenswert?

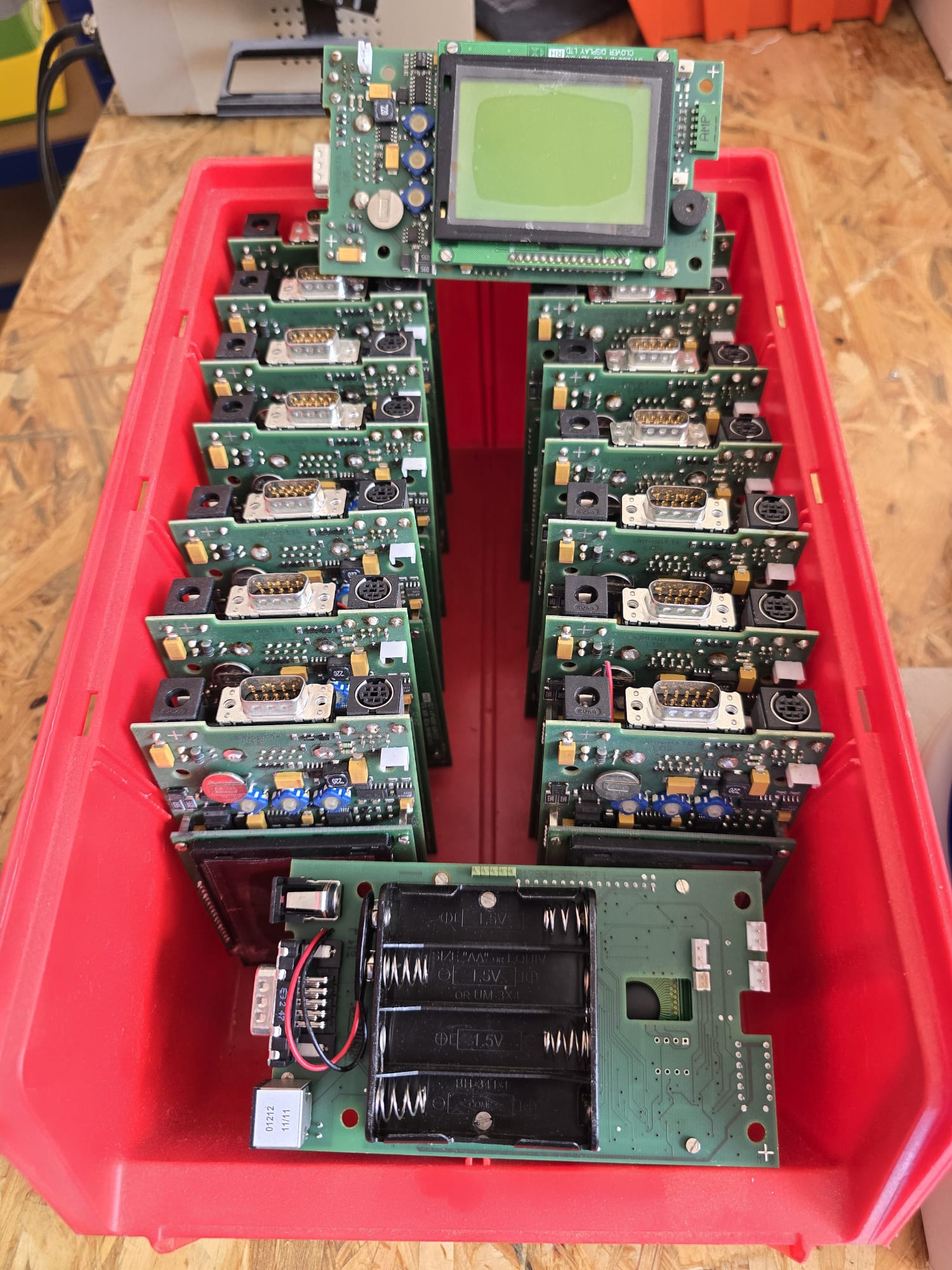

Zum Verkauf stehen mehreren Elektronikplatinen / Displayplatinen aus
Lagerbestand.

Aufdrucke / erkennbare Bezeichnungen:
- Spectro-Color 354-25
- CV12864B PCB VER 5.0
- Clover Display Ltd.
- verschiedene Datecodes / Aufkleber siehe Bilder

Erkennbar auf den Platinen:

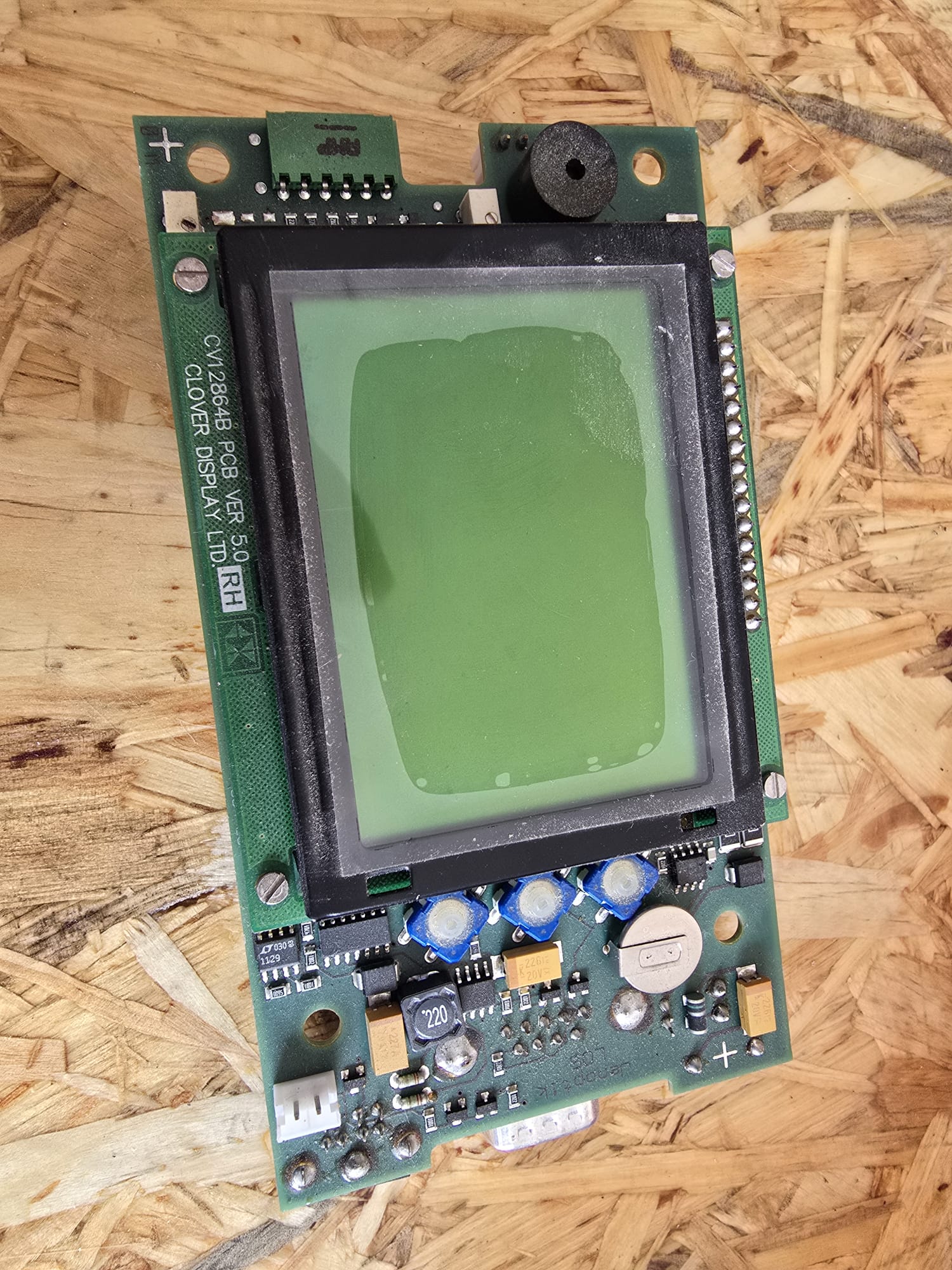

- grafische LCD-Module / Dot-Matrix-Displays, u.a. Clover Display
CV12864B

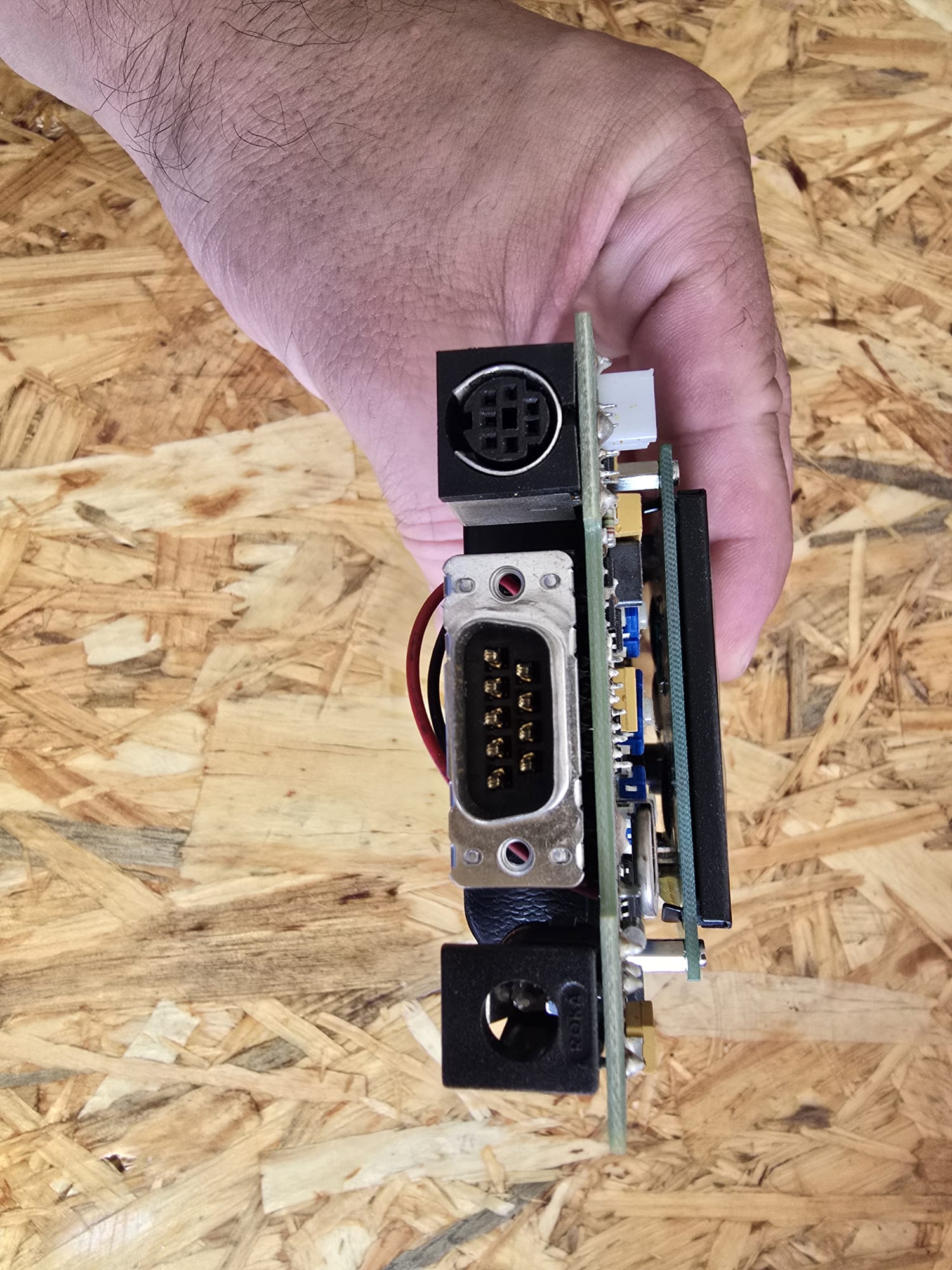

- 9-polige Sub-D-Buchsen
- runde Mini-DIN-Buchsen
- DC-Hohlbuchsen
- Batteriehalter für 1,5-V-Zellen
- Piezo-Buzzer / Signalgeber
- Trimmer / Potis
- Quarz / RTC-ähnliche Bauteile
- Spannungsregler / Power-Bauteile
- SMD-ICs
- Steckverbinder
- diverse passive Bauteile

Zustand:
Gebraucht / alter Lagerbestand.
Die Platinen stammen aus einer Lagerräumung wegen Verkleinerung meines
Hobby-/Werkstattbestands.
Die Funktion wurde von mir nicht geprüft.
Ich kann nicht sagen, ob die Platinen vollständig, funktionsfähig oder
für ein bestimmtes Gerät direkt verwendbar sind.

Daher ausdrücklich Verkauf als ungetestet  defekt  Bastlerware /
Ersatzteilspender.

Lieferumfang / Preis:
30€ für 8 Stück der Platinen inklusive Versand ohne Sortimentskasten
von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

D. M. schrieb:
> Erkennbar auf den Platinen:

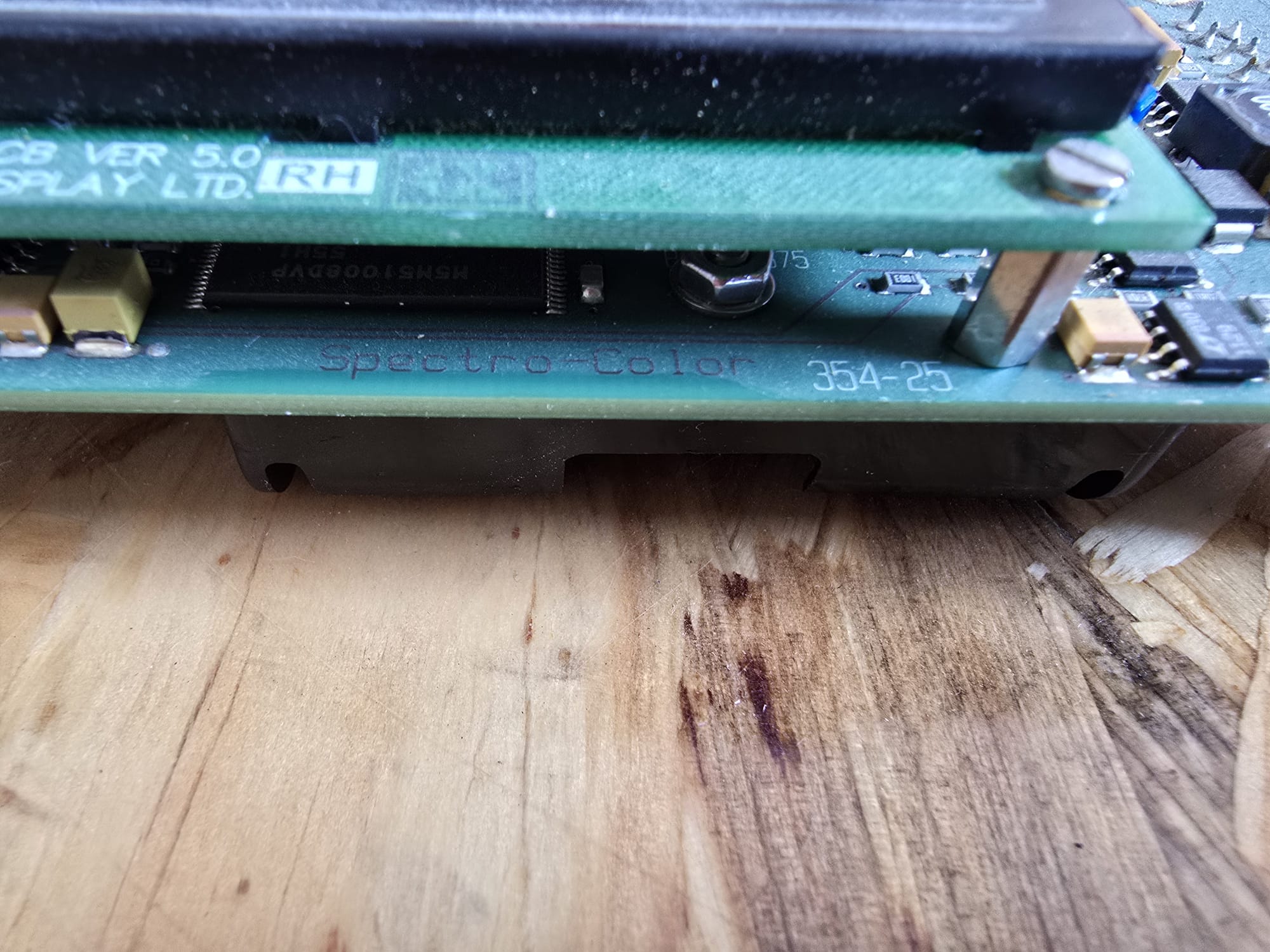

Ein paar gut erkennbare Bilder von dem, was sich unter dem LCD
versteckt, wären sicherlich für eine Kaufentscheidung förderlich.
von Tuncay (fecixus)


Lesenswert?

Auch wenn ich genug Spielzeug/Schrott zuhause habe
und darum kein Interesse erstmal habe,
hat mich meine Scheissneugier gepackt :-)

Guggst Du da:
https://labstuff.eu/de/hach-lange-spectro-color-d-8-portables-farbmessgeraet-neu.html

https://www.keison.co.uk/products/hachlange/SpectroColor.pdf

@Jörg
Was natürlich nix unter dem Display aussagt,
evtl. findet sich ja eine Firmwareupdate, welches evtl. was über den
mikrocontroller aussagt.

Wahrscheinlich war daran das Teuerste der Sensor vorne dran.

Viel Spass
: Bearbeitet durch User
von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

Tuncay schrieb:

> evtl. findet sich ja eine Firmwareupdate, welches evtl. was über den
> mikrocontroller aussagt.

% file dr2800eco
dr2800eco: ELF 32-bit LSB executable, Renesas SH, version 1 (SYSV),
statically linked, for GNU/Linux 2.4.3, with debug_info, not stripped

"with debug_info" :-)

Ob der Renesas SH da auf dem unteren Board ist?  Ganz vorn sieht man ja
einen Flash, könnte also schon sein.

Nee, ich hab auch genug Krempel rumliegen. ;-)
von Dieter S. (ds1)


Lesenswert?

Jörg W. schrieb:
>
> % file dr2800eco

"dr2800eco" für den "DR 2800eco Spectrophotometer" ist ziemlich sicher
nicht die Firmware für den Spectro Color d/8° LMG183, für den diese
Platinen wohl gedacht waren.
von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

Ich hatte jetzt nur pauschal nach Firmwareupdates bei denen gesucht.
Müsste man halt genauer gucken, ob's auch für diese (ehemaligen?) Geräte
was gibt.
von Benedikt M. (bmuessig)


Angehängte Dateien:

Lesenswert?

Schaut nach einer 16-Bit M68HC12 CPU, 256 KBit*8 Flash und 128 KBit*8
RAM aus. Linux lässt sich damit ausschließen.
von Michael B. (laberkopp)


Lesenswert?

Benedikt M. schrieb:
> Schaut nach einer 16-Bit M68HC12 CPU, 256 KBit8 Flash und 128
> KBit8 RAM aus. Linux lässt sich damit ausschließen.

Der Sensor ist ausgelötet ?
von Benedikt M. (bmuessig)


Lesenswert?

Michael B. schrieb:
> Der Sensor ist ausgelötet ?

Ja, der Sensor war nicht dabei und scheint über einen Board-to-Board
Verbinder auf der Vorderseite angeschlossen gewesen zu sein
von Dieter S. (ds1)



Lesenswert?

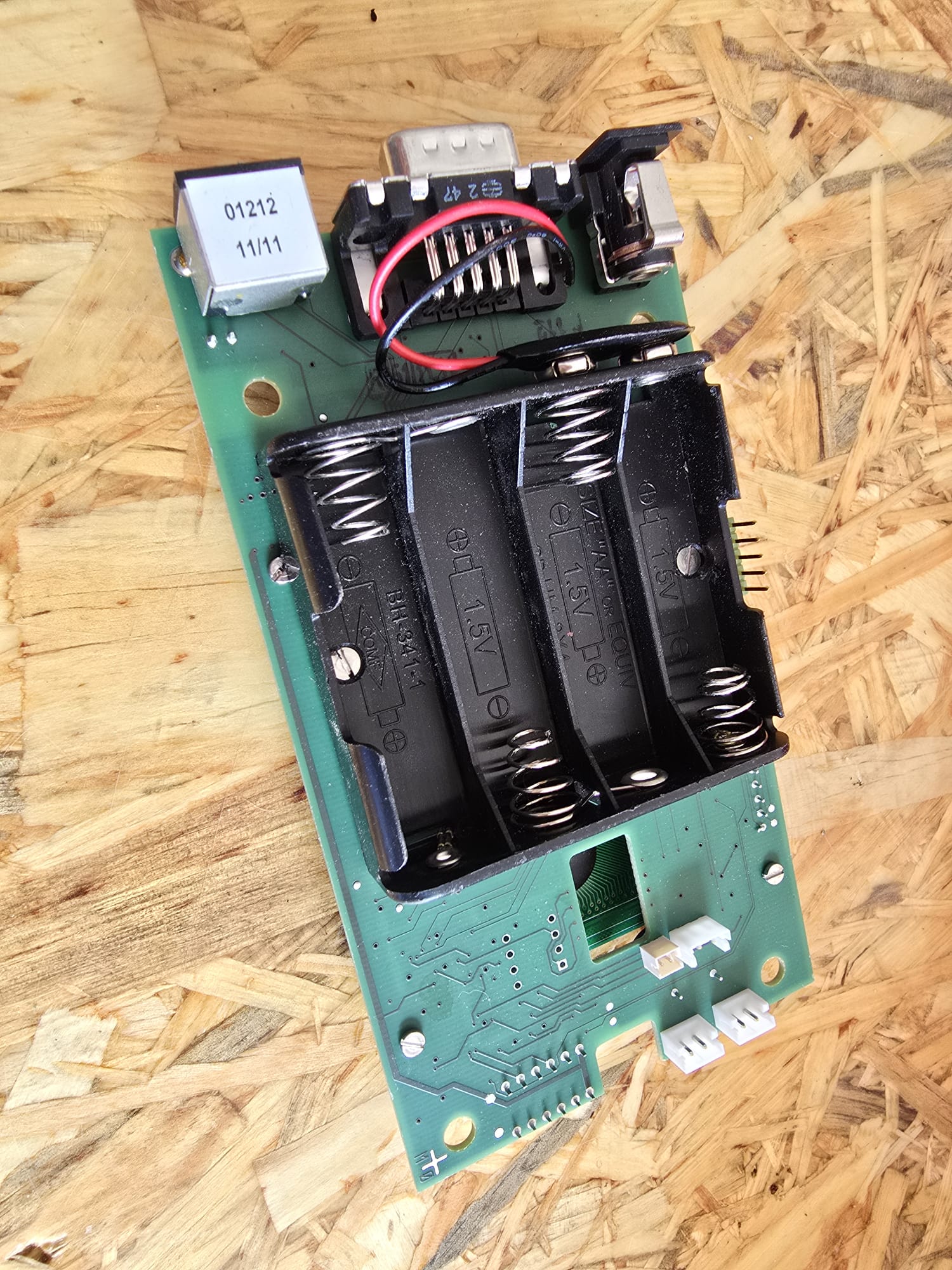

Ich habe mir eine der Platinen etwas genauer angesehen:

Der Analog Frontend für den Sensor ist ein AD7888 (12-Bit ADC), dazu
zwei AD822 (Low Power FET-Input Op Amp).

Die Versorgungsspannung über die Buchse beträgt vermutlich 6 Volt (das
ist die Mindestspannung, wie viel maximal erlaubt ist habe ich nicht
ausprobiert), der Stift ist dabei GND.

Achtung: "Minus" des Batteriefachs hat ein anderes Potential als "GND"
der restlichen Schaltung, das sollte man beachten wenn man einen "GND"
Kontakt sucht.

Zum Einschalten gibt es beim Komplettgerät eine "Power On" Taste, der
kommt an den Stecker im Bild. Bei Verbindung wird der Mikrocontroller
mit Spannung versorgt, die Firmware kann vermutlich durch Selbsthaltung
die Versorgung aufrechterhalten und auch beim Ausschalten wieder
abschalten, ohne Firmware muss die Verbindung der "Power On" Pins
bestehen bleiben.

Außerdem gibt es beim Komplettgerät zwei Tasten um eine Messung
auszulösen, die beiden Tasten sind parallel geschalten, Anschluss dafür
sind die beiden Stecker im Bild.

Die Funktion der beiden anderen 2-Pin Stecker ist unklar, am Größeren
der beiden liegen die Ausgänge des TC4427 (DUAL HIGH-SPEED, POWER MOSFET
DRIVERS).

Die Stiftleiste am Batteriefach ist für BDM des HC12, Belegung siehe
Bild.

Eine Firmware ist bei meiner Platine nicht im Flash, allerdings befindet
sich eine Firmware zum Hardware-Test im internen EEPROM des
Mikrocontroller (4 KByte). Normalerweise wird diese Firmware aber nicht
gestartet, dazu muss der Mikrocontroller zuerst in den "Single Chip"
Modus gebracht werden. Das geht über einen Pin an der Mini-DIN Buchse,
dort liegt auch der RS-232 Port für die Bedienung der Firmware. Die
Belegung der Mini-DIN Buchse sieht man im Bild, der "MODA" Eingang muss
mit "+V Batterie" verbunden werden um die Hardware-Test Firmware zu
starten. Eine Verbindung der Power-On Taste ist in diesem Fall nicht
erforderlich. Normalerweise wird die Mini-DIN Buchse für den Anschluss
eines Barcode-Lesers verwendet.

Die Einstellungen für den RS-232 Port sind 38400 Baud 8N1.

Die Ausgabe der Firmware beim Starten:

1
Spectro Color Firmware Ver 1.6 for HC12
2
(C)1999 by JETI

Und die Ausgabe für "H" (Help):

1
Spectro Color Command Summary:
2
ADCs : A channel
3
Beep : B [ms]
4
Dump : D [adr1 [adr2]]
5
Flash: F
6
Help : H
7
Key  : K [Key-Nr.1..3]
8
LCD  : L
9
Page : P [page]
10
RAM  : R
11
Time : T [hh mi ss dd mo yy]
12
VP   : V 0..2
13
WrFl : W ram size page adr
14
Array: Z

Der LCD Test ist nicht sehr spannend, im Prinzip werden ein paar
schwarze Balken über das Display bewegt (es ist halt ein Hardware-Test).

Der Vorteil der Firmware ist dass man die Pin-Belegung der Peripherie
aus dem Code entnehmen kann (der ist relativ leicht zu lesen) und nicht
ausmessen muss.

Die Batterie für die Echtzeituhr (DS1302) ist übrigens noch OK, das
Datum der Uhr hat bei meiner Platine gepasst (die Uhrzeit lag aber
deutlich daneben).
