Für das Arbeiten an Leiterplatten, sei es zum Bestücken oder Messen, empfiehlt sich eine passende Halterung. Jetzt gibt es da so schicke Teile bei renomierten Versendern, die aber teilweise ganz ordentlich ins Geld gehen.

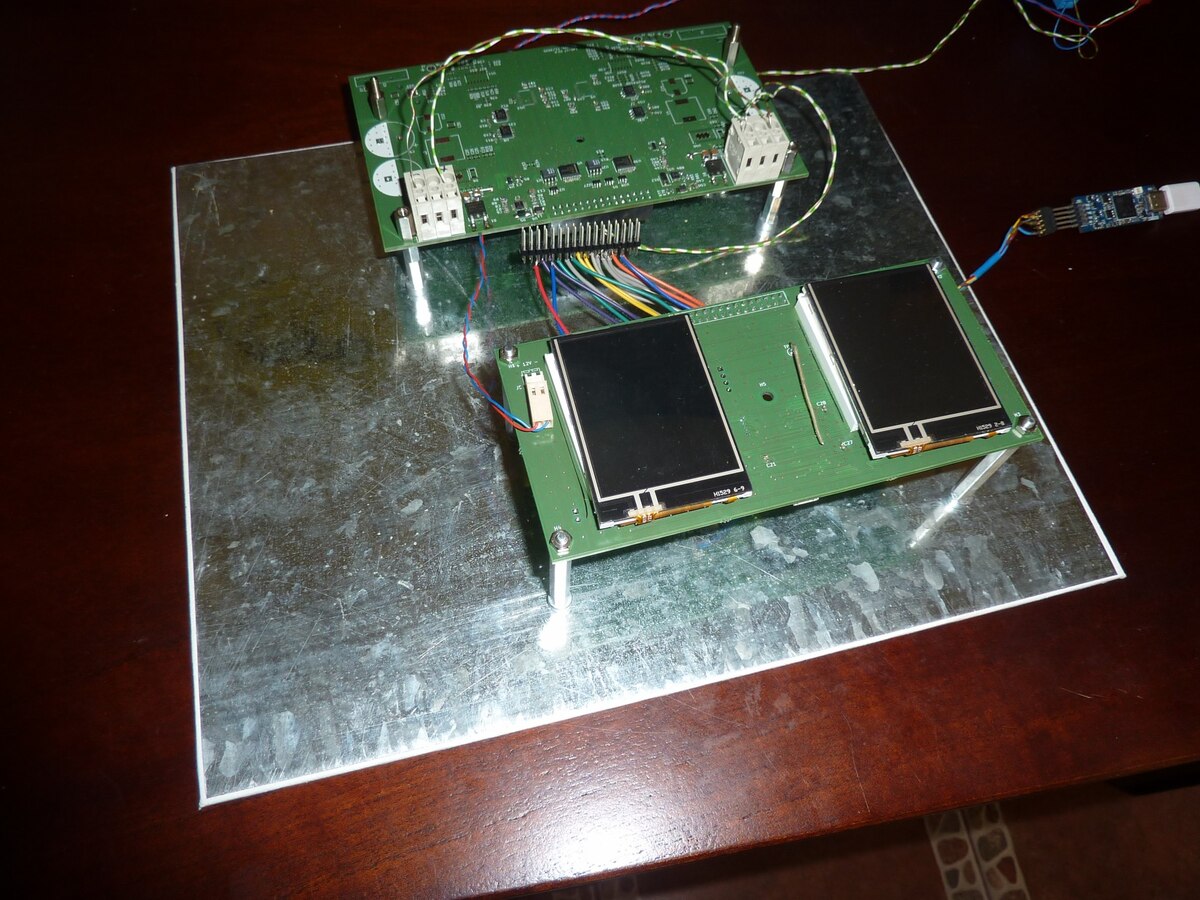

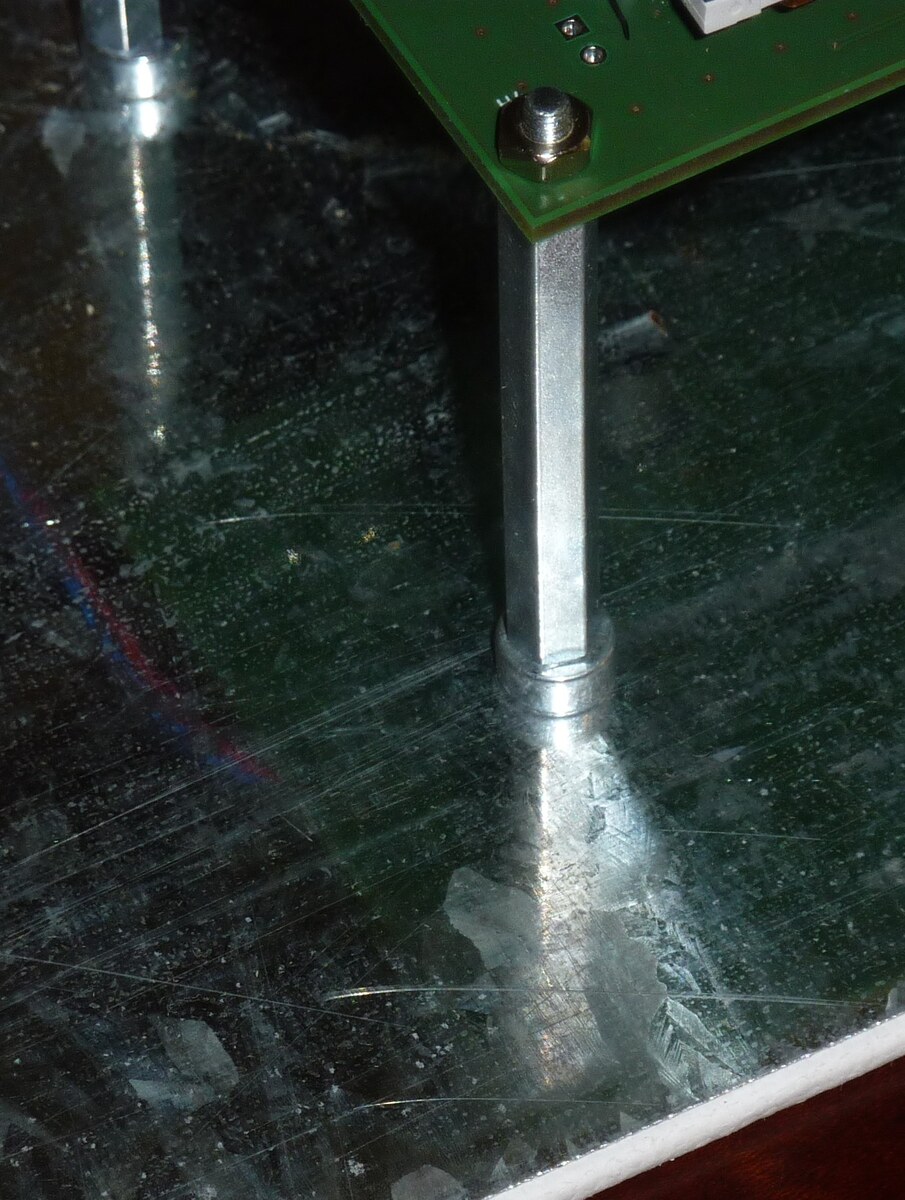

Da letztens mein Dachdecker eine halbe Tafel verzinktes Stahlblech dagelassen hat, habe ich mir einen LP-Halter ausgedacht. Das Blech habe ich zugeschnitten und da es sehr dünn ist (ähnlich Weißblech) habe ich es auf eine dicke Pappe geklebt. Alle meine Platinen haben irgendwie Befestigungslöcher. Also kommen dort einfach gleich lange Stehbolzen rein. Und die Fixierung auf der Unterlage erfolgt über kräftige Neodym-Magnete. Ist ausreichend stabil zum Messen, Löten usw.
Als Platte kann man auch ganz einfach aus dem Baumarkt oder Schreibwarenladen eine magnetische Tafel besorgen, die normalerweise an die Wand gedübelt wird und wo dann jede Menge Zettel dranhängen.
Für manche vielleicht ein alter Hut, aber der eine oder andere hat eventuell schon länger nach sowas gesucht.
Ich habe auch das Problem keine vernünftige Halterung zu haben. Es braucht ja nicht nur stabile Halter, sondern muss auch den Tisch von der Hitze der Heißluft abhalten (Magnete würde die Hitze auch entmagnetisieren), und am besten kann ich arbeiten, wenn die Handgelenke auf dem Tisch/der Höhe der Platine aufliegen können.
Habe keine vernünftige und günstige Lösung finden können. Was sind da eure Tricks und Erfahrungsberichte?
Metall würde mich stören, weil jeder Kontakt mit Stromführenden Teilen oder gekadenen Kondensatoren Bauteile zerstoren kann.
Magneten stören mich, weil Pinzetten und jedes andere metallische Werkzeug daran hängen bleiben.
Meine Hilfsmittel:
He, das ist nicht nett! Die meisten Dächer sind hier mit Wellblech gedeckt. Dachdeckungen mit Bananenblättern habe ich noch keine gesehen.
Und die Magnete sind alternativlos! Die habe ich direkt aus D. mitgebracht.
Wie auch immer; es freut mich, daß sich einige Leute mit dem Thema umtreiben. Und am Ende muß natürlich jeder das finden, womit er am Besten arbeiten kann.
Die Jungs von Sensepeek hatten vor ein paar Jahren eine ähnliche Idee: https://sensepeek.com/pcbite-kit-l-insulated (hui haben die Preise angezogen, das spricht definitiv für deine Lösung...).
Funktioniert auch ohne Befestigungsbohrungen und nicht nur für Leiterplatten.
Die Bodenplatte gibts auf einer Seite spiegelnd glattpoliert, damit kann man z.B. Status-Leds auf der Unterseite beobachten oder Stecker stecken, ohne die Platine aus dem Halter zu nehmen.
Dazu müssten nur noch die schnöden Muttern des TOs, in was Haptisch praktisches gepresst, oder sonst wie befestige werden und die LP nur eingeklemmt sein!?
Ich kann snst noch 3D Drucke empfehlen. Eine Basisplatte zB 4mm dick, hohl, mit Noppen und Gewindeloechern drin. Sodass die Leiterplatte zB 5mm ueber der Basisplatte liegt.
rein. Da gibts allerlei Spezialmagnete die sich zB mit Senkkopfschrauben an Schraubbolzen befestigen lassen.
Nett finde ich die Idee mit den Magnetpins "Player" - in die Prints kann man eine Gummitülle einsetzen und die dann auf die Pins stülpen.
Oder die Pins mit einem Kopfloch versehen und dort ein Gewinde einbringen.
Witzige Idee!
Den Kritikpunkt "Kurzschlussgefahr" kann man mit einer Klebefolie auf
dem Blech begegnen.
Bei vielen Audiogeräten findet man Blechteile zur Abschirmung, die mit 0,5-1mm dicken Kunststoffplatten isoliert sind.
Bei der Anwendung von Magneten muss man halt beachten, dass Folien einen Luftspalt darstellen der die magn. Haftkraft dramatisch verringert.
Witzige Idee!
Den Kritikpunkt "Kurzschlussgefahr" kann man mit einer Klebefolie auf
dem Blech begegnen.
Naja, für den Umgang mit diversen Löt-/Heissluftgeräten nicht die beste Idee.
Aber wer der meisten Hobbylöter hat denn überhaupt blanke und magnetische Metallbleche rumliegen?
Mich erinnert das alles eher an die Mittagsmagazine im TV, die Bastelanleitungen für nicht ausgelastete und phantasielose Rentner, etc. verteilen und den Link zu Obi gleich mitliefern.
Aber wer der meisten Hobbylöter hat denn überhaupt blanke und
magnetische Metallbleche rumliegen?
Mei, wie phantasielos muss man sein?
Das Blech darf gerne lackiert sein, wäre sogar vorteilhaft.
So, wo gibt es Bleche? Frag mal die Frau ob sie eines aus dem Backofen übrig hat, das wäre dann auch toll hitzebeständig, sofern lackiert. Die Frage nach magnetisch lässt sich schnell mit einem Magneten feststellen. Beim Sperrmüll gibt es genügend Weiße Ware die mit Stahlblechen verkleidet ist. Je nach Gemeinde darf man da auch was mitnehmen ohne etwas zahlen zu müssen (bei uns muss man).
Komplett hilflose lassen sich das Blech (lackiert) zuschneiden und liefern. 200 x 170 mm für 10,86 € + Porto.
Ich mach sowas mit Halter welche das Design dieser beruehmten Klemmbausteine uebernehmen. Dann kann man als Grundplatte eine billige Platte aus China verwenden. Fuer STandardsachen kann man sich dann auch einmal ein Saeckechen Klemmbausteine kaufen. Sonderteile, z.B Halter fuer Tastkopf, Bananenstecker, Schalter, SMB usw drucke ich mir einfach selbst.
Das funktioniert sehr gut, sieht geil aus und man kann immer 95% fuer das naechste Design weiterverwenden.
Ich nutze ein Stück MDF, Stücke von Schaschlik-Spießen und Kunststoff-Abstandshülsen. Das läßt sich werkzeuglos demontieren, ist ausreichend nichtleitend, billig und zerkratzt den Schreibtisch nicht.
Ich hattee mal irgendwann ein Foto davon im Q&D-Tread, aber das finde ich nicht wieder.
Edit: Im Forum finde ich es nicht wieder - auf meiner Festplatte schon.
Schöne Ideen.
Für mich selbst ist der Leidensdruck für einen Platinenhalter nie entstanden.
Platinen, an denen ich löten oder messen muss, drehe ich andauernd von der Lötseite auf die Bestückungsseite.
Da sind Platienenhalter eher hinderlich.
Ich weiss, es gibt welche die das Drehen zulassen, aber da ist wieder das Thema (wurde im Thread schon erwähnt), dass die Hände nicht auf dem Tisch aufliegen können.
Einzig wichtig ist eine Arbeitsfläche ohne rumliegende Drahtreste (Kurzschlussgefahr).
Also gerade wenn ich mehrere Kontakte habe, mit dem LA dran muss oder sowas, find ich das sehr wichtig das die Platine sich besser nicht bewegt.
Ansonsten benutze ich die Halter auch nur wo es sinnvoll ist, die letzte Platine (Raveland AX 1000) war so ein "Frei Hand" fall, wohingegen die vorletzte (RSP1) von mir lieber fixiert wurde.
