Simulation Entladung Hochspannungskondensatoren

Hey Leute,

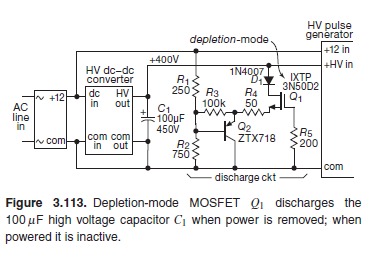

möchte die auf Seite 211 abgebildete Schaltung aus "The Art of Electronics" 3. Auflage in LTSpice simulieren (Abbildung 3.113. Siehe Screenshot). Zur Simulation des Ausgangssignals eines HV dc-dc Konverters habe ich die 3 Spannungsquellen V1, V2,B1 und C2 eingefügt (von Google-KI empfohlen) und zur Verkürzung der Simulationszeit V2 und B1 null gesetzt. Laut Google-KI kommt der PNP-Transistor 2N4403 dem PNP-Transitor ZTX718 relativ nahe, weshalb ich diesen für Q2 eingefügt habe. Anstelle des N-Kanal Depletion-MOSFETs IXTP3N50D2 habe ich ein allgemeines Modell für einen N-Kanal Depletion MOSFET einfügt. LTSpice (Version 24.1.4) stellt in der Bauteilbibliothek ja kein entsprechendes Symbol zur Verfügung. In dem Buchtext zur Schaltung steht, dass der Mosfet Q1 sich im nichtleitenden Zustand befindet, wenn die Versorgung (wahrscheinlich ja das 12V Netzteilsignal; entspricht in der Simulation B2) eingeschalten ist, und leitet, sobald die Versorgung ausgeschalten wird (in der Simulation ab Sekunde 1). Leider kann ich dieses Verhalten in meiner Schaltung nicht erkennen? Trotz, dass nicht die exakt im Buch dargestellten Transitoren eingefügt sind, stimmt doch der Transitorentyp überein. Vielen Dank für eure Antworten!
