Forum: Mikrocontroller und Digitale Elektronik Ich möchte I2C lernen :)


Autor: Einsteiger (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo :)

Ich möchte gerne I2C lernen.

Ich habe Philips PCF8574P. Ich möchte 8 LEDs ansteuern lassen.
Ist mein Schaltplan richtig?

Autor: Einsteiger (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

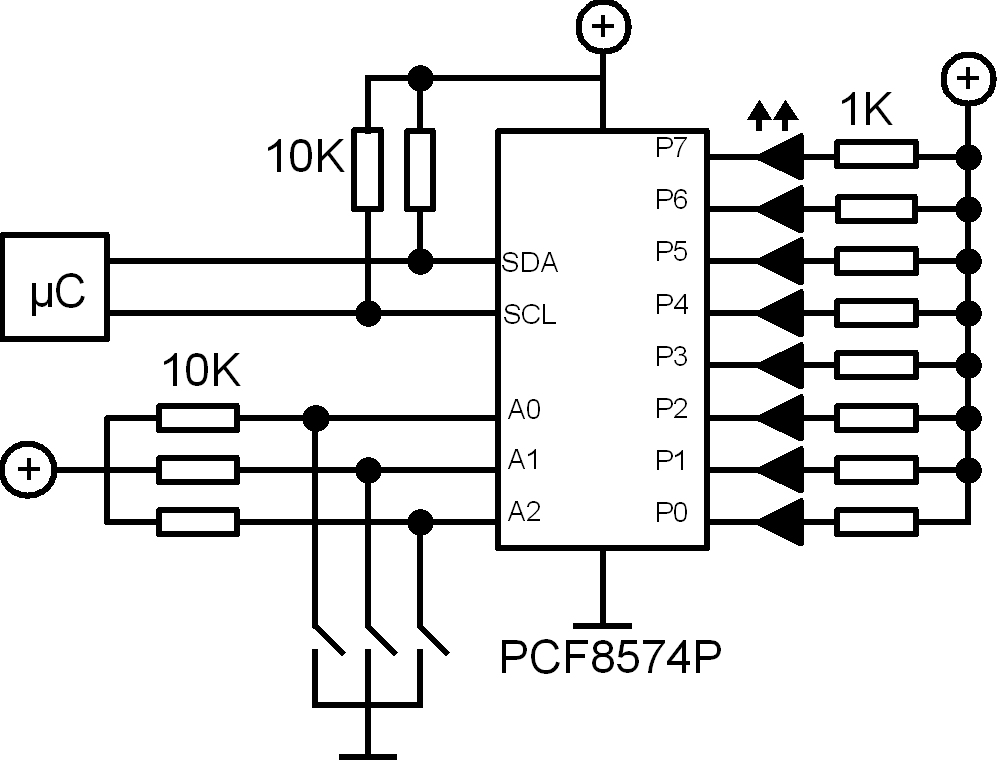

Schaltplan

Autor: Sonic (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die Pullups von 10 kOhm kannste auf 4k7 verringern, je nach
Geschwindigkeit des I²C, ansonsten sieht's gut aus. Probier's einfach
aus.

Autor: norad (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die Widerstände sollten 150 Ohm betragen sonst werden die LED's mit 3mA
ziemlich dunkel leuchten. ;)


Autor: Henrik J. (henrikj)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Für Low Current LEDs geht das schon klar mit dem Kilo. Ich nehm sogar
1,5k. Die SMD0603 von Reichelt blenden dich dann immernoch.

Autor: Der Techniker (_techniker_)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
100nF Entkoppelungs-Kondensator sollte auch in der Nähe vom IC sein..

Autor: Sonic (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Entkoppelungs-Kondensator
Du meinst sicher einen Blockkondensator.
