NC555 Smd Pin 1 ?
von Mike (Gast)

Angehängte Dateien:
Lesenswert?
• ▲
▼
Hallo,

Weist jemand wo pin 1 ist? Normaleweiße ist da irgendein punkt oder
markierung, auf diese SMD ist leider nichts, datenblatt hat nicht
geholfen.

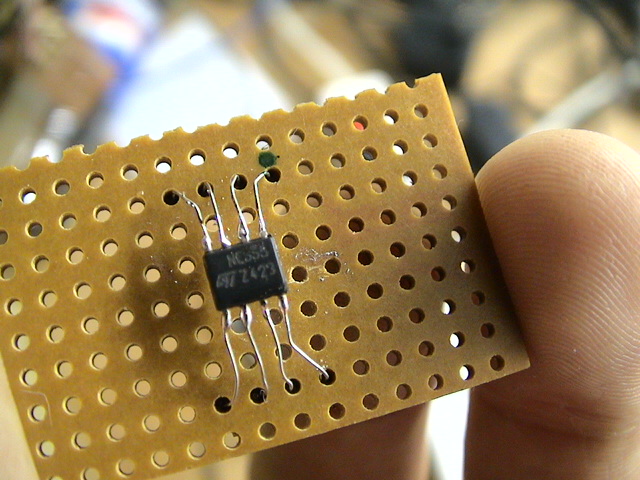

Bitte bild anschauen!

Danke danke!

Beitrag melden Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Markierten Text zitieren Antwort Antwort mit Zitat
Re: NC555 Smd Pin 1 ?
von hugo (Gast)

Lesenswert?
• ▲
▼
unten links:
8_7_6_5
|NC555|
1¯2¯3¯4

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: NC555 Smd Pin 1 ?
von Arno H. (Gast)

Lesenswert?
• ▲
▼
Hallo,
manchmal ist auch der Aufdruck entscheidend.
Das steht oft am Ende des DB bei der Gehäusebeschreibung. Link zum DB?
Arno

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: NC555 Smd Pin 1 ?
von Jadeclaw D. (jadeclaw)

Lesenswert?
• ▲
▼
Wenn man sehr genau hinsieht, erscheint die untere Kante etwas stärker
angeschrägt. In diesem Falle ist Pin1 unten links. Die Schräge ist immer
die Reihe ab Pin1. Im mir vorliegendem Datenblatt ist es so
eingezeichnet.

Gruss
Jadeclaw.
