Hallo,

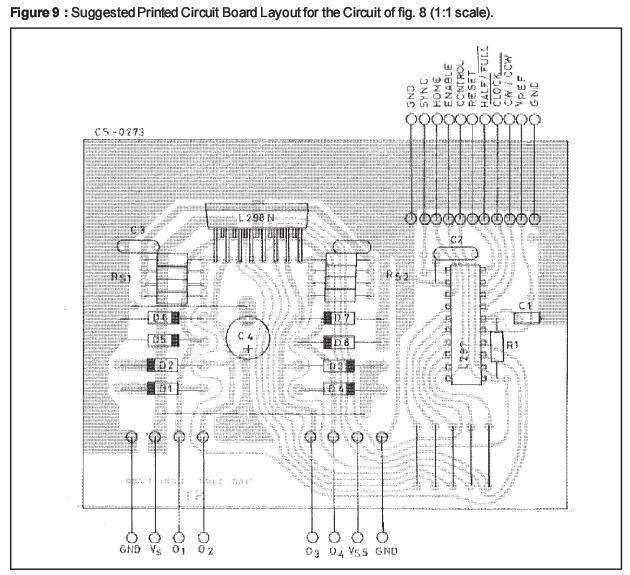

hat vielleicht jemand mal eine ähnliche Platine wie die im Datenblatt
des L298 erstellt (Anhang).
Ich suche eine mit einem L297+L298 drauf und sonst nur das minimal
Zeugs, alle Ein/Ausgänge sollten herausgeführt sein.

Würde mich sehr freuen wenn da mal jemand etwas entwickelt hätte, ich
wollte mich einfach mal ein wenig mit Schrittmotoren beschäftigen,
möchte jetzt aber nicht extra eine test Platine dafür erstellen. Der
L298 ist leider nicht sehr gut für ein Steckbrett geeignet.

Optimal wäre noch ein Eagle file

Autor: M00M (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
www.pollin.de haben eine Platine (ca. 13 Euro) allerdings ohne den L297.
MFG
