Hallo,

schweres Problem. Habe aus einer freiverdrahteten Bastelplatine eine
smd-Platine herstellen lassen, aber nun zeigt mein 128x64
KS108-Kompatibles (12864B von Crystalfontz) nur Quatsch an. Ein paar
Kabelbrücken musste ich dennoch setzen, da ich beim Design-Fehler
gemacht habe.

Freiverdrahteter Prototyp geht, nur die SMD-Platine nicht. habe alles
3fach überprüft, auch die Jtag-Fuses bei meinem Mega32. Aber nichts
sinnvolles geht. benutzt werden Port A und C, an denen sonst nichts
weiter angeschlossen ist

Betrieben wird es mit Bascom.

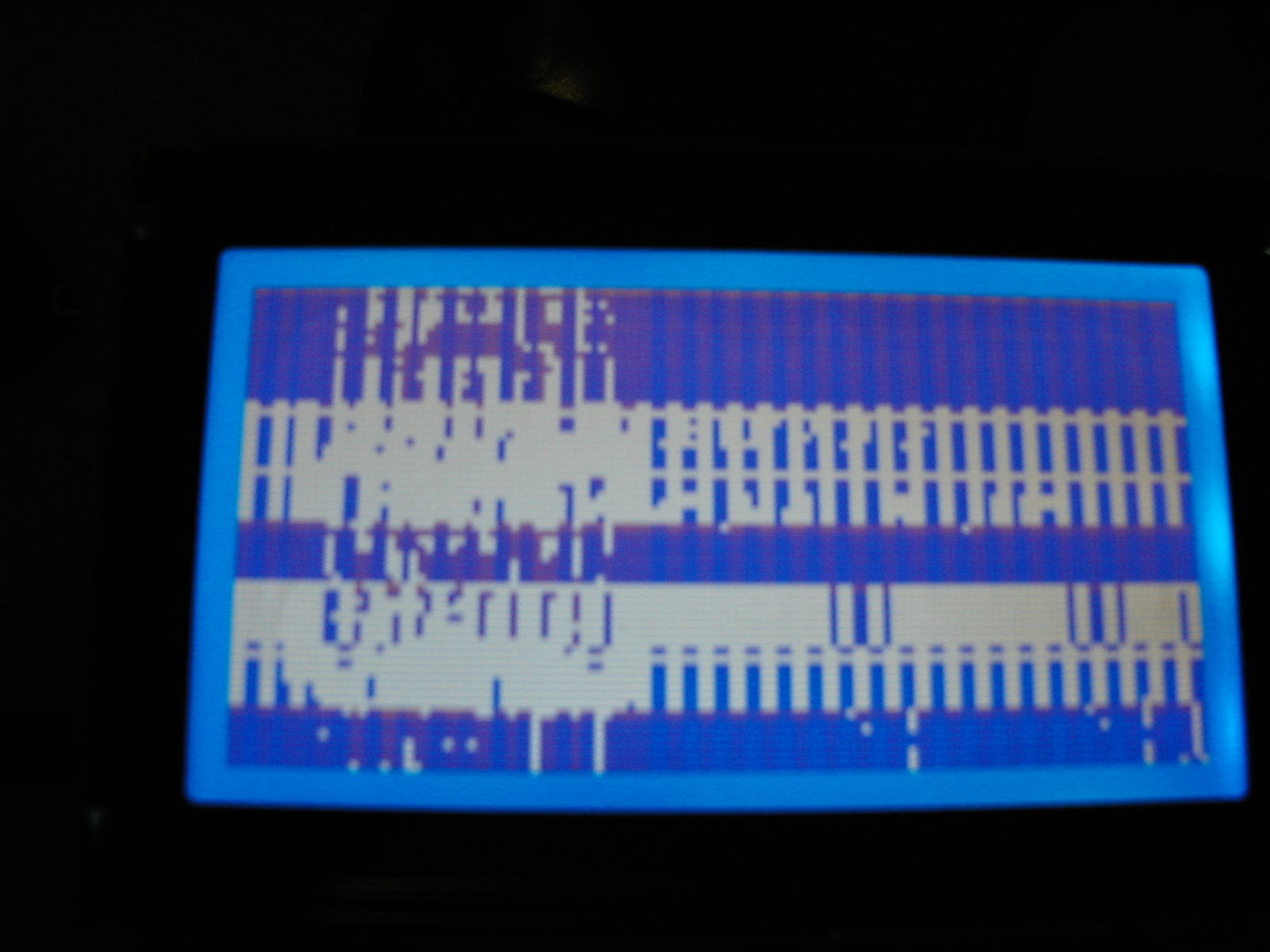

Schaut auch mal das Bild an, vielleicht seht ihr, woran es liegen kann.
Bin recht hilflos.....ja, und 5V und Masse kommen überall an, auch sind
100N.Kondis da und das Display wurde auch schon getauscht....

zu sehen sein soll ein demo mit Linen und elypsen zeichnen. mit gutem
willen kann man da auch etwas erkennen..

Problematsich erscheint mir die fehlerhafte Darstellung. Wäre etwas
defekt/falsch angeschlossen, müßte doch nichts auf dem Display
erscheinen.
Aber dieses Kauderwelsch ist mir nicht erklärlich.
Was meinen die Experten,was dies sein kann? EMV da das Display direkt
über dem Atmel Mega 32 sitzt? Oder Störungen durch die 6 nachträglich
eingefügten Leitungen?

Wäre nett, wenn mir da einer helfen könnte. Vielen Dank

Autor: Herry (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
fehler gefunden!
auch eine professionell hergestellt platine ist nicht gefeid für
haar-rissen in den leiterbahnen....
