Grafik LCD an ADuC812

Benny Gast 29.08.2003 16:18 #45311

Lesenswert?

•

Hallo

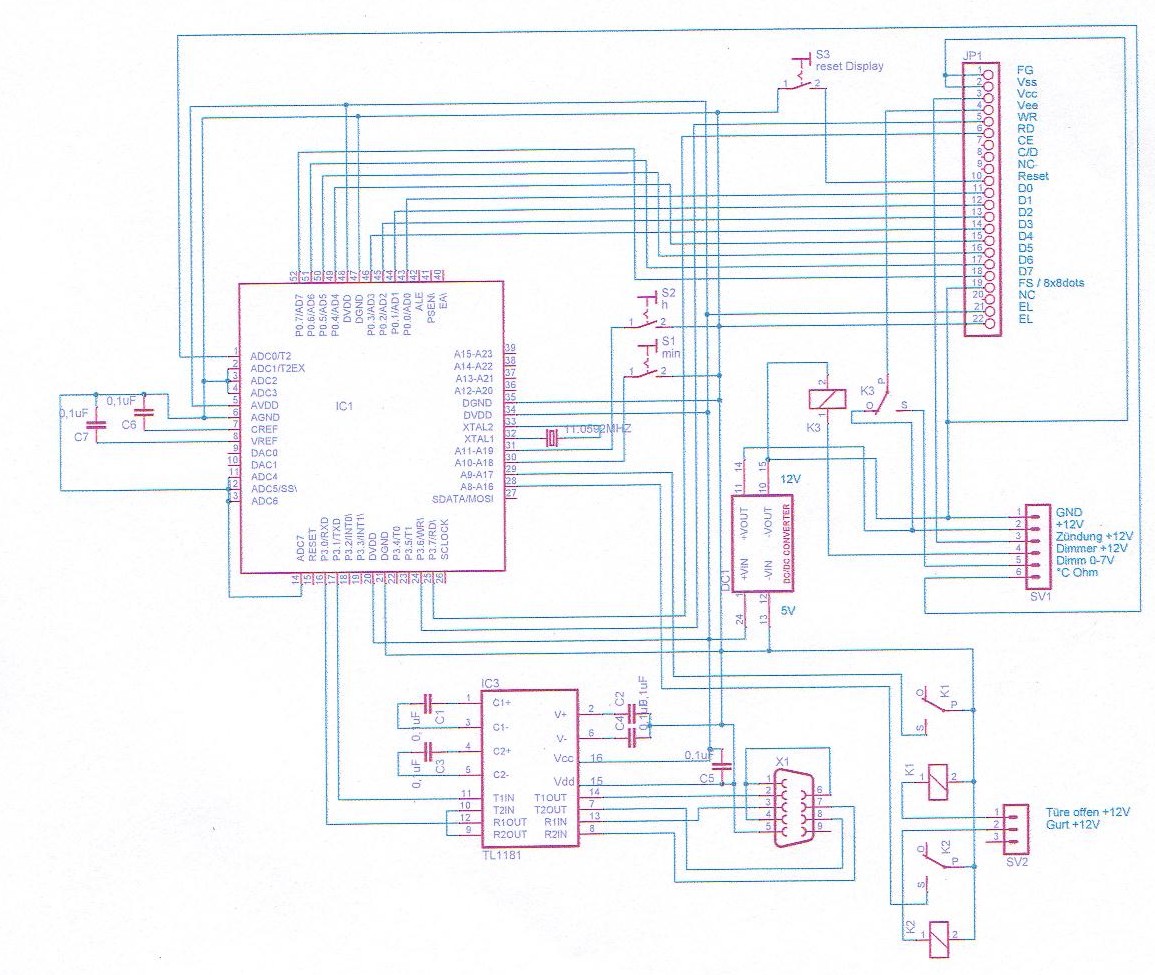

Kann mir bitte jemand mit meine Schaltplan helfen??

Habe folgendes Problem:
Ich möchte ein Optrex DMF-5005 mit einem uC ADUC812 bzw ADUC831
ansprechen.
Laider sagen mir die Anschlußpins CE u. C/D des LCD's nichts.
Für was sind die. Wie speis ich diese an??

Weiters würd ich gerne wissen ob ich in den Analogeingang des uC
direkt mit einem Widerstandswert drauffahren kann.

Danke schon mal für die Hilfe.
Falls jemandem Fehler oder Verbesserungsvorschläge für die Schaltung
einfallen bitte mitteilen.

Gruß Benny

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

thkais Gast 30.08.2003 09:59 #45312

Lesenswert?

•

▲
▼

CE = Chip Enable
Hiermit wird das Display angesprochen (Daten auf dem Bus gültig)

C/D = Command / Data
teilt dem Display mit, ob Daten oder Kommandos gesendet werden.

Die genaue Funktion / Timing-Diagramme kannst Du aus dem Datenblatt des
Displays ersehen.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Benny Gast 30.08.2003 14:01 #45313

Lesenswert?

•

▲
▼

Hallo

Was CE und C/D bewrikt hab ich geschnallt.
Weis auch wie es auf dem Diplay ankommen muß.
ist hier ganz gut beschrieben

http://www.grote.net/bascom/files/writing_software_to_control_t6963c_based_displays.pdf

Leider werd ich aus Datenblatt des AduC812 nicht schlau draus wie ich
diese Signale erzeuge bzw auf welchen Pins (Ausgängen) ich diese
Befehle bekomme. :-(

Gruß Benny

Angehängte Dateien:
