Forum: Platinen Eagle Cmos IC 4001 Spannungsversorgung


Autor: (Ele-Fan-T)horsten (Gast)
Datum:
Angehängte Dateien:
  • preview image for 1.JPG
    71,1 KB, 646 Downloads

Bewertung
0 lesenswert
nicht lesenswert
Hallo zusammen,
wie der Betreff schon vermuten läßt, habe ich ein Problem bei EAGLE.
Und zwar möchte ich ein CMOS IC 4001 (NOR) im SMD Gehäuse verbauen,
bekomme leider jedoch nicht die Pins der Spannungsversorgung rein.

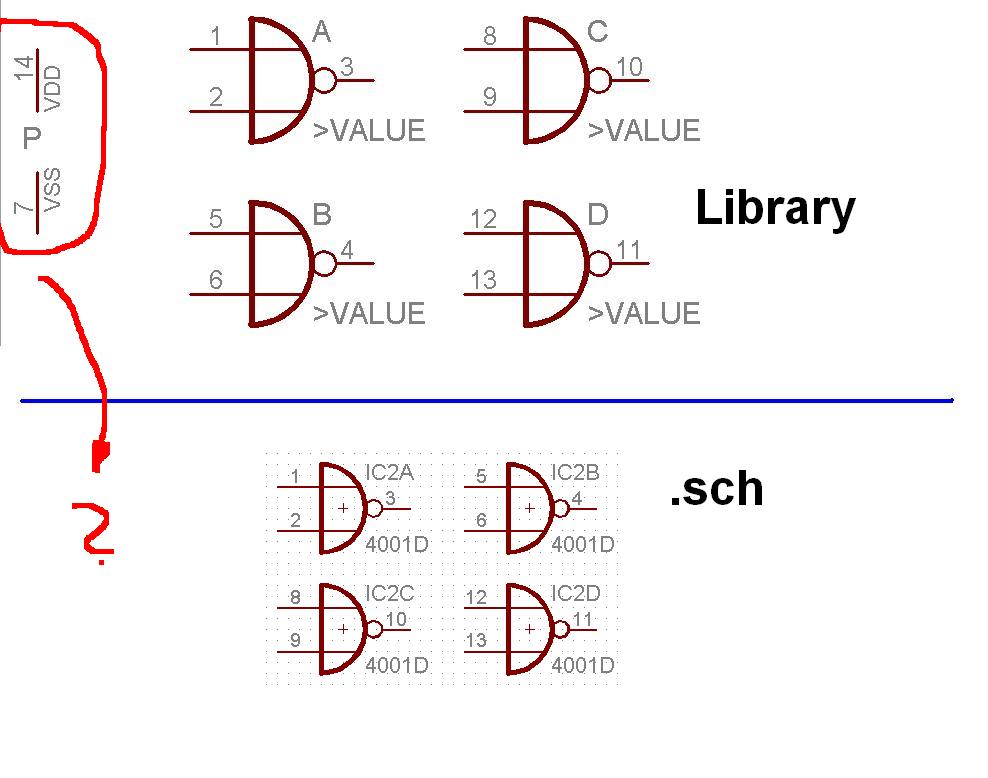

Siehe Bild im Anhang.

In der Lib kann man deutlich noch erkennen, das dort 2 Striche für VDD
und VSS
sind, diese tauchen jedoch leider nicht im Schaltplan auf.

Ich hoffe ihr könnt mir helfen

Autor: Michael Wilhelm (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Invoke sollte dir helfen. Da sind die Gatter und und die Versorgungspins
aufgeführt.

MW

Autor: (Ele-Fan-T)horsten (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ja genau,
das habe ich gesucht !!!

Vielen Dank  :)
Super-Hilfe Forum hier
