Forum: Platinen Eagle: Bauteile von Namen trennen


Autor: Christian Meurer (crischi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

ich habe ein kleines Problem mit Eagle:
Wenn ich Bauteile von ihrem Namen trenne (SMASH) und danach versuche,
den Namen zu verschieben, geht das häufig nicht. Ich kann den einfach
nicht auswählen, alles in der Umgebung geht. Manchmal geht es, wenn man
das Bauteil zunächst etwas bewegt, dass der Namen ganz im Freien liegt,
aber auch nicht immer. Bei einem schon fertigen Layout ist das wirklich
zum Haareraufen, da ich mir durch die dauernden Verschiebungen von
platzierten Bauteilen neue Fehlerquellen im Layout schaffen kann. Wenn
man alle Layer ausblendet, geht es auch, aber das kann ja keine Lösung
sein. Gibt es einen Trick?

Gruß

CHristian

Autor: Christoph Kessler (db1uq) (christoph_kessler)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ist die Ebene mit den Kreuzchen zum Anpacken aktiviert?

Autor: Christian Meurer (crischi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ja

Autor: Christian Meurer (crischi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Da geht:
wenn man die Origins der Bauteile und Leiterbahnen ausblendet kommt man
an alle Namen ran. Ist dann nicht mehr ganz so fummelig.

Gruß

CHristian

Autor: Christian Bauer (christianb)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ich kann in der Board Ansicht keine Bauteilbeschriftung verschieben.

Könnt ihr mir das Erklären?

Die Ebene ist sichtbar, aber weder mit Smash- noch Move-Befehl bekomm
ich das hin.

Wo liegt der Fehler?

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Christian Meurer (crischi)

>wenn man die Origins der Bauteile und Leiterbahnen ausblendet kommt man
>an alle Namen ran. Ist dann nicht mehr ganz so fummelig.

Man kommt auch so sehr gut an den Namen ran, ohne Ausblenden. Man muss
eben nur möglichst nah am Kreuz des Namens clicken. Ach ja, und die
alten Versionen 3.55 etc. sind in dem Punkt WESENTLICH schlechter. Mit
4.13 und besser gehts meist problemlos.

MFG
Falk

Autor: Werner A. (homebrew)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wenn du das in die Nähe des "Fang"kreuzes des Textes geklickt hast und
ein anderes Teil selektiert wird, kannst du mit der rechten Maustaste
zur nächsten selektion umschalten.
So mach ich das auch, wenn ich Bauteile im Top- und im Bottom Layer habe
und nicht immer die verschiedenen Layer ausblenden will.

Autor: Ulrich Trettner (ullerich)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi,

Werner A. wrote:
> Wenn du das in die Nähe des "Fang"kreuzes des Textes geklickt hast und
> ein anderes Teil selektiert wird, kannst du mit der rechten Maustaste
> zur nächsten selektion umschalten.

Genau so ist es. Es ist überdies noch sinnvoll, die Einstellungen für
den Fangradius zu überprüfen. Im Board/Schaltplan unter
Optionen-Einstellungen-Verschiedenes findet sich der Reiter für den
Fangradius.
Bei mir steht er auf 20 mil (default). Damit komme ich gut zurecht.

mfg Ulrich

Autor: Christian Bauer (christianb)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Ich denke ich habe ein prinzipielles Problem irgendwo anders.

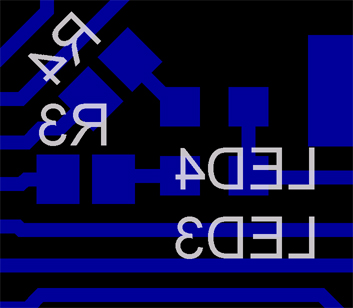

1) Ich habe in der Boardansicht keine Fangkreuze, es werden immer nur
Leiterbahnen ausgewählt beim Verschieben.
-> siehe Anhang

2) Habe Version 4.16

An was kann das liege?

Autor: René König (king)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die Bauteile in Deinem Screenshot sind nicht geSMASHt. Zum SMASHen
musst Du die Bauteile anklicken, nicht die Namen. Dazu muß dann
mindestens der zugehörige Origin-Layer sichtbar sein (bOrigin in Deinem
Fall, oder auch einfach "DISPLAY bPlace;"). Nach dem SMASHen kannst Du
auf die jetzige Ansicht zurück ("DISPLAY -bPlace bNames;").

Autor: Christian Bauer (christianb)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Danke! Das war die Lösung.

Mal am Rande:

Ich habe jetzt schon einige Layout Tools intensiver genutzt:

darunter:

- Target
- Protel
- DesignCapture Mentor

mit Eagle hab ich zugegeben noch nicht viel gemacht, aber es ist meiner
Ansicht nach sehr gewöhnungsbedürftig in der Bedienung!?!

Dinge die bei anderen Tools intuitiv zu bedienen sind, brauchen hier
mehrere Clicks....
