Forum: Platinen Kondensator Footprint?


Autor: Steven (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Leute,

ich habe eine Stückliste vor mir liegen.
Es ist mir aus der Liste eigentlich alles verständlich!
Was ich aber nicht verstehe sind folgende Footprintsbeszeichnungen!

Kondenstaor - RAD0.3
Kondenstaor - RB.2/.4


Kann mir da jemand helfen?

Gruß

Steven

Autor: Jan Melcher (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
0.2 bedeutet wohl 200mil (5,08mm) Pinabstand.

Autor: Steven (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Danke für die Antwort aber damit kann ich recht wenig anfangen!

Autor: wandwarze (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Danke für die Antwort aber damit kann ich recht wenig anfangen!

Was ist unklar bzw. was ist deine konkrete Frage?

Autor: Steven (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Was bedeutet RAD und RB?
Und was bedeutet /.4 bei RB0.2/0.4?

Autor: Johannes M. (johnny-m)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
RAD bedeutet mit ziemlich großer Wahrscheinlichkeit "radial". RB ist mir
jetzt nicht geläufig.

Autor: Hugo A. (hugo)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

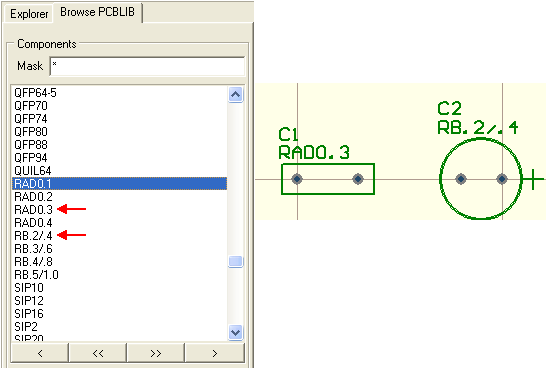

Das sind Protel Bezeichnungen (Library\Pcb\Generic
Footprints\Advpcb.ddb).
Beide bedeuten "radial".
Wobei "radial" bei "RAD" etwas irreführend ist - da eben nicht rund -
sonder nur "aufrecht".

RAD0.3 für einen ungepolten "rechteckigen" aufrechten Kondensator (z.B.
Polyester-Kondensator) mit einem Pinabstand von 300mil

RB.2/.4 für Elektrolytkondensator Pinabstand 200mil und mit einem
Außendurchmesser von 400mil
