Hallo,

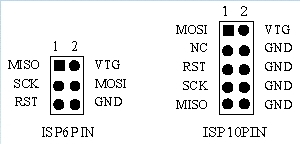

Wollte vor dem falschen Anschließen des AVRISP MKII mal fragen ob die
Belegung des Steckers so wie auf m Bild passt.
Bitte schreiben, ob des so i.o. ist!
Danke!

MFG
Mixer

Autor: F1 (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
So ich schreibe jetzt ->ob des so i.o. ist!

Autor: Christoph S. (mixer) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
HAHA, ob die Belegung so passt oder ob die anders ist!

Autor: Thilo M. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ob des so i.o. ist!
:)

Der Pin 1 (auf deinem Bild oben links) hat einen kleinen Pfeil neben der
Nase des Steckers, daran kannst du Pin 1 bei jedem Pfostenstecker
finden.

Autor: F1 (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Müsste so stimmen
Im AVR Studio sind die Schaltpläne vom STK500 usw.
Da findest du alle Antworten zu der AVR Beschaltung.
Schaue da auch immer nach.
Gruß

Autor: Thilo M. (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Ach ja: kleiner Auszug aus der AVR-Studio-Hilfe.

Autor: Christoph S. (mixer) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

OK, Danke für die Hilfe! Dann fang ich mal mit der Platine an!

MFG
Mixer
