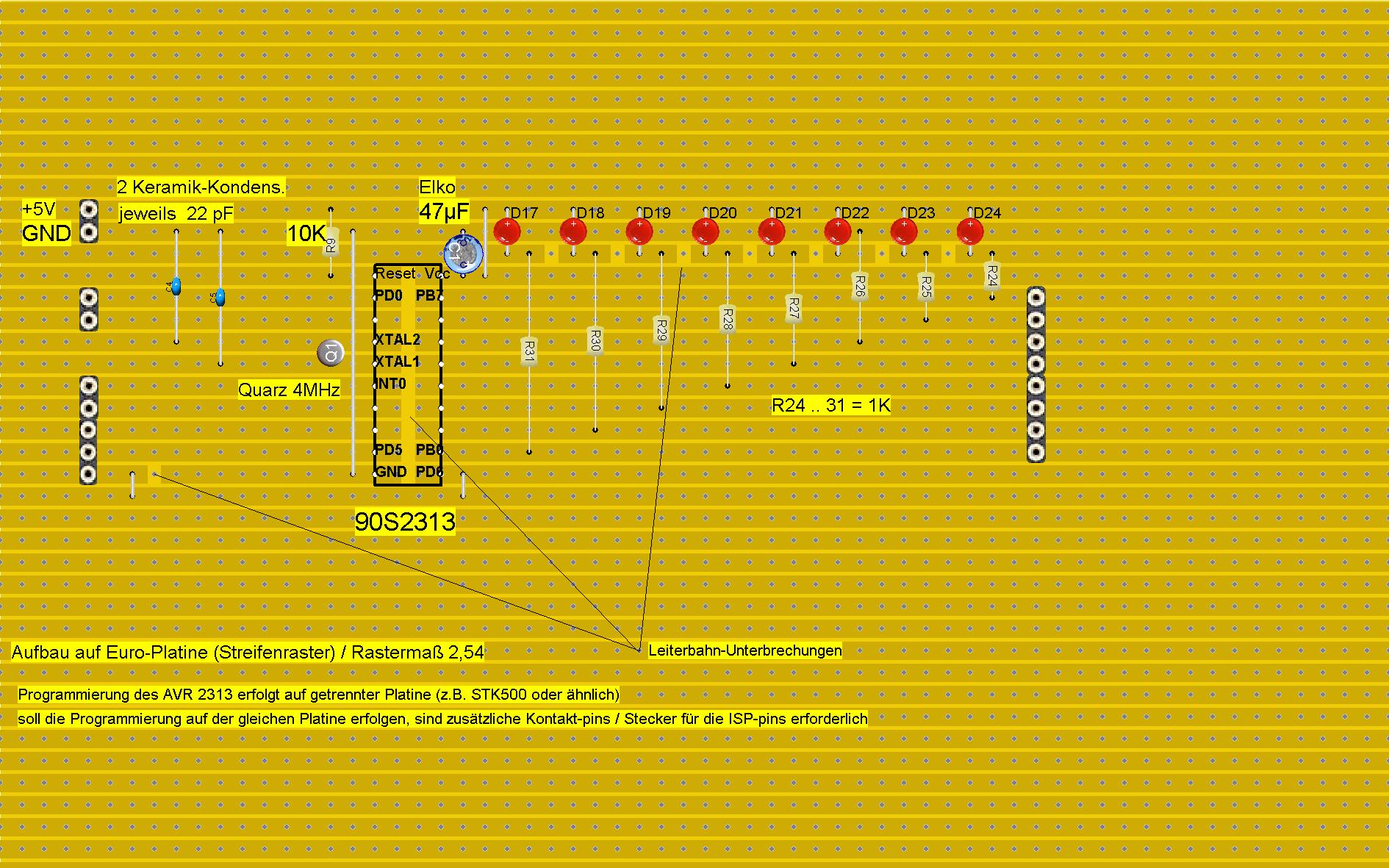

Hallo. Diesmal beschränken sich meine Probleme hauptsächlich auf die zu verabeitenden Elektronikbauteile, bzw. weiß ich nicht so richtig welche ich überhaupt brauche. Ich benutze einen ATmega16 PDIP und will das im Anhang beschriebene Programm darauf zum laufen bringen (ist nicht von mir sondern von Mikael Pedersen --> http://www.avrfreaks.net/Freaks/freakshow.php?action=2&projectid=177 <-- ). Wie ich die LEDs anschließe ist alles kein Thema (an Port A+B mit Vorwiderstände), Strom (5V) kommt an VCC ran, nur wie muss ich welche Pins miteinander verbinden das es auch alles wirklich funktionert und welche Bauteile brauche ich dazu (wollte noch ein Geschwindigkeitsregler einfügen)? Ich weiß z. B. nicht welchen Pin ich mit dem Pin 19 (OC1A) verbinden muss, oder XTAL1 + XTAL2, was mache ich mit den RESET oder AVCC oder AREF oder GND (auf der Pin-Seite)? Inwieweit muss man diese Schaltung (http://www.mikrocontroller.net/attachment.php/16752/led_test.JPG) abändern, damit sie funktioniert? Hoffe nicht zuviele Fragen gestellt zu haben und auf Hilfe, da ich zwar in Assembler nicht mehr ein Newbie bin, doch leider nur eine sehr einfache LED-Schaltung hinbekomme und mein Englisch auch nicht bis zur Perfektion reicht. :( Dankbar für jede Hilfe die ich bekommen kann. Hans
