Forum: Platinen Isolation unterschiedlich einstellen für eine Plane?


Autor: Bernd Schuster (mms)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

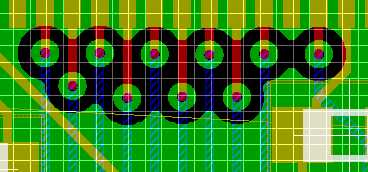

ich hab soeben grad eine GND-Plane (grün) erstellt und festgestellt,
dass die Vias leider viel zu nahe beieinander sind, so dass kein
Durchkommen für den Strom und somit der Rückstrom einen Umweg machen
muss.

Kann man in Eagle auch sagen, dass z.B. ein Teil von einer Plane eine
Isolation von 0.1 und der Rest von 0.3mm bekommt (selbe Plane)?

Bernd

Autor: Knut Ballhause (Firma: TravelRec.) (travelrec) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mach doch 2 Planes übereinander und gebe beiden denselben Namen (GND).
