Hallo,

wer erstellt mir ein Layout aus einem .png-File und macht mir die
Platine?

Es handelt sich hierbei um einen TSOP-Dip-Adapter.
Die Platine ist beidseitig.

Vorstellung:

- convertieren des .png-Files in ein gängiges Layoutformat, gerne .brd /
Eagle
- bohren
- Lötstoplack
- Bruchrille

Voerst brauche ich nur eine Eurokarte.

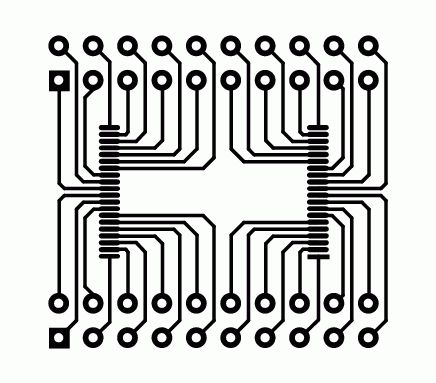

Die Platine habe ich als .png im Anhang eingefügt.
Also wer kann mir helfen und was soll es kosten?

Gruß
technolix

Autor: Technolix T. (technolix)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hier nocheinmal die Rueckseite.

Autor: l00k (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die Vias unter dem Bauteil könnten bei selbstgefertigten Platinen zum
Problem werden... ;-)

Autor: Technolix T. (technolix)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Vielleicht findet sich ja jemand der mir nur das Layout macht.

Hatte mir sowas schon gedacht, es sei denn, jemand hat das passende
Maschinchen zur Hand ;)

Autor: Jens (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Ist die Pinbelegung denn vorgegeben?

Ich meine, es ist kein Problem, diesen Adapter einseitig hinzubekommen.

Autor: Technolix T. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi,

das ganze ist gesockelt und ziemlich eng, das heißt, die Pinbelegung ist
vorgegeben.

Man kann das natürlich länger bzw. breiter machen, dann wäre es auch
einseitig.

Wärest du vielleicht interessiert das Layout zu zeichnen?

Gruß
technolix

Autor: Jens (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Lade doch mal das File hoch.

Autor: Jens (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Sorry, du hast ja nur das PNG :(

Autor: Technolix T. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Arghh..., wenn ich mich hintersetze kann ich es auch selber machen,
nur sehe ich mich dann ungezählte Stunden vor Eagle rumsitzen.

Für jemanden der es richtig drauf hat, sollte das eigentlich ein Klacks
sein.

Firmen nehmen dafür leider zu viel.

Der Pitch des TSOPs ist 0,5mm der des dip müssten glaube ich 2,54 sein.
Der Rest ist dann "nur" noch routen.

Habe jemanden gefunden der zwar aus PDFs ätzt, ein Layout wo ich aber
noch etwas ändern kann, ist mir einfach lieber.

Was ist dem für so eine Arbeit ein angemessener Preis?

Autor: Technolix T. (technolix)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

primär wäre mir ersteinmal das mir jemand das passende Layout
zu dem .png-file erstellt. Ja, ich habe nur dieses File.

Wenn derjenige dann noch in der Lage ist mir die Platine zu ätzen, um so
besser. Müsste nicht umbedingt als Nutzen sein. Eine Möglichkeit um die
Platine zu schneiden habe ich.

Bestücken mache ich dann selbst.

Also:

- Layout zum png.-File, 2-seitig
- bohren
- Lötstoplack

Wenn du interesse hast, schicke ich dir gerne weitere infos per Email.

Gruß
technolix

Autor: Olli (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich würde dir vorschlagen, mal selbst an die Sache ranzugehen.
Anscheinend hast du ja Eagle zuhause, also kannst du die Arbeit auch
selber machen.

Oder bist du etwa zu faul dazu und suchst dir in diesem Forum einfach
einen Dummen der dir deine Arbeit abnimmt?

Gruss Olli

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Technolix T. (Gast)

>Habe jemanden gefunden der zwar aus PDFs ätzt, ein Layout wo ich aber
>noch etwas ändern kann, ist mir einfach lieber.

>Was ist dem für so eine Arbeit ein angemessener Preis?

Hast du denn einen Schaltplan auf Papier oder sonstwie? Oder muss man da
ein Reverse-Enigeering machen?

1.) Schaltplan vorhanden, Arbeitsaufwand vor Eagle-Geübte

Schaltplaneingabe: 1/2 Stunde
Layout:            1 Stunde

Macht zusammen 1 1/2 Stunden. Bei 15 Euro die Stunde macht das 22,50
Euro. Freundschaftspreis.

2.) Reverse Engineering

Schaltplaneingabe: 2 Stunden
Layout:            1 Stunde

Macht 3 Stunden, repektive 45 Euro.

MFG
Falk

P.S. Nein, ich mach es nicht.

Autor: Ernst (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jeden Morgen steht ein Dummer auf!
DEN mußt du erwischen.
Aber hier bestimmt nicht.

Autor: Mark E. (mark_e)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
also für 2 Std a 120 Euro Stundensatz mache ich dir das PCB Layout

Achja nur gegen Vorkasse, mit Rechnung !

Autor: Christian L. (lorio)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
was genau brauchst du/willst du jetzt genau?

vll lässt sich ja mit sich reden.

Gruß
Christian

Autor: Technolix T. (technolix)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Christian,

danke für dein Angebot,
jemand aus dem Forum hat sich bereit erklärt mir zu helfen.

@Mark
s.o.

Gruß
Michael
