LCD conn in eagle HD44780

[Thomas S. (Firma: RF-I) (rasieel)]

Hallo,

Leider habe ich meine file verlegt. Da ich neu aufsetzen musste.

Ich hatte immer eagle files wo nur die cons im layout waren und die
anschlüsse in Schaltplan gingen zu einer blackbox hatte mit 16 pol
gerade. und 8x2 stecker wenn diese noch jemand hat bitte hochladen

[holger (Gast)]

pinhead.lbr

[Thomas S. (Firma: RF-I) (rasieel)]

Das weiß ich auch schon. will nur wieder mit leitungsbezeichnung z.B. D0

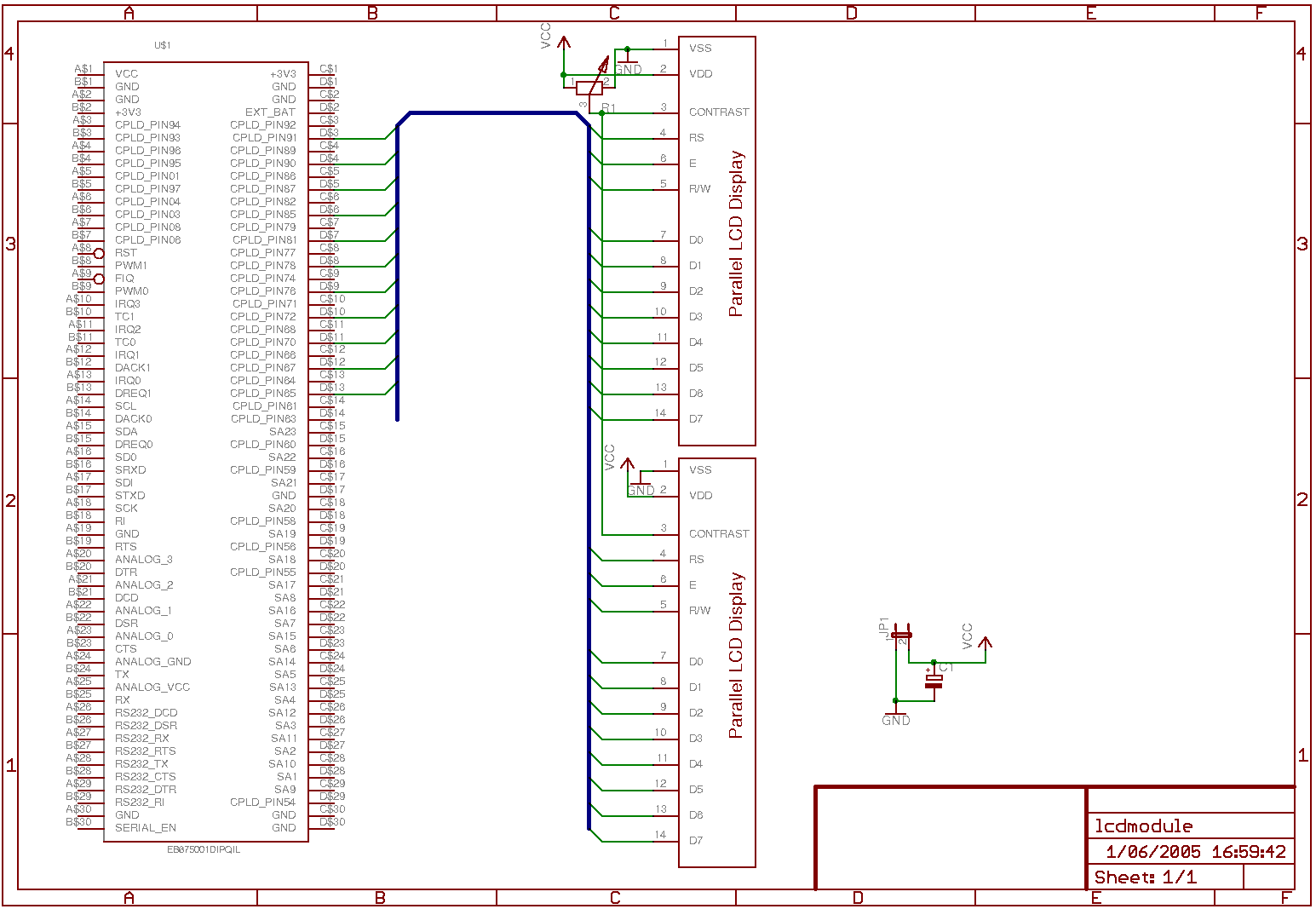

so wie im anhang bloß ohne Parralel

[holger (Gast)]

>so wie im anhang bloß ohne Parralel

???????

[Thomas S. (Firma: RF-I) (rasieel)]

ja ohne die aufschrigt parralel dannn wäre es ideal

Hat dies noch jemand

[Gast (Gast)]

Lösch doch die Aufschrift einfach in der Bibliothek...

[Philipp B. (philipp_burch)]

Mit exp-project-lbr.ulp erstmal eine Library mit den Devices vom Projekt
erstellen und dann dort anpassen. Oder fehlen dir auch die
Projektdateien?

[Thomas S. (Firma: RF-I) (rasieel)]

ja habe nur aus gooogle als beispiel genommen

[Thomas S. (Firma: RF-I) (rasieel)]

push
