Hallo,

ich habe von dem 74HC4053 mehrere Stück geliefert bekommen. Allerdings
habe ich ein Problem. Auf dem Chip ist leider keine Einkerbung oder
sonst was, ich weiß also nicht wo oben und unten ist. Bei Chips die ich
bisher hatte, ging das immer weil z.b. 2mal GND da war oder sowas. Dies
ist hier nicht der Fall. Achso, das Problem ist auch das es ein SMD
Bautteil ist, also kann ich es schlecht auf dem Steckbrett aufbauen. Hat
einer von euch ne Idee wie ich die Pins bestimmen kann.

Gruß
Micha

Autor: Stefan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jedes IC hat irgendeinen Aufdruck oder sowas...
... wenn Du das lesen kannst, dann ist links unten Pin1!
Normalerweise ist an Pin1 auch ein Punkt oder Kreis.

Autor: Peter Dannegger (peda)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die Seite mit Pin 1 ist abgeschrägt.


Peter

Autor: Kupfer Michi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Bei SO-8/14 etc. ist statt einer Markierung eine Längskante angeschrägt.
Linksoben ist dann Pin 1.

Autor: Michael Kentschke (mad_axe)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Peter Dannegger wrote:
> Die Seite mit Pin 1 ist abgeschrägt.
>
>
> Peter

Kupfer Michi wrote:
> Bei SO-8/14 etc. ist statt einer Markierung eine Längskante angeschrägt.
> Linksoben ist dann Pin 1.

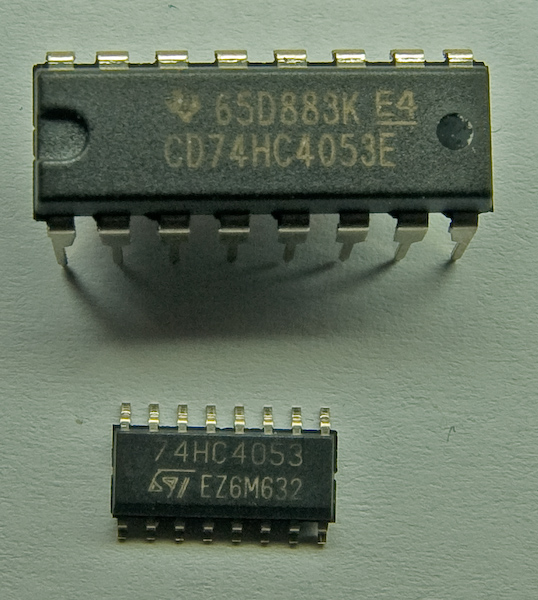

Also ich hab jetzt mal ein Bild davon gemacht ...Auf dem erkennt man
auch die abgeschrägte Seite (ich hoffe die meint ihr).

Aber was stimmt nun, links oben pin 1 oder auf der Seite wo es
abgeschrägt ist Pin 1 (also links unten).

Zumindest wäre das jeweils eine Aussage von euch :)

Gruß
Micha

Autor: Stefan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wie ich schon sagte, wenn man die Beschriftung lesen kann, dann links
unten!

Autor: Kupfer Michi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die Pinbelegungen werden in den DBs üblicherweise aufrecht stehend
abgebildet. Pin 1 ist dann links oben.

Autor: Stefan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mag sein, aber in diesem speziellen Fall ist sowohl im DB als auch auf
dem Bild der Pin 1 unten links!

Autor: Kupfer Michi (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

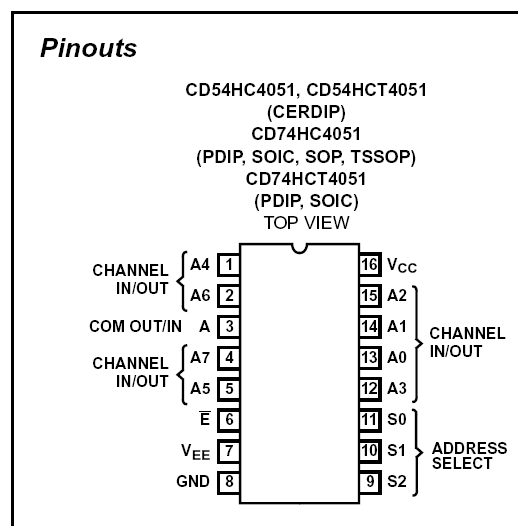

Mit Pinbelegung ist üblicherweise das hier gemeint...

... ist ja gut, beide Aussagen sind doch äquivalent, oder?

Autor: Michael Kentschke (mad_axe)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ok, jetzt verstehe ich auch was du mit links oben meinst :)

Danke auf jedenfall euch beiden, ich denke es kam quasi nur auf die
Drehung an. Grundsätzlich ist wohl auf jedenfall auf der Seite wo die
abgeschrägte Kante ist auch Pin 1 zu finden.

Gruß
Micha
