Forum: Mikrocontroller und Digitale Elektronik CMOS Platinen Kamera an TV anschliessen


Autor: Tron (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,
hab mir bei ebay eine CMOS Platinenkamera gekauft.

Hier die technischen Daten:

  Modell: OmniVision OV5016,
  Abm.: (L x B x H) 28 x 28 x 30 mm
  Auflösung: CCIR 352 H x Vert. 288 V (single chip 1/3 inch format video
image sensor)

  Betriebsspannung: 5 V/DC bis 9 V/DC
  Elektronische Blende: 1/50-1/6000
  Brennweite: f = 4,9 mm, einstellbar
  Empfindlichkeit: 1 lux @ f 1.4

  Standard: 1 VPP (75 Ohm)
  Leistungsaufnahme: ca. 100 Milliwatt
  Gesamtgewicht dieser Lieferung:  ca. 20g

  Ausstattung: • TV Color System : PAL
  • Back light compensation
  • High I.R. (infrared) sensitivity for nighttime applications
  • Low Power CMOS design
  • Standard (composite) video output - use on your normal TV and VCR

Am Anschluss-Stecker der Kamera muss ich 3 Pins anschliessen. Das wären
5V, GND und dann noch das Signal der Kamera.

Jetzt meine Frage :

An welchem Pin des SCART-Steckers vom TV muss ich das Signal
anschliessen und an welchen Pin GND ?

Danke schon mal für eure Hilfe.

Autor: Obelix (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Was meinst du wozu es einen Kontakt mit der Bezeichnung "Video-In" gibt?

Autor: Tron (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
d.h. Masse an Pin 18 und das Signal an Pin 20 ???

Autor: Otto (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

Autor: Christian Berger (casandro) Flattr this
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das ist leider nicht einfach.

Du hast da ein Videosignal. Das musst Du in Echtzeit einlesen können.
Bei niedrigen Auflösungen könnte das allerdings ein Atmel schaffen. Wenn
Du gut beim Programmieren bist.

Autor: Otto (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Christian,

er möchte sie doch nur an einen Fernseher anschliessen - nix Atmel, nix
Echtzeit

Otto

Autor: Christian Berger (casandro) Flattr this
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ohh, das ist dann natürlich anders.

Autor: Wegstabenverbuchsler (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
angeblich soll ja der OV5016 "infrarotempfindlich" sein. HAt da schon
mal jemand was mit gemacht und kann da was zum Spektralbereich
(Empfindlichkeit) sagen?

Autor: Wegstabenverbuchsler (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Tron

ich hab mir auch mal so ein Teil besorgt. Hast du irgendwo die kleinen
Stecker bekommen, oder hast du das deine Leitungen direkt angelötet?

Autor: Wegstabenverbuchsler (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
vielleicht kennt ja jemand anders diesen Stecker und/oder hat eine
Bezugsquelle dafür?

Der Stecker selbst hat 5 Kontakte, von dem 3 belegt sind

Autor: Magnus Müller (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Den genauen Typ kenne ich auch nicht. Sieht aber aus als wenn es sich um
1,25mm Raster handelt. Zur Not besorgst du einfach einen anderen (dir
bekannten) Steckverbinder im selben Raster und ersetzt den originalen.

Gruß,
Magnetus

Autor: Wegstabenverbuchsler (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
wenn ich scharf drüber nachdenke, dann sind bei manchen Mäusen (de die
Anschlüsse nicht direkt angelötet haben) ähnliche Stecker dran. Ich
werde gleich mal ein par alte Mäuse schlachten und reinsehen.

Die STecker für Soundkarte sehen zwar auch so ähnlich aus, haben aber
nur 4 Kontakte (wäre egal) und ein anderes Rastermaß

Autor: Wegstabenverbuchsler (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
hab grad mal nachgemessen: Das Rastermaß entspricht dem eines "normalen"
Flachband-Snschluß-KAbels, z.B. für Floppy oder IDE

Ich werd mal ein Kabel schlachten und versuchen die Stifte direkt in die
Litze reinzufrickeln

Autor: Danny Ralle (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

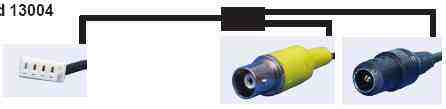

VC Video Components Typ VC20642. Steckerfertiges Anschlußkabel (Länge
1,2m ) mit Kamera-Boardstecker, BNC-Buchse für Videosignal und
Hohlbuchse für Stromversorgung.

Gibst bei ViSiTec und kostet 5 Euro

Also einfach auf www.cctv-videoueberwachungstechnik.de gehen Artikel Nr.
VC20642 anschließend von BNC auf Chinch gehen und dann über Scart in TV

Antwort schreiben
