Hi,

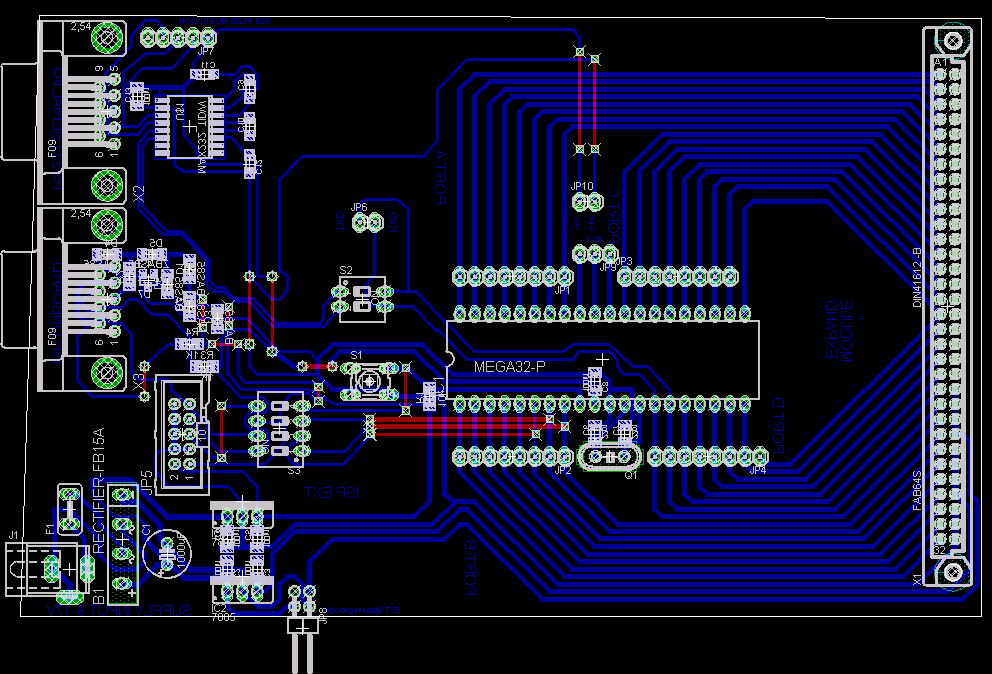

wollte euch mal mein Mega board für den Atmega 32 und 16 zeigen ob das
was taugt.

Die 3 erweiterungsplatinen sind leider nicht ganz fertig. der Stecker in
der Mitte ist einen nach din mit 64 Pin´s.

Autor: Thomas St. (Firma: RF-I) (rasieel)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

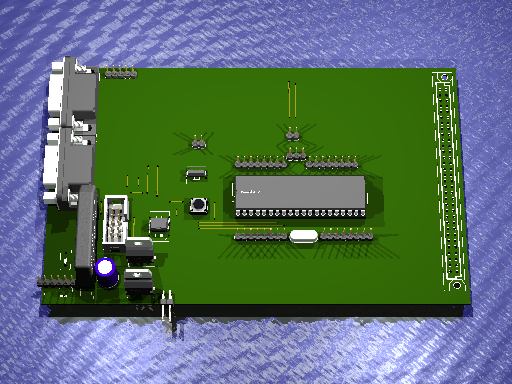

noch die 3D datei

Autor: Pcb (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
also deine Bilder übereinstimmen nicht. Kug mal die linke untere Ecke.
Ich denke, dass du die linke Kante der Platine schon extra so schief
gestaltet hast, aber im 3D Ansicht ist von J1, F1 nichts zu sehen.(Ok
von F1 einbisschen was).

Autor: Thomas St. (Firma: RF-I) (rasieel)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
F1 und J1 hab ich nicht in der 3D gefunden

Autor: Jörg B. (manos)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Der Gleichrichter sieht was überdimensioniert aus...
Deine Linien sehen aus als wären sie was dicht aneinander (besonders die
von S2 nach links weggehen).

Autor: Thomas St. (Firma: RF-I) (rasieel)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
der gleichrichter ist normal kleiner. leider nich in den 3D libs drin


Ich muss rechtgeben habe die linke außenlienie verzogen

Autor: Jörg B. (manos)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Da man die Bauteilbezeichnung teilweise nicht erkennen kann: was macht
der 2. Spannungsregler?

Autor: Thomas St. (Firma: RF-I) (rasieel)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
der zweite regeler ist da das die auf dem board befindlichen bauteile
versorgt werden und der andere ist für die Erweiterung
