KiCAD Bohrlegende anzeigen?

Gast #2770299
Hallo Forengemeinde,

ich bin gerade dabei, ein paar Platinen zu ätzen. Nun frage ich mich,
wie kann man denn bei KiCAD die Bohrlegende zur Anzeige bringen? Ich
habe das halbe Internet durch, auch hier nichts gefunden.

Sicherlich total einfach, aber ich habe wohl etwas vor dem Kopf? :-)

Gruß Stefan
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Langsamer Modus Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Melden Danke
Gast
Hallo hp-freund,

danke, das hat geklappt. Ich sehe zwar jetzt, welche Bohrdurchmesser
verwendet werden, aber nicht wo? Ich hätte mir eine ähnliche Darstellung
wie bei EAGLE gewünscht, geht das?

Gruß Stefan
Antwort Zitieren Bearbeiten Löschen Melden Danke
Persönliche Seite
Hallo Stefan.


> ich bin gerade dabei, ein paar Platinen zu ätzen. Nun frage ich mich,
> wie kann man denn bei KiCAD die Bohrlegende zur Anzeige bringen? Ich
> habe das halbe Internet durch, auch hier nichts gefunden.
>
> Sicherlich total einfach, aber ich habe wohl etwas vor dem Kopf? :-)

Ist genau da, wo es gebraucht wird: In PCBnew > Datei > Plotten
Es poppt ein Fenster auf. Dort unten rechts wählen "generiere
Bohrdatei".

Es poppt ein weiteres Fenster auf. Dort wählst Du oben in der Mitte das
Format, in dem Dein Bohrplan erstellt werden soll.
Ebenso kannst Du in dem Feld darunter einen Bericht anfordern.
Dann OK drücken.
Die entsprechenden Files werden angelegt.

Die "drucken" Funktion ist leider kaputt. Du must also "plotten"
benutzen.


Mit freundlichem Gruß: Bernd Wiebus alias dl1eic
http://www.dl0dg.de
Antwort Zitieren Bearbeiten Löschen Melden Danke
Gast
Hallo Bernd,

Volltreffer, funktioniert. Finde ich zwar etwas umständlich, aber es
geht. Ich erhalte eine *.ps Datei, die ich in pdf wandele und sehe dann
auch, wo die Bohrdurchmesser sitzen.

@hp-freund

Ich benötige keine Koordinaten, da ich nicht automatisiert bohre. Ich
bohre frei Hand. Da reicht mir die optische Sicht, welcher
Bohrdurchmesser wo sitzt.

Danke!

Stefan.
Antwort Zitieren Bearbeiten Löschen Melden Danke
Gast
Hallo Stefan,

noch besser, ohne die lästige Konvertierung, ist die Erstellung einer
Gerber-Datei, die du dann wieder mit KiCAD betrachten kannst. Das

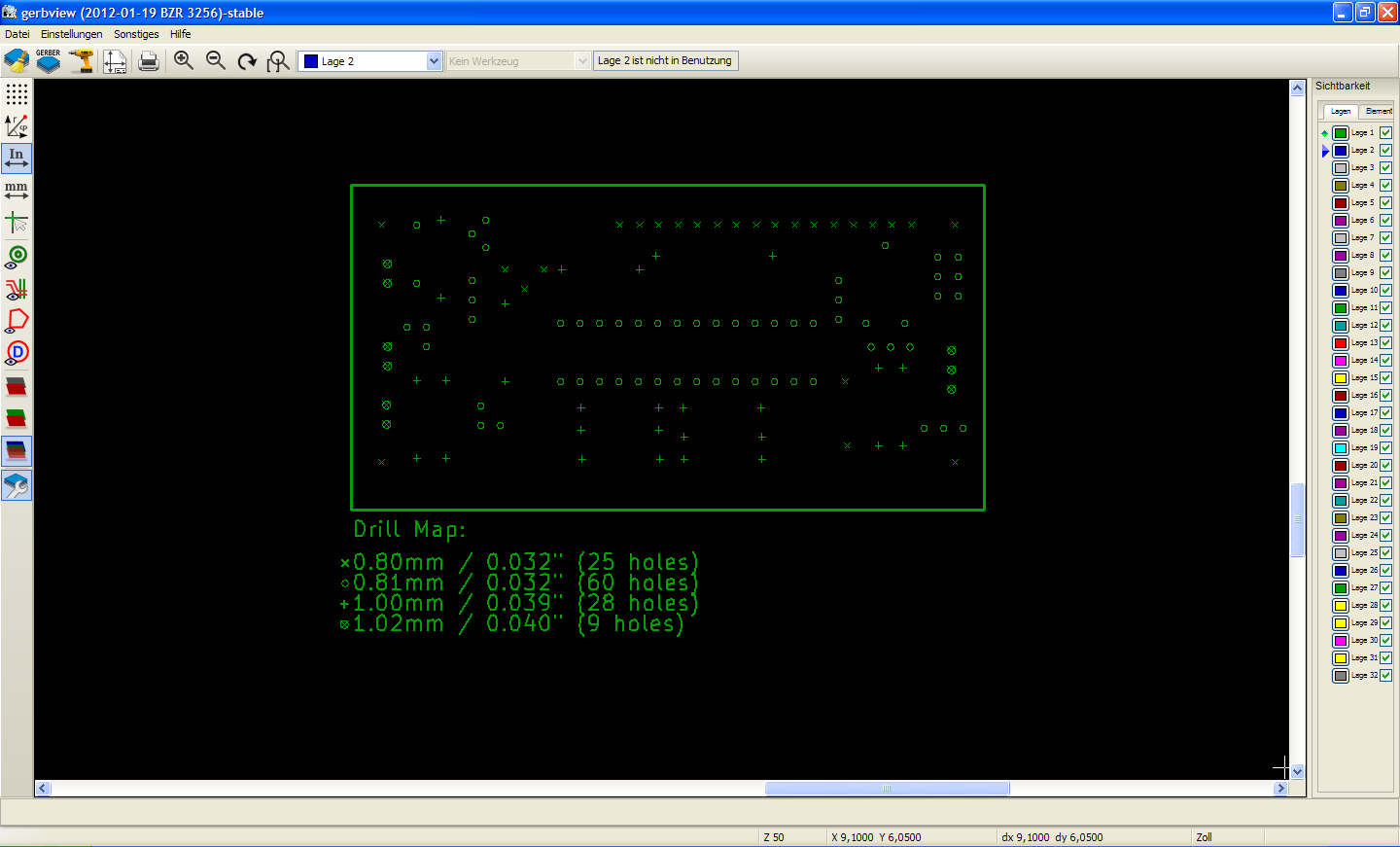

Ergebnis siehst du im Anhang. Vorgehensweise wie durch Bernd
beschrieben, jedoch Gerber auswählen.

Gruß
HF-Papst
