Hi

Im Anhang befindet sich das Platinenlayout für eine Reihe von Adaptern
zur Verbindung der Steckverbinder. Realisiert sind alle ISP/DebugWire-,
HV-Serial- und JTAG-Verbinder für die OnBoard programmierbaren Con-
troller.
Die Leiterplattengrösse ist 160x100mm. Achtung: die Leiterplatte ist
nicht gespiegelt.

Mfg Spess

Autor: spess53 (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hi

Ich hatte den Beitrag eigentlich bei 'µC & Elektronik' eingestellt.
Wehalb er jetzt hier gelandet ist, ist mir schleierhaft.

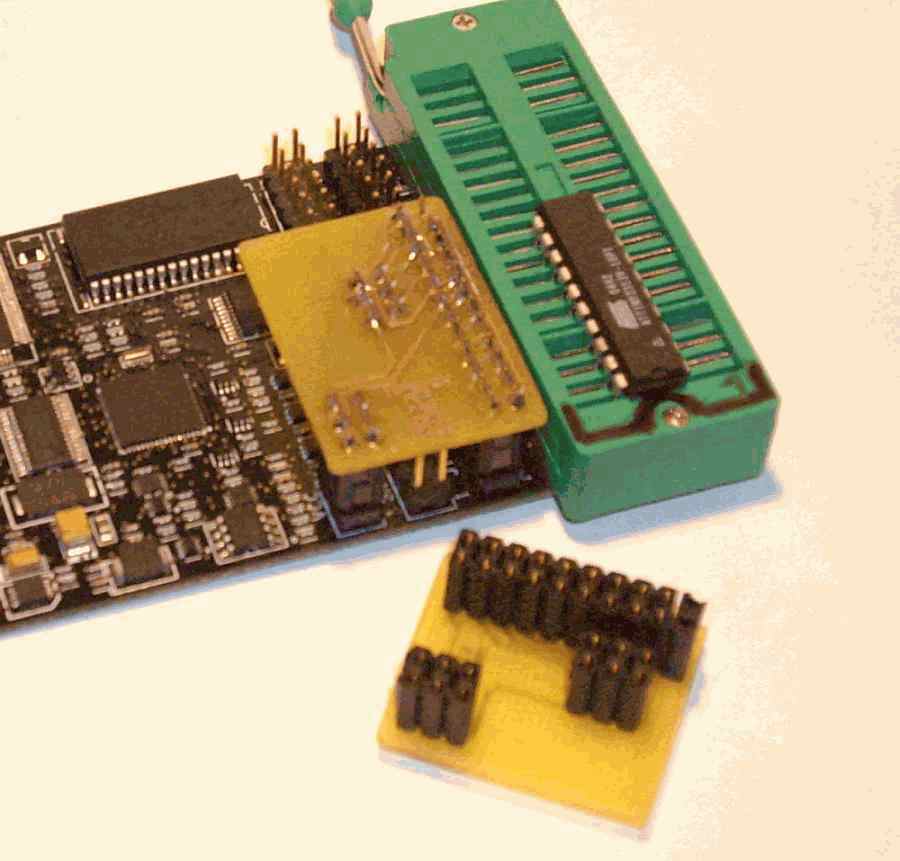

Trotzdem. Für alle die mit der LP nichts anfangen können: Im Anhang
ist ein Bild mit einem einzelnen Adapter.

MfG Spess

Autor: Unwissender Dragoner (dragoner)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Gibt es eine Möglichkeit, diese geniale Platine im Eagle-Format zu
bekommen?

Grund: Ich bin zu doof, das Layout gespiegelt auszudrucken, um es per
Tonertransfer ätzen zu können.

Vielen Dank

Autor: Spess53 (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi

EAGLE nein. Das Teil ist mit Protel gemacht. Da gibt es keine
Konvertierungsmöglichkeit. Ich kann aber ein gespiegeltes PDF machen.
Wenn dir das hilft.

MfG Spess

Autor: Unwissender Dragoner (dragoner)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das wäre mit Sicherheit eine große Hilfe, nicht nur für mich, sondern
auch für die anderen tonertransferierenden Dragoner und die, die es
werden wollen.

Vielen Dank für das Angebot.

MfG

Autor: spess53 (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hi

Im Anhang das gespiegelte Layout. Zur Maßstabskontrolle: Der Rahmen ist
100x160mm.

MfG Spess

Autor: Unwissender Dragoner (dragoner)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Vielen vielen Dank.

MfG, Dragoner, der Unwissende

Autor: spess53 (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi

Kein Problem.

Falls mal ein Administrator hereinschaut: Ich hatte dem Beitrag damals
unter 'µc & Elektronik geschrieben. Weiss nicht wie der hierher gelangt
ist. Velleicht lässt sich das Ganze an einen geeigneteren Ort
verschieben.

MfG Spess

Autor: Paul Baumann (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Auch ich habe meinen Nutzen aus der "umgedrehten Datei" gezogen. Danke
dafür auch von mir.

MfG Paul

Autor: Steffen O. (derelektroniker) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Sorry, wenn ich den Thread jetzt nochmal ausgrabe, aber ich wollte mich
auch nochmal bei Spess53 für diese tolle Idee und das gute Layout
bedanken!
Habe vier Adapter mit der Toner-Transfer-Methode hergestellt, hat
wunderbar geklappt.

Gruß, Steffen

Autor: Fsdf Sdf (bernhard_k31)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Dankesehr!
Hat mir viel Arbeit erspart!

Autor: Doe (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo ich mit google übersetzen dafür bin, ich wollte dir nur danken,
ich wurde zu dieser Adapter von mir zu machen, aber ich fand, als ich
Ihnen für die avrdragon Layout sah, rettete ihr mir eine Menge Zeit.

Ich weiß, das Thema ist alt, aber ich denke, Sie verdienen zumindest
mein DANKE!
------

Hello i'm using google translate for this, i just wanted to thank you, i
was about to make this adapters by myself but I found yours when I was
looking for the avrdragon layout, you saved me a lot of time.

I know this thread is old but i think you deserve at least my sincere
THANK YOU!
