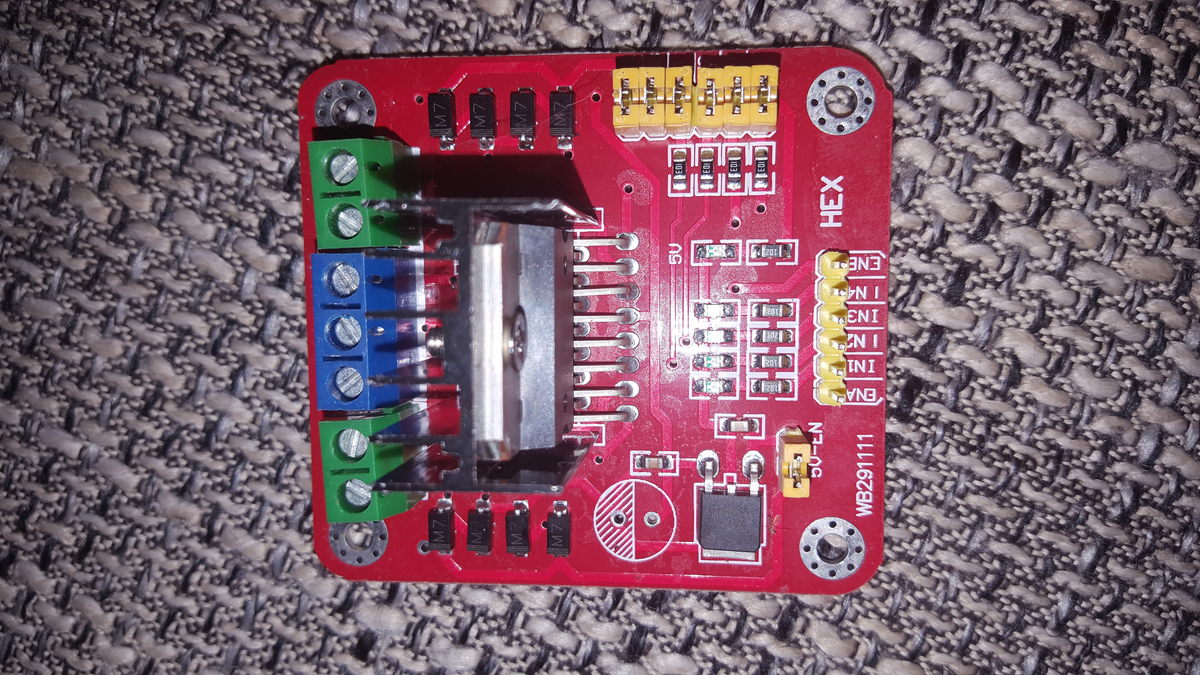

Hallo, hat hier jemand Ahnung wie man einen bipolaren Schrittmotor an einer H-Brücke anschließt bzw. programmiert? Ich finde für diese H-Brücke auch keinen Anschlussplan. Könnte mir eventuell jemand weiterhelfen? Vielen Dank im Voraus!
Gast
#4743636
Hi
>Ich finde für diese H-Brücke auch keinen Anschlussplan.
Dann suche mal nach WB291111.
MfG spess
Gast
#4743640
Google for WB291111 Erste spul ad MOTOR1, zweite spul an MOTOR2 Spul kannst du messen mittels universalmesser Was gibt es weiter fuer undeutlichkeiten ?
Gast
#4743911
Da muss man nix messen - Pollin liefert ein Datenblatt, da steht sogar die polung der Spulen drin. http://www.pollin.de/shop/dt/NjQ1OTg2OTk-/Bauelemente_Bauteile/Motoren/Schrittmotoren/Schrittmotor_PSM42BYGHW603_1_8_.html Und zum WB291111 wurde ja schon alles gesagt. Allein die Bild-Suchergebnisse enthalten schon auf den ersten Blick Anschlußpläne welcher Draht wo ran muss. Damit sollte es problemlos möglich sein das zusammen zu tüddeln - was wahrscheinlich auch schon fertig ist weil länger als ne viertelstunde braucht das nicht incl. Forenfrage - Zaunpfahlwink spess53 schrieb: > Dann suche mal nach WB291111. und Google-Selbsthilfe. Das Interessantere ist eher das Bitmuster was man ihm dann an den Input packen muss, denn das ist 'nur' ein L298N mit Standardbeschaltung. Dafür gibts aber auch jede Menge Beispielcode wenn man kurz sucht...
Am Besten wirfst du das Ding gleich weg oder schickst es zurück. Ein antiker L298 ohne zumindest einen L297 für die Stromregelung davor ist nach heutigen Maßstäben soweit von einer brauchbaren Schrittmotor-Steuerung entfernt wie der 80286 von einem modernen PC... Mit freundlichen Grüßen Thorsten Ostermann
Gast
#4744113
Hm ok. Ich möchte eigentlich nur den Schrittmotor mit der Platine verbinden und dann ansteuern...
Gast
#4744291

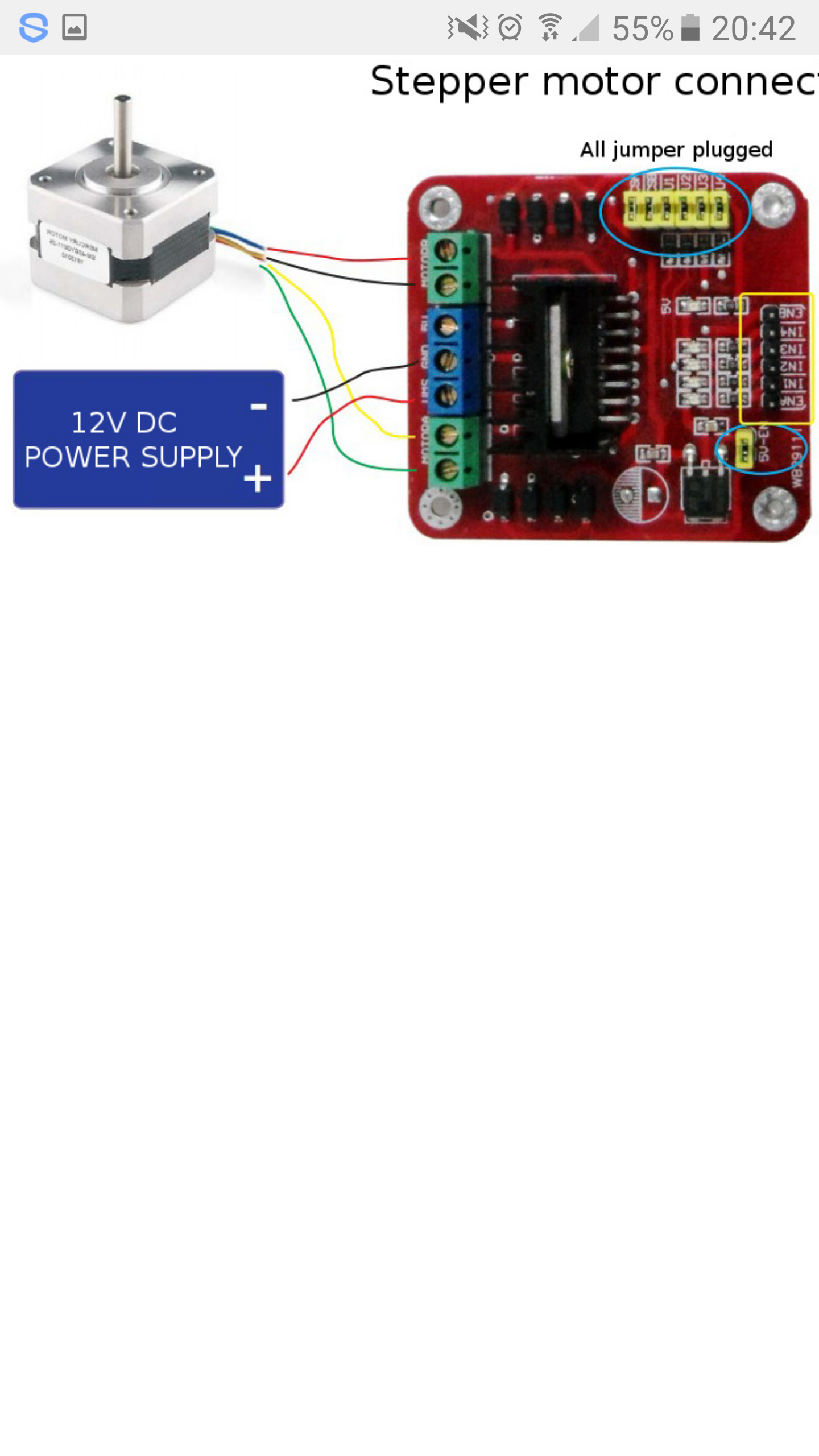

Ok, habe ein Anschlussbild gefunden. Ich hoffe, dass mir das weiterhilft. Ich werde die zwei Spulen an Out1 und Out2 anschließen. Jetzt müsste ich nur noch die Eingänge beschalten. Das ganze würde ich gerne mit einem Raspberry Pi 2 machen. Kann mir hier jemand weiterhelfen?
Gast
#4744296
Z.b. hier
Gast
#4744304
Und hier...
Gast
#4744306
Hane10 schrieb: > Das ganze würde ich gerne mit einem Raspberry Pi 2 machen. > Kann mir hier jemand weiterhelfen? Guck dir an, welches Strommuster ein Schrittmotor auf seinen beiden Spulen im Vollschrittbetrieb braucht, nimm dir das Datenblatt vom L298 und lese. Du könntest auch Google fragen. Oder wischt dir deine Mama immer noch den A.sch ab?
Gast
#4744327
Nein eigentlich ist es deine Mama
Gast
#4744362
Hi Wer auch immer. Zumindest hast du mit deinen Kinderbildchen schon das Papier dazu geliefert. Die Sprache der Elektronik sind Schaltpläne und nicht solche Bildchen. MfG Spess
Gast
#4744383
ich würde dir das Teil empfehlen: http://www.exp-tech.de/pololu-drv8825-stepper-motor-driver-carrier-high-current-header-pins-soldered das kannst du mit PWM ansteuern und dürfte so wie dein Foto aussieht für den Motor reichen. Ich habe die für Nema17 Schrittmotoren im Einsatz und mit eine Kühlkörper reichen die locker für einen Phasenstrom von 1.7A. Wichtig: Schrittmotoren nie! an oder abklemmen(stecken) wenn sie unter Spannung sind! Warum hier die Fotos nicht reichen sollen sondern Schaltpläne gefordert werden ist mir allerdings ein Rätsel? Meine Sprache ist Deutsch und ich akzeptiere alles was zum Verständnis beiträgt.
Gast
#4744388

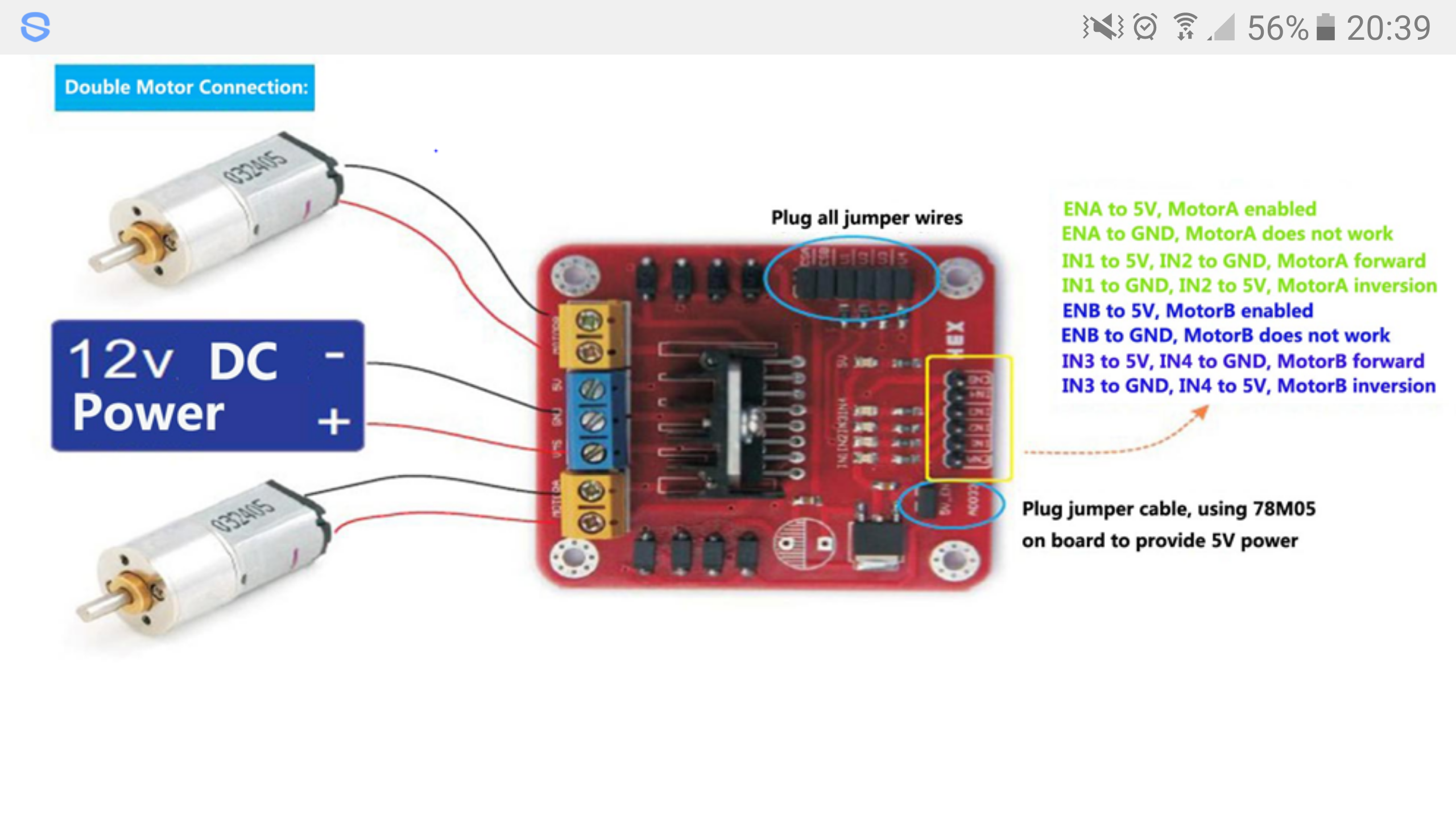

fürn Hugo schrieb: > Meine Sprache ist Deutsch und ich > akzeptiere alles was zum Verständnis beiträgt. Da scheint der TO aber seine Probleme mit zu haben. Sonst hätte er nicht so ein Photozeugs als PNG hochgeladen, sondern den Hinweis bzgl. der Bildformate befolgt. Hane10 schrieb: > Screenshot_20161005-203947.png
Gast
#4744392
Jomei was willst da machen. Ich frag mich ehrlich warum ein Standardformat für Fotos nicht akzeptiert wird.
Gast
#4744397
Achso das png wird nicht akzeptiert, das jpg schon oder? Aber das steht: Bitte das JPG-Format nur für Fotos und Scans verwenden! Zeichnungen und Screenshots im PNG- oder GIF-Format hochladen. ? Hmm?
Gast
#4744400
Hi >Ich habe die für Nema17 Schrittmotoren im Einsatz und >mit eine Kühlkörper reichen die locker für einen Phasenstrom von 1.7A. Der popelige Motor braucht doch nur 0,4A/Phase. Da reicht ein L6219, bei Reichelt 1,99€, im DIP-Gehäuse. MfG Spess
Gast
#4744616
spess53 schrieb: > Der popelige Motor braucht doch nur 0,4A/Phase. Da reicht ein L6219, bei > Reichelt 1,99€, im DIP-Gehäuse. Spielverderber! Der kommt zum einen nicht aus China und wird zum anderen nicht portofrei verschickt;-)
m.n. schrieb: > Der kommt zum einen nicht aus China und wird zum anderen nicht portofrei > verschickt OK http://www.ebay.de/sch/sis.html?_nkw=DRV8825+Stepper+Motor+Schrittmotor+Treiber+Driver+3D+Drucker+Arduino+RepRap+CNC&_id=400989207835&&_trksid=p2057872.m2749.l2658 Da wär auch alles drin was dem TO noch fehlt.
Gast
#4744640
Hi >OK >http://www.ebay.de/sch/sis.html?_nkw=DRV8825+Stepp... >Da wär auch alles drin was dem TO noch fehlt. Klasse. Bei Watterott steht zu diesem Modul: This product can get hot enough to burn you long before the chip overheats. Take care when handling this product and other components connected to it. MfG Spess
