Zeichensoftware für Schaltungen

Michael W. Gast #3225306
Lesenswert?
• ▲
▼
Ich suche eine (freie) Zeichensoftware für elektronische Schaltungen,
mit der man didaktische Unterlagen für die Ausbildung erstellen kann, so

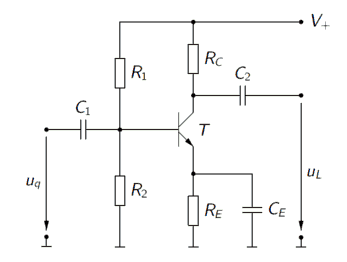

etwa wie im Anhang gezeigt. LTSpice ist dazu zu unruhig, Eagle ist für
technische Doku, Powerpoint ist zu umständlich. Ich suche was ganz
Schlichtes ohne "Schnörksel". Gibt es sowas denn?

Danke und LG, Michi
Angehängte Dateien:
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden
Yalu X. Moderator #3225486
Lesenswert?
• ▲
▼
Auch für LaTeX gibt es einige Pakete zur Erstellung von Schaltplänen,
bspw.

http://www.ctan.org/pkg/circ

http://www.ctan.org/pkg/circuitikz

http://www.ctan.org/pkg/circuit-macros

http://www.ctan.org/pkg/pst-circ

Diese Pakete bieten sich vor allem dann an, wenn man die Unterlagen
sowieso in LaTeX schreibt, oder wenn man Formeln, Tabellen und andere
komplexere Textobjekte in die Schaltpläne integrieren will.

Der Darstellungsstil dieser Tools ähnelt dem von Lehrbüchern (z.B.
Tietze & Schenk) oder Datenblättern. Die Schaltpläne wirken weniger
technisch als in Eagle und weniger poppig als in SPlan. Letztendlich ist
das Aussehen natürlich immer auch etwas Geschmackssache. Beispiele gibt
es in den jeweiligen Package-Manuals.

Nett bei CircuiTikZ: Man kann mit einem einzelnen Parameter die
Darstellung des Schaltplans von amerikanisch auf europäisch umschalten.

Nett bei Circuit_macros: Man kann die Schaltpläne auch im SVG-Format
generieren lassen, was für Web-Veröffentlichungen sehr praktisch ist.

Aber Vorsicht: Das alles ist überhaupt nicht Klickibunti ;-)
